中央精機

ハイグレードZステージ（自動ステージ）

カタログ

通常単価(税別): 101,498円～145,042円

税込単価: 111,648円～159,546円

通常出荷日：60日目～80日目

【特長】・HG-VCR方式を採用した高精度、高剛性の自動ステージです。・精密ねじ仕様、ボールねじ仕様が...

よく一緒に見られています

通常出荷日：18 日目～

よく一緒に見られています

通常出荷日：40 日目～

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

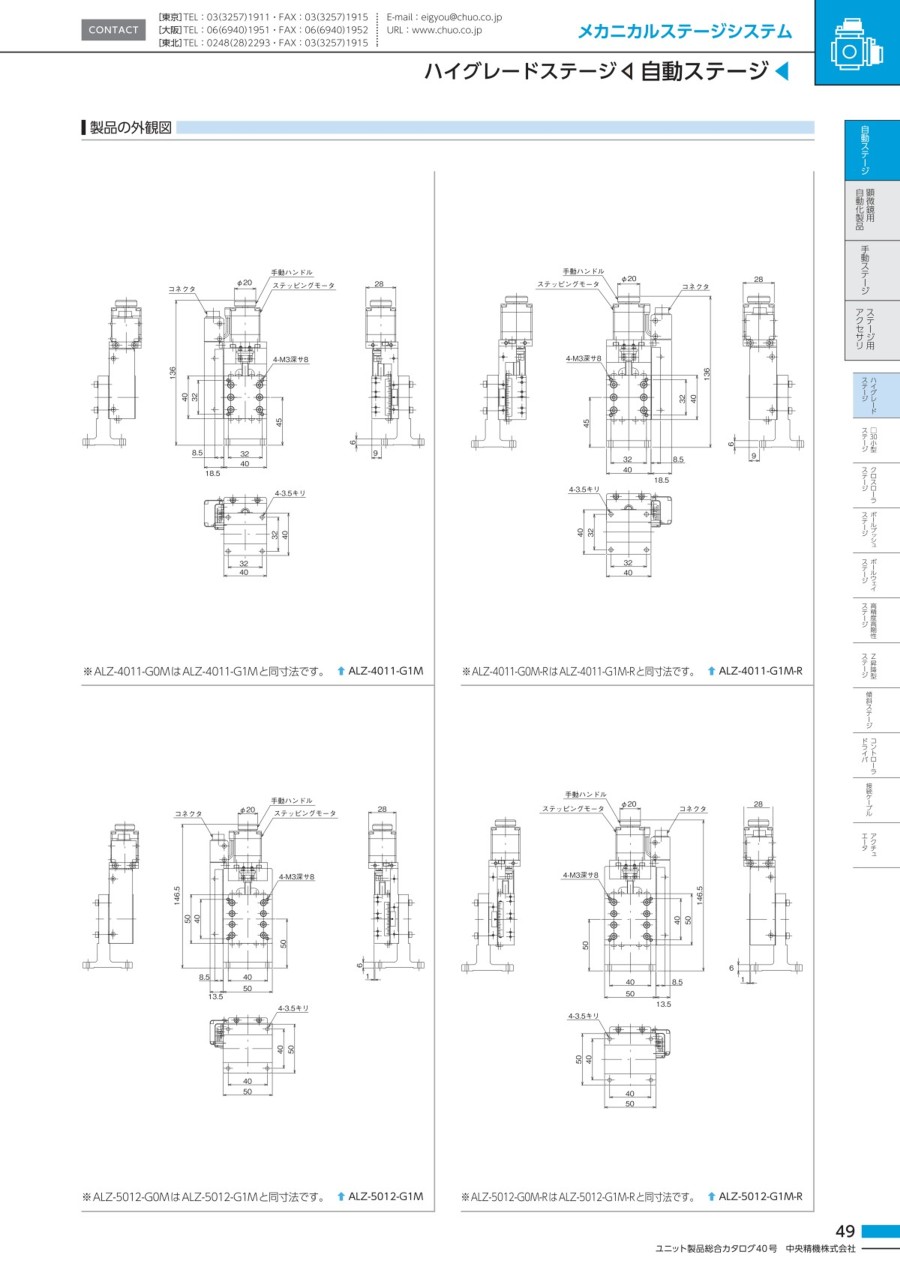

外形図

ALZ-4011-G1M

ALZ-4011-G1M-R

ALZ-5012-G1M

ALZ-5012-G1M-R

※ 上記以外の型番につきましては、カタログを参照してください。

製品仕様

外観図

ALZ-4011-G1M

ALZ-4011-G1M-R

ALZ-5012-G1M

ALZ-5012-G1M-R

仕様

製品番号（標準型）	ALZ-4011-G0M	ALZ-4011-G1M	ALZ-5012-G0M	ALZ-5012-G1M
製品番号（対称型）	ALZ-4011-G0M-R	ALZ-4011-G1M-R	ALZ-5012-G0M-R	ALZ-5012-G1M-R
移動方向	Z軸1方向
移動量	±7.5mm		±10mm
ステージ面	40mm×40mm		50mm×50mm
使用モータ	PK523HPB相当（5線式ペンタゴン結線、0.75A/相）
分解能	0.001mm	0.002mm	0.001mm	0.002mm
送りねじ仕様	精密ねじ	ボールねじ	精密ねじ	ボールねじ
送りねじリード	0.5mm	1mm	0.5mm	1mm
移動ガイド	HG-VCR（V溝とクロスローラ）
移動精度	真直度（水平・垂直）0.002mm
移動精度	ヨーイング20sec、ピッチング30sec	ヨーイング15sec、ピッチング25sec	ヨーイング20sec、ピッチング30sec	ヨーイング15sec、ピッチング25sec
位置決め精度	0.01mm	0.006mm	0.012mm	0.008mm
繰り返し精度	±0.0005mm	±0.0003mm	±0.0005mm	±0.0003mm
ロストモーション	0.005mm	0.001mm	0.005mm	0.001mm
モーメント剛性	ヨー剛性 0.25sec/N・cm、ピッチ剛性 0.3sec/N・cm、ロール剛性 0.3sec/N・cm		ヨー剛性 0.15sec/N・cm、ピッチ剛性 0.2sec/N・cm、ロール剛性 0.2sec/N・cm
耐荷重	19.6N（2kgf）
質量	0.42kg		0.54kg
最高速度（5,000pps時）	5mm/s	10mm/s	5mm/s	10mm/s
主要材質/表面処理	アルミ合金/黒アルマイト梨地
原点センサ	ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
リミットセンサ	ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

ステージ面(長さ)

(mm)

ステージ面(幅)

(mm)

ストローク(Z距離)

(mm)

モーメント剛性ピッチ剛性

("/N・cm)

モーメント剛性ヨー剛性

("/N・cm)

モーメント剛性ロール剛性

("/N・cm)

スケール

送りねじリード

(mm)

型

送りネジ仕様

最小発注数量

40	40	±7.5	0.3	0.25	0.3	なし	0.5	標準型	精密ねじ仕様	1個
40	40	±7.5	0.3	0.25	0.3	なし	0.5	対称型	精密ねじ仕様	1個
40	40	±7.5	0.3	0.25	0.3	なし	1	標準型	ボールねじ仕様	1個
40	40	±7.5	0.3	0.25	0.3	なし	1	対称型	ボールねじ仕様	1個
50	50	±10	0.2	0.15	0.2	なし	0.5	標準型	精密ねじ仕様	1個
50	50	±10	0.2	0.15	0.2	なし	0.5	対称型	精密ねじ仕様	1個
50	50	±10	0.2	0.15	0.2	なし	1	標準型	ボールねじ仕様	1個
50	50	±10	0.2	0.15	0.2	なし	1	対称型	ボールねじ仕様	1個
60	60	±12.5	0.1	0.1	0.1	なし	0.5	標準型	精密ねじ仕様	1個
60	60	±12.5	0.1	0.1	0.1	なし	0.5	対称型	精密ねじ仕様	1個
60	60	±12.5	0.1	0.1	0.1	なし	1	標準型	ボールねじ仕様	1個
60	60	±12.5	0.1	0.1	0.1	なし	1	対称型	ボールねじ仕様	1個
70	70	±15	0.08	0.06	0.08	なし	0.5	標準型	精密ねじ仕様	1個
70	70	±15	0.08	0.06	0.08	なし	0.5	対称型	精密ねじ仕様	1個
70	70	±15	0.08	0.06	0.08	なし	1	標準型	ボールねじ仕様	1個
70	70	±15	0.08	0.06	0.08	なし	1	対称型	ボールねじ仕様	1個

通常単価(税別) (税込単価)	通常出荷日

101,498円 ( 111,648円 )	60日目
101,498円 ( 111,648円 )	60日目
125,146円 ( 137,661円 )	60日目
125,252円 ( 137,777円 )	60日目
110,576円 ( 121,634円 )	80日目
110,576円 ( 121,634円 )	80日目
128,486円 ( 141,335円 )	80日目
128,486円 ( 141,335円 )	80日目
114,304円 ( 125,734円 )	80日目
111,522円 ( 122,674円 )	80日目
129,065円 ( 141,972円 )	80日目
129,065円 ( 141,972円 )	80日目
130,969円 ( 144,066円 )	80日目
130,969円 ( 144,066円 )	80日目
144,966円 ( 159,463円 )	80日目
145,042円 ( 159,546円 )	80日目

詳細情報

基本情報

基本情報

【特長】
・HG-VCR方式を採用した高精度、高剛性の自動ステージです。
・精密ねじ仕様、ボールねじ仕様があります。
・カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

カタログ

カタログ (見開き版)

商品担当おすすめ

中央精機
ハイグレードXステージ（自動ステージ）
ハイグレードZステージ（自動ステージ）は、ハイグレードXステージ（自動ステージ）をZブラケット付にした製品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハイグレードZステージ（自動ステージ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qモータ交換はできますか。

変更の可否もありますのでお問い合わせください。
