中央精機

XYステージ 高精度高剛性型（自動ステージ）

XYステージ 高精度高剛性型（自動ステージ）
通常単価(税別)
941,274円～1,343,710円
税込単価
1,035,401円～1,478,081円
通常出荷日：40日目～80日目

【特長】・機械精度を追求した超高精度の自動XYステージです。・各種センサ、ワークの自動位置決め用途に使...

詳細を確認

よく一緒に見られています

XYステージ 小型（自動ステージ）

中央精機

XYステージ 小型（自動ステージ）
通常価格(税別)： 178,762円 (税込価格：196,638円)

通常出荷日：60 日目

よく一緒に見られています

XYステージ 中精度型（自動ステージ）

中央精機

XYステージ 中精度型（自動ステージ）
通常価格(税別)： 321,331円 (税込価格：353,464円)

通常出荷日：18 日目 ～

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

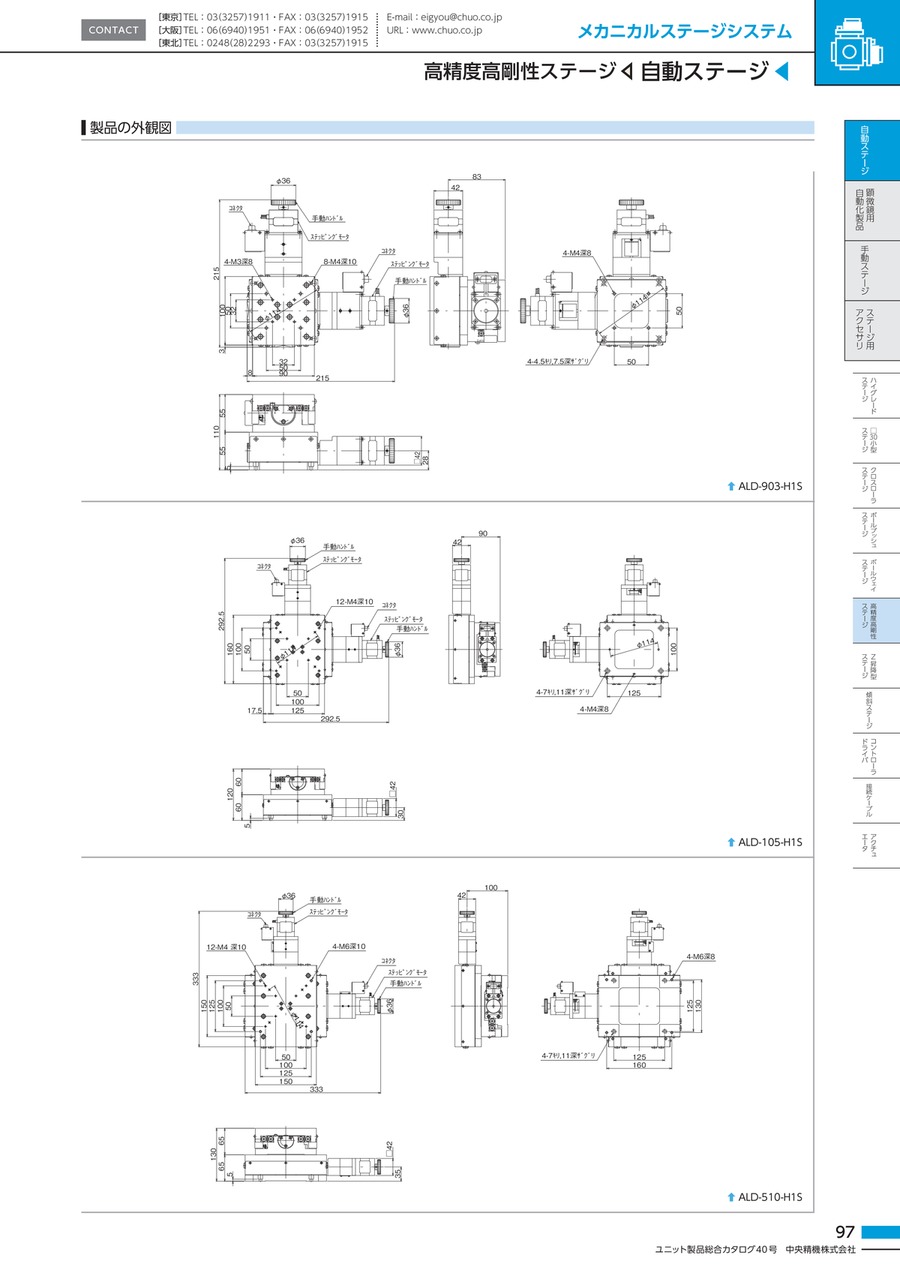

外形図

ALD-105-H1S

ALD-105-H1S 寸法図

ALD-510-H1S

ALD-510-H1S 寸法図

ALD-903-H1S

ALD-903-H1S 寸法図

製品仕様

外観図

ALD-105-H1S

ALD-105-H1S 商品イメージ

ALD-510-H1S

ALD-510-H1S 商品イメージ

ALD-903-H1S

ALD-903-H1S 商品イメージ

センサ動作論理とタイミングチャート

センサ動作論理とタイミングチャート イメージ

仕様

ALD-105-H1S

  • 移動方向：XY軸2方向
  • 移動量：±25mm
  • ステージ面：125mm×160mm
  • 使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.002mm
  • 送りねじ仕様：ボールねじ
  • 送りねじリード：1mm
  • 移動ガイド：V溝とクロスローラ
  • 移動精度HV：真直度（水平・垂直）0.0008mm
  • 位置決め精度：0.003mm
  • 繰り返し精度：±0.0005mm
  • ロストモーション：0.0005mm
  • モーメント剛性：ヨー剛性 0.1sec/N・cm、ピッチ剛性 0.08sec/N・cm、ロール剛性 0.08sec/N・cm
  • 耐荷重：314N（32kgf）
  • 質量：16.4kg
  • 最高速度：16mm/s（8,000pps時）
  • 主要材質/表面処理：鋼材/カニゼンメッキ（テーブル）、塗装（ベース）
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALD-510-H1S

  • 移動方向：XY軸2方向
  • 移動量：±50mm
  • ステージ面：150mm×200mm
  • 使用モータ：PK545NBW相当（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.002mm
  • 送りねじ仕様：ボールねじ
  • 送りねじリード：1mm
  • 移動ガイド：V溝とクロスローラ
  • 移動精度HV：真直度（水平・垂直）0.001mm
  • 位置決め精度：0.005mm
  • 繰り返し精度：±0.0005mm
  • ロストモーション：0.0005mm
  • モーメント剛性：ヨー剛性 0.02sec/N・cm、ピッチ剛性 0.02sec/N・cm、ロール剛性 0.02sec/N・cm
  • 耐荷重：363N（37kgf）
  • 質量：25.6kg
  • 最高速度：16mm/s（8,000pps時）
  • 主要材質/表面処理：鋼材/カニゼンメッキ（テーブル）、塗装（ベース）
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

ALD-903-H1S

  • 移動方向：XY軸2方向
  • 移動量：±15mm
  • ステージ面：90mm×100mm
  • 使用モータ：PK543NBW相当（5線式ペンタゴン結線、0.75A/相）
  • 分解能：0.002mm
  • 送りねじ仕様：ボールねじ
  • 送りねじリード：1mm
  • 移動ガイド：V溝とクロスローラ
  • 移動精度HV：真直度（水平・垂直）0.0007mm
  • 位置決め精度：0.002mm
  • 繰り返し精度：±0.0005mm
  • ロストモーション：0.0005mm
  • モーメント剛性：ヨー剛性 0.2sec/N・cm、ピッチ剛性 0.15sec/N・cm、ロール剛性 0.15sec/N・cm
  • 耐荷重：157N（16kgf）
  • 質量：7kg
  • 最高速度：16mm/s（8,000pps時）
  • 主要材質/表面処理：鋼材/カニゼンメッキ（テーブル）、塗装（ベース）
  • 原点センサ：ノーマルオープン接点（メイク接点、A接点）動作、フォトセンサ
  • 原点前センサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ
  • リミットセンサ：ノーマルクローズ接点（ブレーク接点、B接点）動作、フォトセンサ

型番リスト

表示件数
  • 1
    • 型番
    ALD-105-H1S
    注文停止中
    ALD-510-H1S
    ALD-903-H1S

    使用モータ

    ステージ面(長さ)

    (mm)

    ステージ面(幅)

    (mm)

    ステージ面厚さ H

    (mm)

    ストローク(X距離)

    (mm)

    ストローク(Y距離)

    (mm)

    耐荷重

    (N)

    モーメント剛性 ピッチ剛性

    ("/N・cm)

    モーメント剛性 ヨー剛性

    ("/N・cm)

    モーメント剛性 ロール剛性

    ("/N・cm)

    スケール

    		最小発注数量
    [5相ステッピングモータ標準] PK545NBW相当
    125
    160
    120
    ±25
    ±25
    314
    0.08
    0.1
    0.08
    なし
    1個
    [5相ステッピングモータ標準] PK545NBW相当
    150
    200
    130
    ±50
    ±50
    363
    0.02
    0.02
    0.02
    なし
    1個
    [5相ステッピングモータ標準] PK543NBW相当
    90
    100
    110
    ±15
    ±15
    157
    0.15
    0.2
    0.15
    なし
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,133,114円
    ( 1,246,425円 )
    40日目
    1,343,710円
    ( 1,478,081円 )
    80日目
    941,274円
    ( 1,035,401円 )
    40日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・機械精度を追求した超高精度の自動XYステージです。
    ・各種センサ、ワークの自動位置決め用途に使用できます。
    ・原点前センサおよびリミットセンサは位置の調整が可能です。
    ・スケール付はホームページを参照ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    XYステージ 高精度高剛性型（自動ステージ）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qモータ交換はできますか。
    A
    変更の可否もありますのでお問い合わせください。
