ロータリーエンコーダ TRD-Sシリーズ
- 一部SALE 2026/03/31まで
- 当日出荷可能
- 通常単価(税別)
- 12,564円～15,107円特別価格
- 税込単価
- 13,820円～16,618円特別価格
Φ38インクリメンタル形。【特長】・外径Φ38mm／奥行き30mmの薄型設計・...
詳細情報を確認する- 商品タイプ
- シャフト形
- 寸法(径×奥行) (mm)
- φ38x30
- シャフト径 (φ)
- 6
- 許容最高回転数 (rpm)
- 6000
- 出力信号形式
- 二相出力＋原点
- 保護構造
- IP40
- 接続方式
- ケーブル横出形
- ケーブル長 (m)
- 1
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
商品情報
外形図
TRD-S□A／TRD-S□B／TRD-S□V
製品仕様
製品仕様
| 型番 | TRD-S□A | TRD-S□B | TRD-S□V | ||
|---|---|---|---|---|---|
| 電源 | 電源電圧 | DC4.5～13.2V | DC10.8～26.4V | DC4.75～5.25V | |
| 許容リップル | 3%rms以下 | - | |||
| 消費電流（無負荷時） | 50mA以下 | ||||
| 出カ 波形 | 信号波形 | 二相出力+原点 | |||
| 最高応答周波数 | 200kHz | ||||
| デューティ比 | 50±25% | ||||
| 位相差幅 | 25±12.5% | ||||
| 原点信号幅 | 100±50% | ||||
| 出力 | 立上がり／立下り時間 | 1μs以下（ケーブル1m以下、最大負荷時） | |||
| 出力形態 | NPNオープンコレクタ出力 | ラインドライバ出力※ | |||
| 出力部論理 | 負論理（アクティブロー） | 正論理（アクティブハイ） | |||
| 出力電圧 | "H" | - | 2.5V以上 | ||
| "L" | 0.4V以下 | 0.5V以下 | |||
| 出力電流 | 最大30mA（シンク電流） | 最大20mA | |||
| 負荷電源電圧 | DC30V以下 | - | |||
※26C31相当品、レシーバは26C32相当品
製品仕様
| 起動トルク | 0.001N・m以下（+20℃） |
|---|---|
| 軸慣性モーメント | 0.3×10-6kg・m2 |
| 軸許容荷重 | ラジアル：20N |
| スラスト：10N | |
| 許容最高回転数（注1） | 6,000min-1 |
| ケーブル | 外径φ5mm 標準1m 5芯シールド耐油塩ビケーブル 芯線公称断面積0.14mm2（ラインドライバ出力は8芯0.14mm2） |
| 質量 | 約100g（ケーブル1m付） |
注1：機械的に耐える最高回転数
環境条件
| 使用周囲温度 | -10～+70℃ |
|---|---|
| 保存周囲温度 | -25～+85℃ |
| 使用周囲湿度 | 35～85%RH（結露なきこと） |
| 耐電圧 | コンデンサアースのため、除外 60パルス以下：AC500V（50Hz/60Hz）1分間※ |
| 絶緑抵抗 | 50MΩ以上※ |
| 耐振動（耐久） | 変位片振幅0.75mm 10～55Hz 3軸方向各1h |
| 耐衝撃（耐久） | 490m/s2 11ms 3軸方向各3回 |
| 保護構造 | 簡易防塵形：IP40 |
※電源、信号線とケース間シールドは除く
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,564円6,910円 ( 7,601円 ) | 在庫品1日目当日出荷可能 |
15,107円 ( 16,618円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
Φ38インクリメンタル形。
【特長】
・外径Φ38mm／奥行き30mmの薄型設計
・小径ながら2,500P/Rまでラインアップ
・保護構造IP40
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

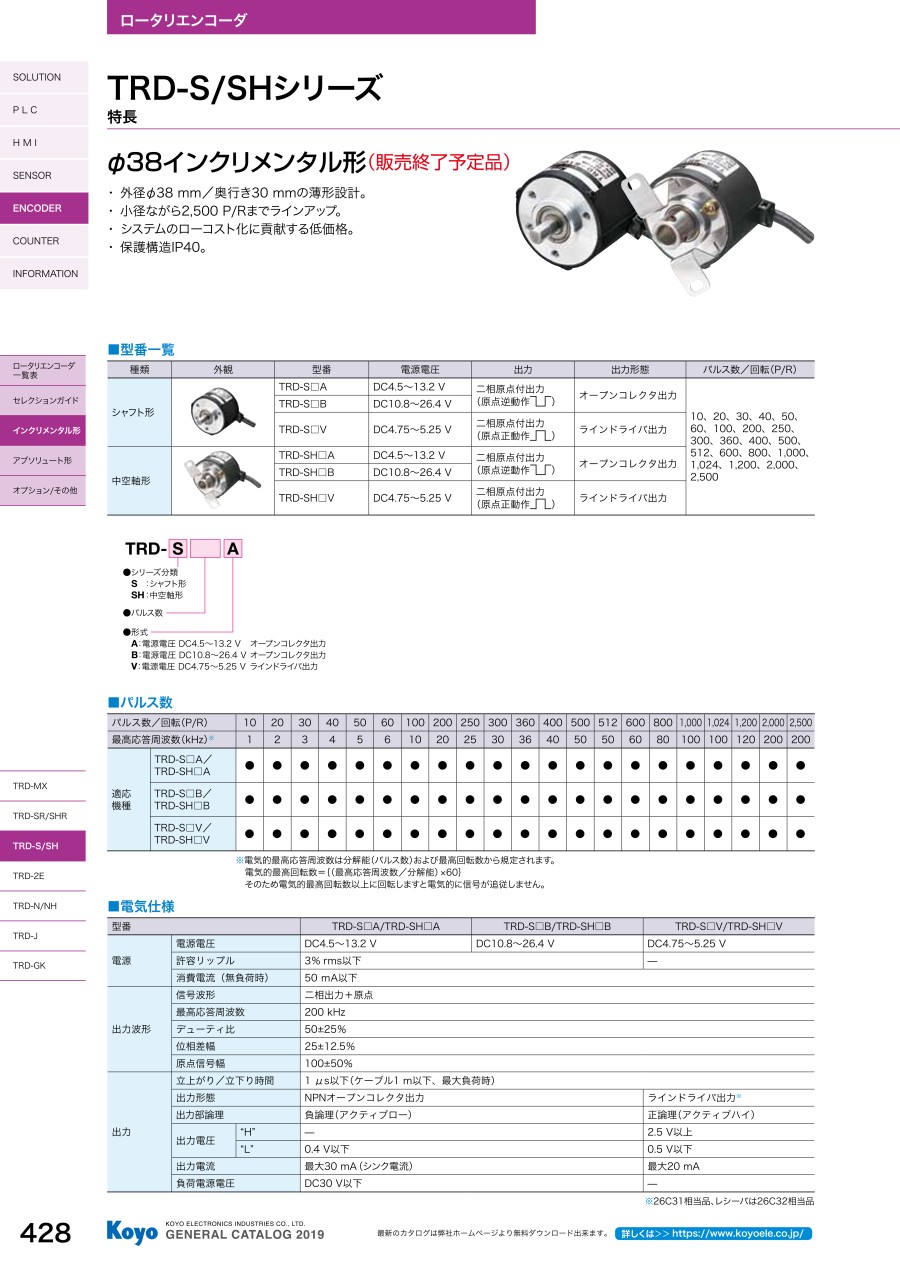

カタログ
ロータリーエンコーダ TRD-Sシリーズのレビュー
製品に使用しています
4
4.02021/03/04
大型引き戸装置に取付けて使っています。装置は、電動モーターで引き戸をくどえぅしますが、モーターの回転をとり、引き戸の開き...もっと読む
