ジェイテクトエレクトロニクス

ロータリーエンコーダ TRD-N／NHシリーズ

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 13,654円～40,385円

税込単価: 15,019円～44,424円

Φ50インクリメンタル形。【特長】・外径Φ50mm／奥行き35mmの薄形設計・...

種類
インクリメンタル形
許容最高回転数 (rpm)
5000
接続方式
ケーブル横出形
ケーブル長 (m)
0.5

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が142型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

TRD-Nシリーズ（防塵形：S／RZ／RZV）

TRD-Nシリーズ（耐塵・防噴流形：SW／RZW／RZVW）

TRD-NHシリーズ（防塵形：S／RZ／RZV）

TRD-NHシリーズ（耐塵・防噴流形：SW／RZW／RZVW）

製品仕様

型番			TRD-N□-S□ TRD-NH□-S□	TRD-N□-RZV□ TRD-NH□-RZV□	TRD-N□-RZ□ TRD-NH□-RZ□
電源	電源電圧		DC4.75～30V	DC4.75～5.25V	DC4.75～30V
	許容リップル		3%rms以下	3%rms以下	3%rms以下
	消費電流（無負荷時）		40mA以下	60mA以下	60mA以下
出カ波形	信号形式		一相出力	二相出力+原点	二相出力+原点
	デューティ比		50±25%	50±25%	50±25%
	原点信号幅		-	100±50%	100±50%
出力	立上がり／立下り時間^※		3μs以下	2μs以下	3μs以下
	出力形態		トーテムポール出力	ラインドライバ出力	トーテムポール出力
	出力電流	ソース"H"	最大10mA	-	最大10mA
	出力電流	シンク"L"	最大30mA	-	最大30mA
	出力電圧	"H"	［（電源電圧）-2.5V］以上	2.5V以上	［（電源電圧）-2.5V］以上
	出力電圧	"L"	0.4V以下	0.5V以下	0.4V以下
	負荷電源電圧		DC35V以下	-	DC35V以下

※ケーブル0.5m以下、最大負荷時

製品仕様

起動トルク	防鹿形：0.003N・m以下（+20℃）／耐塵・防噴流形（Wタイプ）：0.02N・m以下（+20℃）／中空軸形：0.05N・m以下（+20℃）
軸慣性モーメント	2×10^-6kg・m²
軸許容荷重	ラジアル：50N
軸許容荷重	スラスト：30N
許容最高回転数（注1）	5,000 min^-1 （ただし耐塵・防噴流形は連続3,000min^-1・瞬時5,000min^-1）
ケーブル	外径φ6mm 標準0.5m 5芯シールド耐油塩ビケーブル芯線公称断面積0.3mm² （ラインドライバ出力は8芯0.14mm²）
質量	約150g（耐塵・防噴流形は約200g）

注1：機械的に耐える最高回転数

環境条件

使用周囲温度	-10～+70℃
保存周囲温度	-25～+85℃
使用周囲湿度	35～85%RH（結露なきこと）
耐電圧	AC500V（50/60Hz）1分間 RZVシリーズコンデンサアースのため、除外（信号線とケース間シールドは除く）
絶緑抵抗	50MΩ以上
耐振動（耐久）	変位片振幅0.75mm、10～55Hz 3軸方向各1h
耐衝撃（耐久）	～500P/R（メタルスリット）981m/s² 11ms 3軸方向各3回 600P/R～（ガラススリット）490m/s² 11ms 3軸方向各3回
保護構造	防塵形：IP50 耐塵・防噴流形：IP65

型番リスト

表示件数

型番

分解能

商品タイプ

寸法(径×奥行)

(mm)

シャフト径

(φ)

出力信号形式

電源電圧

出力形式

保護構造

最小発注数量

10	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP50	1個
10	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP65	1個
10	シャフト形	Φ50.4×36.5	8	一相出力	DC4.75～30V	トーテムポール出力	IP50	1個
10	シャフト形	Φ50×35	8	一相出力	DC4.75～30V	トーテムポール出力	IP65	1個
30	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP50	1個
30	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP65	1個
30	シャフト形	Φ50.4×36.5	8	一相出力	DC4.75～30V	トーテムポール出力	IP50	1個
30	シャフト形	Φ50×35	8	一相出力	DC4.75～30V	トーテムポール出力	IP65	1個
50	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP50	1個
50	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP65	1個
50	シャフト形	Φ50.4×36.5	8	一相出力	DC4.75～30V	トーテムポール出力	IP50	1個
50	シャフト形	Φ50×35	8	一相出力	DC4.75～30V	トーテムポール出力	IP65	1個
60	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP50	1個
60	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP65	1個
60	シャフト形	Φ50.4×36.5	8	一相出力	DC4.75～30V	トーテムポール出力	IP50	1個
60	シャフト形	Φ50×35	8	一相出力	DC4.75～30V	トーテムポール出力	IP65	1個
1000	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～5.25V	ラインドライバ出力	IP50	1個
1000	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～5.25V	ラインドライバ出力	IP65	1個
1000	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP65	1個
1000	シャフト形	Φ50×35	8	一相出力	DC4.75～30V	トーテムポール出力	IP65	1個
100	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP50	1個
100	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP65	1個
100	シャフト形	Φ50×35	8	一相出力	DC4.75～30V	トーテムポール出力	IP65	1個
1024	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP50	1個
1024	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～5.25V	ラインドライバ出力	IP50	1個
1024	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～5.25V	ラインドライバ出力	IP65	1個
1024	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP65	1個
120	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP50	1個
120	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP65	1個
120	シャフト形	Φ50.4×36.5	8	一相出力	DC4.75～30V	トーテムポール出力	IP50	1個
120	シャフト形	Φ50×35	8	一相出力	DC4.75～30V	トーテムポール出力	IP65	1個
2000	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP50	1個
2000	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～5.25V	ラインドライバ出力	IP50	1個
2000	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～5.25V	ラインドライバ出力	IP65	1個
2000	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP65	1個
200	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP65	1個
200	シャフト形	Φ50×35	8	一相出力	DC4.75～30V	トーテムポール出力	IP65	1個
2500	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP50	1個
2500	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～5.25V	ラインドライバ出力	IP50	1個
2500	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～5.25V	ラインドライバ出力	IP65	1個
2500	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP65	1個
300	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP65	1個
300	シャフト形	Φ50×35	8	一相出力	DC4.75～30V	トーテムポール出力	IP65	1個
3600	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP50	1個
3600	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～5.25V	ラインドライバ出力	IP50	1個
3600	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～5.25V	ラインドライバ出力	IP65	1個
3600	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP65	1個
360	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP50	1個
360	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP65	1個
360	シャフト形	Φ50.4×36.5	8	一相出力	DC4.75～30V	トーテムポール出力	IP50	1個
360	シャフト形	Φ50×35	8	一相出力	DC4.75～30V	トーテムポール出力	IP65	1個
5000	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP50	1個
5000	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～5.25V	ラインドライバ出力	IP50	1個
5000	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～5.25V	ラインドライバ出力	IP65	1個
5000	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP65	1個
500	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP65	1個
500	シャフト形	Φ50×35	8	一相出力	DC4.75～30V	トーテムポール出力	IP65	1個
600	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～30V	トーテムポール出力	IP50	1個
600	シャフト形	Φ50.4×36.5	8	二相原点付出力(原点正動作)	DC4.75～5.25V	ラインドライバ出力	IP50	1個
600	シャフト形	Φ50×35	8	二相原点付出力(原点正動作)	DC4.75～5.25V	ラインドライバ出力	IP65	1個

通常単価(税別) (税込単価)	通常出荷日

19,534円 ( 21,487円 )	15日目
20,499円 ( 22,549円 )	15日目
13,654円 ( 15,019円 )	15日目
16,123円 ( 17,735円 )	15日目
19,534円 ( 21,487円 )	15日目
21,287円 ( 23,416円 )	15日目
13,654円 ( 15,019円 )	15日目
16,123円 ( 17,735円 )	15日目
19,534円 ( 21,487円 )	15日目
21,287円 ( 23,416円 )	15日目
13,826円 ( 15,209円 )	15日目
15,533円 ( 17,086円 )	15日目
22,801円 ( 25,081円 )	15日目
21,287円 ( 23,416円 )	15日目
13,826円 ( 15,209円 )	15日目
16,621円 ( 18,283円 )	15日目
27,160円 ( 29,876円 )	15日目
26,772円 ( 29,449円 )	15日目
28,646円 ( 31,511円 )	在庫品1日目当日出荷可能
20,991円 ( 23,090円 )	15日目
22,190円 ( 24,409円 )	7日目
24,846円 ( 27,331円 )	15日目
16,123円 ( 17,735円 )	15日目
25,383円 ( 27,921円 )	15日目
25,384円 ( 27,922円 )	15日目
26,772円 ( 29,449円 )	15日目
26,772円 ( 29,449円 )	15日目
19,534円 ( 21,487円 )	15日目
21,287円 ( 23,416円 )	15日目
13,654円 ( 15,019円 )	15日目
16,123円 ( 17,735円 )	15日目
27,901円 ( 30,691円 )	6日目
28,424円 ( 31,266円 )	15日目
30,810円 ( 33,891円 )	15日目
30,810円 ( 33,891円 )	15日目
21,287円 ( 23,416円 )	15日目
15,533円 ( 17,086円 )	15日目
33,747円 ( 37,122円 )	15日目
31,539円 ( 34,693円 )	15日目
33,925円 ( 37,318円 )	15日目
33,926円 ( 37,319円 )	15日目
26,112円 ( 28,723円 )	15日目
18,772円 ( 20,649円 )	15日目
30,194円 ( 33,213円 )	15日目
30,194円 ( 33,213円 )	15日目
32,448円 ( 35,693円 )	15日目
32,448円 ( 35,693円 )	15日目
21,800円 ( 23,980円 )	15日目
24,404円 ( 26,844円 )	15日目
16,360円 ( 17,996円 )	15日目
18,772円 ( 20,649円 )	15日目
37,975円 ( 41,773円 )	15日目
37,975円 ( 41,773円 )	15日目
40,385円 ( 44,424円 )	15日目
37,743円 ( 41,517円 )	15日目
24,404円 ( 26,844円 )	15日目
18,772円 ( 20,649円 )	15日目
22,208円 ( 24,429円 )	15日目
22,208円 ( 24,429円 )	15日目
24,404円 ( 26,844円 )	15日目

基本情報

基本情報

Φ50インクリメンタル形。
【特長】
・外径Φ50mm／奥行き35mmの薄形設計
・使用環境に応じて選べる保護構造
・耐塵・防噴流形（IP65）はアルミダイカストケース
・幅広い分解能（1～5,000P/R）
・堅牢なΦ8mmステンレスシャフトを採用
・DC4.75～30Vと広い電源電圧範囲
・原点調整に便利なサーボマウント取付が可能

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

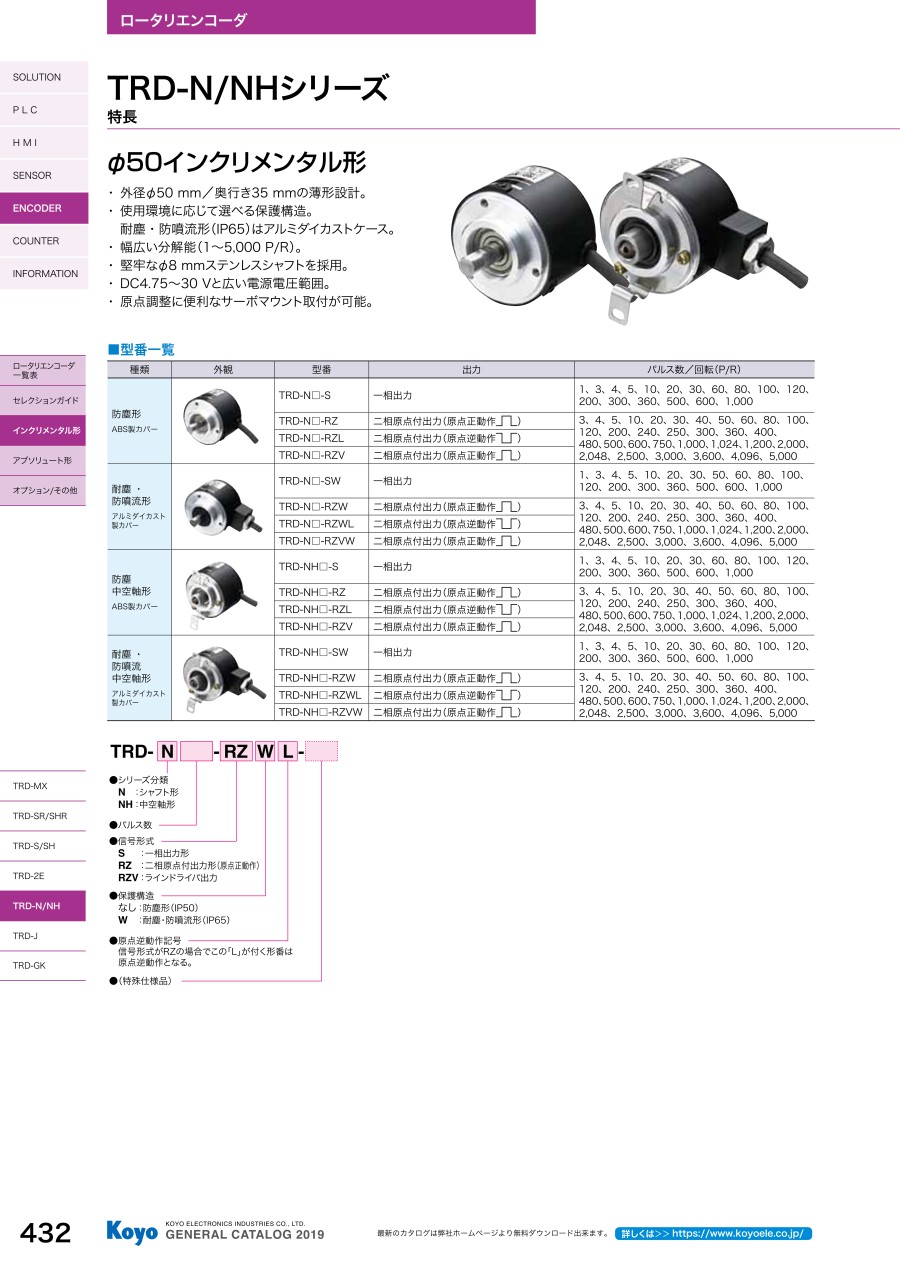

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
