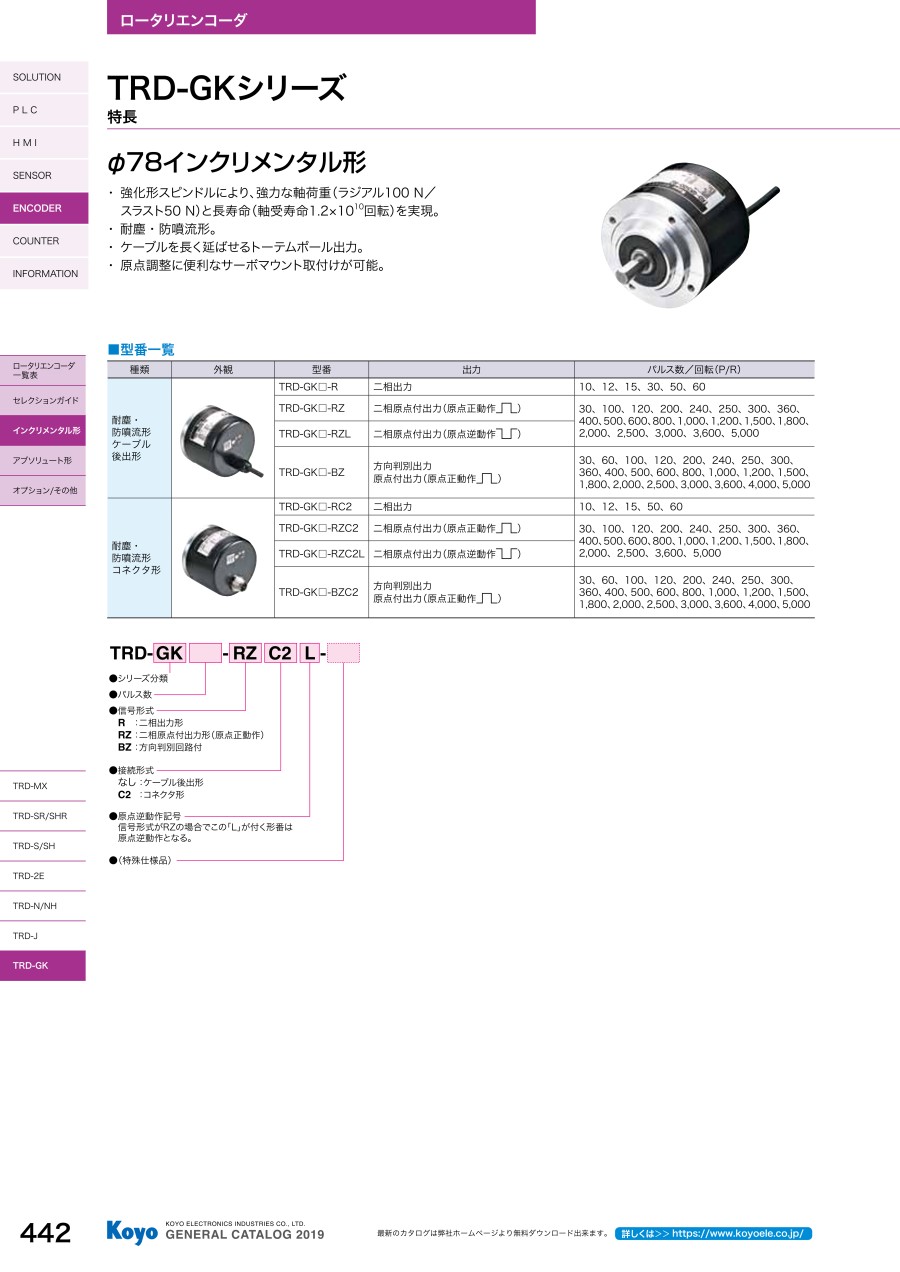

ロータリーエンコーダ TRD-GKシリーズ
- 通常単価(税別)
- 107,953円
- 税込単価
- 118,748円
【特長】・Φ78インクリメンタル形・強化形スピンドルにより、強力な軸荷重（ラジ...
詳細情報を確認する- 寸法(径×奥行) (mm)
- φ78x60
- シャフト径 (φ)
- 10
- 許容最高回転数 (rpm)
- 5000
- 出力信号形式
- 二相原点付出力形（原点正動作）
- 電源電圧
- DC10～30V
- 出力形式
- トーテムポール出力
- 保護構造
- IP65
TRD-GK1000-RZの仕様・寸法情報
種類
インクリメンタル形
分解能
1000
商品タイプ
耐塵・防噴流形ケーブル後出形
寸法(径×奥行)(mm)
φ78x60
シャフト径(φ)
10
許容最高回転数(rpm)
5000
出力信号形式
二相原点付出力形（原点正動作）
電源電圧
DC10～30V
出力形式
トーテムポール出力
保護構造
IP65
接続方式
ケーブル後出形
ケーブル長(m)
2
商品情報
外形図
ケーブル後出形
コネクタ形（C2タイプ）
製品仕様
製品仕様
| 型番 | TRD-GK□-RZ□ | ||
|---|---|---|---|
| 電源 | 電源電圧 | DC10～30V | |
| 許容リップル | 3%rms以下 | ||
| 消費電流（無負荷時） | DC16V未満：50mA以下／DC16V以上：70mA以下 | ||
| 出力 波形 | 信号形式 | RZ：二相出力+原点 | |
| デューティ比 | 50±25% | ||
| 原点信号幅 | 400P/R以下：25～150% ／ 500P/R以上：1°±30' （ただし1,800、3,600、5,000P/R：50～150%） | ||
| 出力 | 立上がり／立下り時間 | 3μs以下（ケーブル2m以下、最大負荷時） | |
| 出力形態 | トーテムポール出力 | ||
| 出力電流 | ソース"H" | 最大30mA | |
| シンク"L" | 最大30mA | ||
| 出力電圧 | "H" | ［（電源電圧）-4V］以上 | |
| "L" | 2V以下 | ||
| 負荷電源電圧 | DC35V以下 | ||
製品仕様
| 起動トルク | 0.1N・m以下（+20℃） |
|---|---|
| 軸慣性モーメント | 1×10-5kg・m2 |
| 軸許容荷重 | ラジアル：100N |
| スラスト：50N | |
| 最高許容回転数（注1） | 5,000min-1 |
| 軸受寿命 | 1.2×1010回転（最大荷重時での計算値） |
| ケーブル | 外径φ6mm 5芯シールド耐油塩ビケーブル 芯線公称断面積0.3mm2 |
| 質量 | ケーブル後出形：約600g以下（ケーブル2m付き） コネクタ形：約500g |
注1：機械的に耐える最高回転数
環境条件
| 使用周囲温度 | -10～+70℃ |
|---|---|
| 保存周囲温度 | -25～+85℃ |
| 使用周囲湿度 | 35～85%RH（結露なきこと） |
| 耐電圧 | AC500V 1分間※ |
| 絶緑抵抗 | 50MΩ以上※ |
| 耐振動（耐久） | 変位片振幅500P以下：0.75mm 600P/R以上：0.35mm ⇒10～55Hz 3軸方向各1h |
| 耐衝撃（耐久） | 500P/R以下：980m/s2 11ms 600P/R以上：294m/s2 11ms ⇒3軸方向各3回 |
| 保護構造 | IP65（耐塵・防噴流形） |
※電源、信号線とケース間シールドは除く
詳細情報
基本情報
【特長】
・Φ78インクリメンタル形
・強化形スピンドルにより、強力な軸荷重（ラジアル100N／スラスト50N）と長寿命（軸受寿命1.2×10の10乗回転）を実現
・防塵・防噴流形
・ケーブルを長く延ばせるトーテムポール出力
・原点調整に便利なサーボマウント取付けが可能
