型番		TRD-NA□NW		TRD-NA□PW
電源	電源電圧	DC10.8～26.4V
	許容リップル	3%rms以下
	消費電流^※4	70mA以下（2,048パルス：100mA以下）		100mA以下
出カコード		グレイ2進^※1
最高応答周波数		20kHz^※2
精度		（360/（分解能×2））°
回転方向		正転（CW）または逆転（CCW）^※3
出力	出力形態	NPNオープンコレクタ出力		PNPオープンコレクタ出力
	出力部論理	負論理（アクティブロー）		正論理（アクティブハイ）
	残り電圧	0.4V以下	1.5V以下	0.5V以下
	流入流出電流	16mA	32mA	30mA
	負荷電源電圧	DC30V以下
立上がり／立下り時間^※5		2.0μs以下（負荷抵抗1kΩ）		3.0μs以下（負荷抵抗1kΩ）

※1：180分解能は38余りグレイコード、360分解能は76余りグレイコード、720分解能は152余りグレイコードとなります。
※2：最高応答回転数＝［（最高応答周波数/分解能）×60］最高応答回転数以上の回転では電気的に信号が追従しません。
※3：CWはシャフト側から見て時計回り。CCWはシャフト側から見て反時計回り。
※4：無負荷時
※5：ケープル2m以下、最大負荷時

製品仕様

起動トルク	0.02N・m以下（+20℃）
軸慣性モーメント	2×10^-6kg・m²
軸許容荷重	ラジアル：50N
軸許容荷重	スラスト：30N
最高許容回転数（注1）	3,000min^-1（連続）／5,000min^-1（瞬時）
ケーブル	外径φ7mm 12芯シールド耐油塩ビケーブル（1,024以下） 13芯シールド耐油塩ビケーブル（2,048）芯線公称断面積0.14mm²
質量	約300g（ケーブル2m付き）

注1：機械的に耐える最高回転数

環境条件

使用周囲温度	-10～+60℃
保存周囲温度	-25～+85℃
使用／保存周囲湿度	25～85%RH（結露なきこと）
耐電圧	コンデンサアースのため、除外^※
絶緑抵抗	10MΩ以上^※
耐振動（耐久）	変位片振幅0.75mm以下、10～55Hz 3軸方向各1h
耐衝撃（耐久）	980m/s² 11ms 3軸方向各3回
保護構造	IP65（耐塵・防噴流形）

※電源、信号線とケース間シールドは除く

型番リスト

表示件数

型番

分解能

出力形式

ケーブル長

(m)

最小発注数量

32	NPNオープンコレクタ出力	2	1個
2048	NPNオープンコレクタ出力	2	1個
256	NPNオープンコレクタ出力	2	1個
360	NPNオープンコレクタ出力	2	1個
360	NPNオープンコレクタ出力	5	1個

通常単価(税別) (税込単価)	通常出荷日

46,943円42,248円 ( 46,473円 )	15日目
52,834円 ( 58,117円 )	23日目
49,238円 ( 54,162円 )	6日目
46,219円41,597円 ( 45,757円 )	15日目
48,902円 ( 53,792円 )	15日目

詳細情報

基本情報

基本情報

Φ50アブソリュート形。
【特長】
・外径Φ50mm／奥行35mmの超小型
・堅牢なアルミダイカスト製カバーで徹底した耐塵・耐噴流強化形
・Φ8mmステンレスシャフトの強力形スピンドルによる強力な軸荷重
・読取誤差のないグレイコード出力
・メタルスリット板の採用による980m/s2の耐衝撃性（2048パルスはガラススリット板）

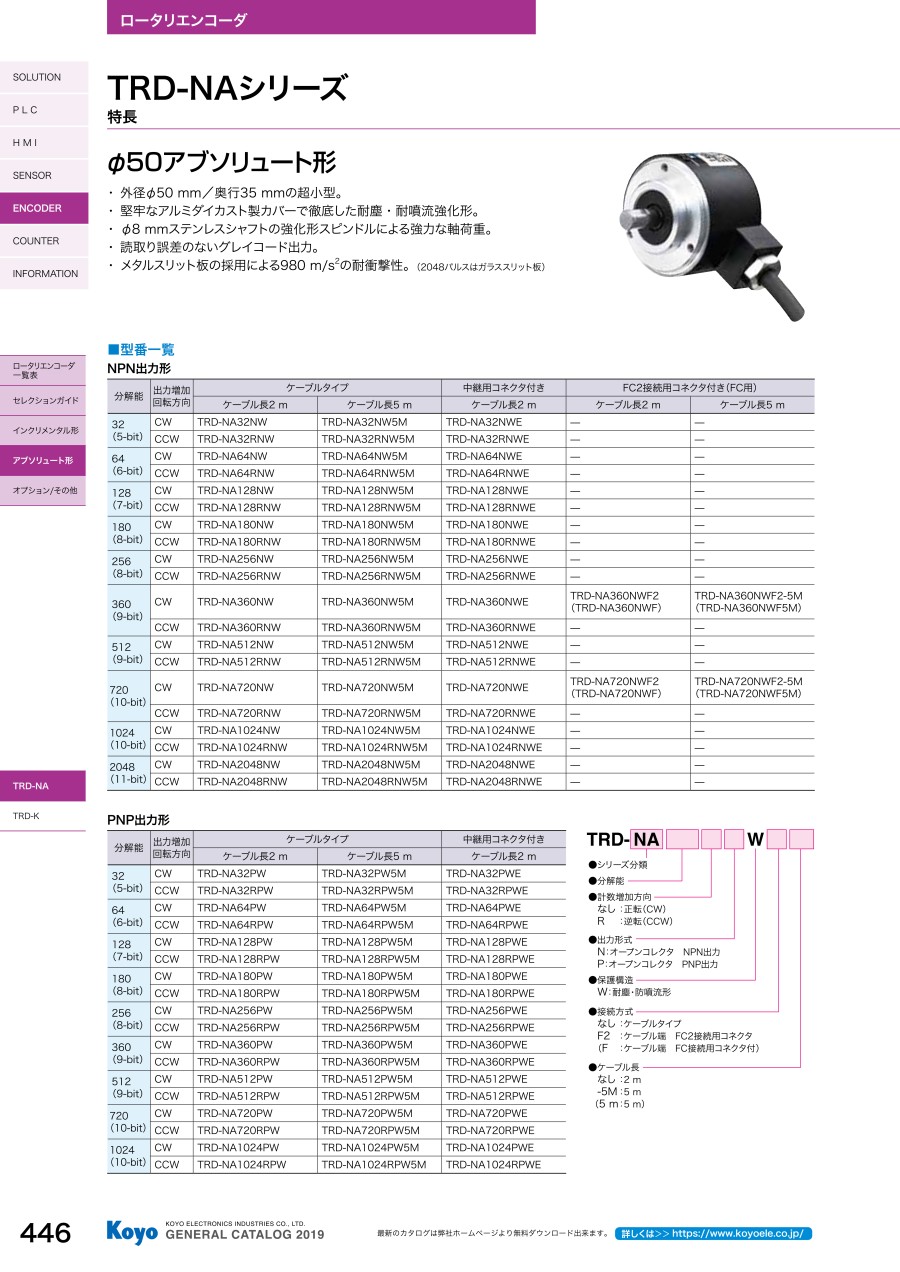

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
