いけうち

一体形標準扇形ノズル VVPシリーズ金属製・樹脂製

Name: 一体形標準扇形ノズル VVPシリーズ 金属製・樹脂製
Brand: いけうち
SKU: 221000829824
Rating: 4.3 (6 reviews)

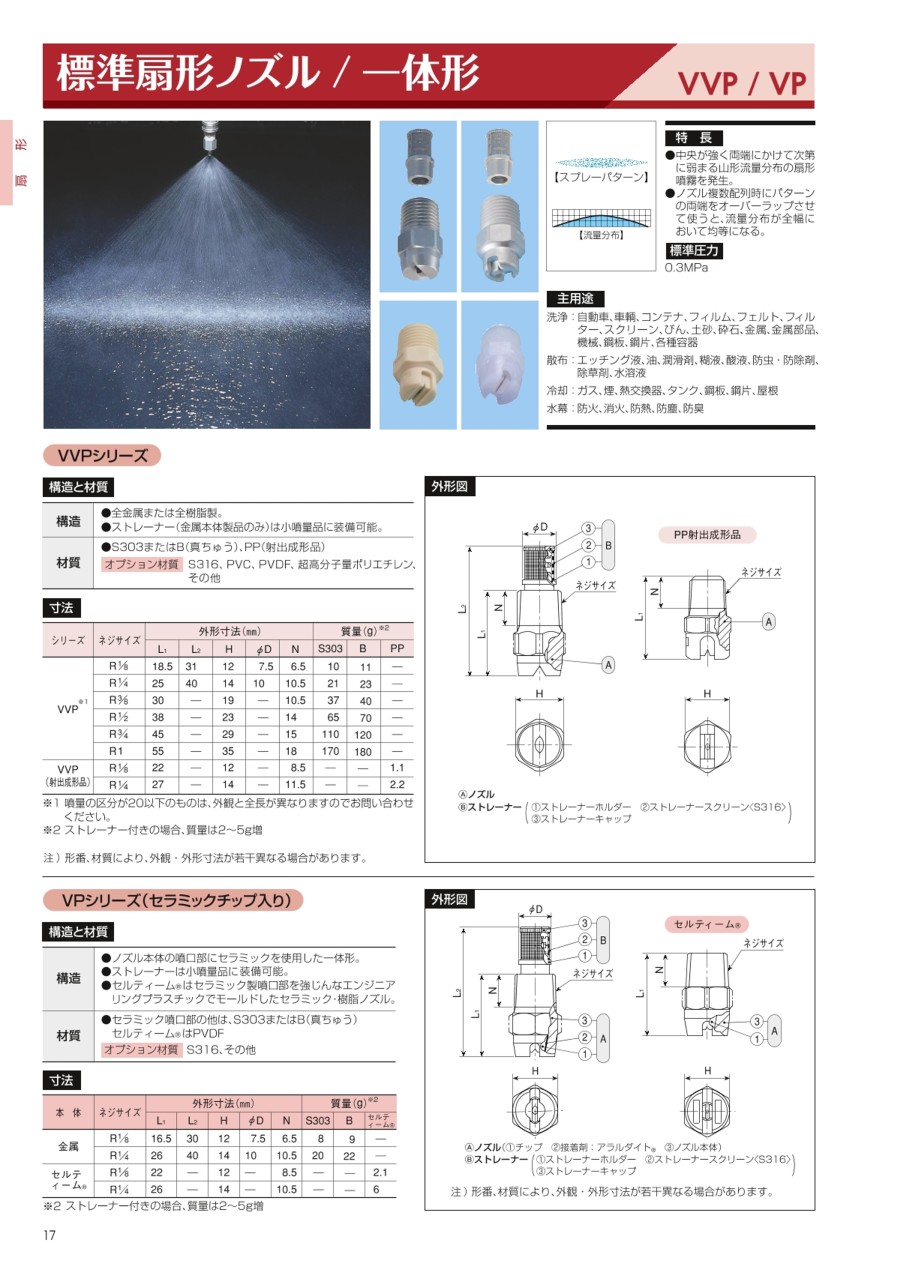

カタログ

通常単価(税別): 313円～2,353円

税込単価: 344円～2,588円

通常出荷日：在庫品1日目～16日目一部当日出荷可能

【特長】・中央が強く両端にかけて次第に弱まる山形流量分布の扇形噴霧を発生・ノズル複数配列時にパターンの...

詳細を確認

4.34.3

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

いけうち

広角扇形ノズル YYPシリーズ金属製・樹脂製

通常価格(税別)： 678円 (税込価格：746円)

通常出荷日：在庫品1日目

よく一緒に見られています

いけうち

充円錐ノズル標準形 JJXPシリーズ

通常価格(税別)： 777円 (税込価格：855円)

通常出荷日：在庫品1日目

未確定：候補が288型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

A：ノズル
B：ストレーナー
（1）ストレーナーホルダー（2）ストレーナースクリーン＜S316＞（3）ストレーナーキャップ
C：ネジサイズ

規格表

シリーズ	ネジサイズ	外形寸法(mm)					質量(g)^※2
シリーズ	ネジサイズ	L₁	L₂	H	φD	N	S303	B	PP
VVP^※1	R1/8	18.5	31	12	7.5	6.5	10	11
	R1/4	25	40	14	10	10.5	21	23
	R3/8	30		19		10.5	37	40
	R1/2	38		23		14	65	70
	R3/4	45		29		15	110	120
	R1	55		35		18	170	180
VVP (射出成形品)	R1/8	22		12		8.5			1.1
VVP (射出成形品)	R1/4	27		14		11.5			2.2

※1　噴量の区分が20以下のものは、型式により外観と全長が異なりますので、>>こちらよりお問合せください。
※2　ストレーナー付きの場合、質量は2～5g増
[ ! ]型番、材質により、外観・外形寸法が若干異なる場合があります

製品仕様

噴角の区分	噴量の区分	ネジサイズ
		全金属製						全樹脂製
		R1/8	R1/4	R3/8	R1/2	R3/4	R1	R1/8	R1/4
115	03							○	○
	04							○	○
	06							○	○
	07							○	○
	10							○	○
	15	●	●					○	○
	20	●	●					○	○
	30	●	●					○	○
	40	●	●					○	○
	60	○	○
	80	○	○
	100		○
	200		○
	230			○
	260			○
	300			○
	400				○
	500				○
	600				○
	800					○
	1000					○
	1500						○
90	02
	03							○	○
	04							○	○
	05							○	○
	07							○	○
	10							○	○
	15	●	●					○	○
	20	●	●					○	○
	30	●	●					○	○
	40	○	○					○	○
	50	○	○					○	○
	60	○	○
	80	○	○
	100	○
	120	○
	140		○
	170		○
	200		○
	230		○
	260		○
	300		○
	400			○
	500				○
	600				○
	800				○
	900					○
	1000					○
	1200					○
	1500						○
80	02
	03
	04
	05	●	●					○	○
	07	●
	10	●						○	○
	15
	20	●	●
	30	○	○
	40	○	○					○	○
	50
	60
	80	○	○
	100	○
	120	○
	200		○
	300		○
	400			○
	500			○
	600				○
	800				○
	1000					○
65	02
	03							○	○
	04							○	○
	05							○	○
	07							○	○
	10							○	○
	15	●	●					○	○
	20	●	●					○	○
	30	○	○					○	○
	40	○	○					○	○
	50	○	○					○	○
	60	○	○
	80	○	○					○	○
	100	○
	120	○
	140		○
	170		○
	200		○
	300		○
	400			○
	500			○
	600				○
	800				○
	1000					○
	1500					○
50	03
	04
	05	●	●
	07	●	●
	10	●	●
	15
	20	○	○
	30	○	○					○	○
	40	○	○
	50
	60
	80	○	○
	120	○
	200		○
	300		○
	400			○
	500			○
	600				○
	800				○
	1000					○
	1500					○
40	05	●	●
	07	●	●
	10	●	●
	20	○	○
	30	○	○
	40	○	○
	80	○	○
	120	○
	200		○
	300		○
	400			○
	500			○
	600				○
	800				○
	1000					○
	1500					○
25	05	●	●
	07	●	●
	15	○	○
	30	○	○
	40	○	○
	80	○	○
	200		○
	300		○
15	05	●	●
	07	●	●
	15	○	○
	30	○	○
	40	○	○
	80	○	○
	200		○
	300		○

●：ストレーナー装備可能　◯：ストレーナーなし

噴角の区分	噴量の区分	噴角( °)			噴量(L/min)									平均粒子径 (μm)	異物通過径 (mm)	ストレーナーメッシュ
噴角の区分	噴量の区分	0.15 MPa	0.3 MPa	0.7 MPa	0.05 MPa	0.1 MPa	0.15 MPa	0.2 MPa	0.3 MPa	0.5 MPa	0.7 MPa	1 MPa	2 MPa	平均粒子径 (μm)	異物通過径 (mm)	ストレーナーメッシュ
115	03	101	115	124	-	0.17	0.21	0.24	0.30	0.39	0.46	0.55	0.77	140 ～ 160	0.2	200
	04	102	115	124	-	0.23	0.28	0.33	0.40	0.52	0.61	0.73	1.03		0.2	200
	06	102	115	124	-	0.29	0.35	0.41	0.50	0.65	0.76	0.91	1.29		0.3	150
	07	103	115	124	-	0.40	0.49	0.57	0.70	0.90	1.07	1.28	1.81	160 ～ 270	0.3	150
	10	103	115	124	0.41	0.58	0.71	0.82	1.00	1.29	1.53	1.83	2.58		0.4	150
	15	104	115	123	0.61	0.87	1.06	1.23	1.50	1.94	2.29	2.74	3.87		0.5	100
	20	104	115	123	0.82	1.15	1.41	1.63	2.00	2.58	3.06	3.65	5.16		0.6	100
	30	105	115	122	1.23	1.73	2.12	2.45	3.00	3.88	4.58	5.48	7.75	270 ～ 510	0.8	50
	40	106	115	122	1.63	2.31	2.83	3.27	4.00	5.16	6.11	7.30	10.3		0.8	50
	60	107	115	121	2.45	3.46	4.24	4.90	6.00	7.75	9.17	11.0	15.5		1.0	-
	80	107	115	121	3.27	4.62	5.66	6.53	8.00	10.3	12.2	14.6	20.6		1.2	-
	100	107	115	120	4.08	5.77	7.07	8.17	10.0	12.9	15.3	18.3	25.8		1.7	-
	200	109	115	120	8.16	11.5	14.1	16.3	20.0	25.8	30.6	36.5	51.6		2.4	-
	230	109	115	119	9.39	13.3	16.3	18.8	23.0	29.7	35.1	42.0	59.4	510 ～ 580	2.7	-
	260	109	115	119	10.6	15.0	18.4	21.2	26.0	33.6	39.7	47.5	67.1		2.8	-
	300	109	115	119	12.2	17.3	21.2	24.5	30.0	38.7	45.8	54.8	77.5		3.0	-
	400	110	115	118	16.3	23.1	28.3	32.7	40.0	51.6	61.1	73.0	103		3.5	-
	500	110	115	118	20.4	28.9	35.4	40.8	50.0	64.6	76.4	91.3	129	580～ 610	3.9	-
	600	111	115	118	24.5	34.6	42.4	49.0	60.0	77.5	91.7	110	155	580～ 610	4.3	-
	800	111	115	117	32.7	46.2	56.5	65.3	80.0	103	122	146	206	700 ～ 900	5.0	-
	1000	111	115	117	40.8	57.7	70.7	81.7	100	129	153	183	258		5.6	-
	1500	111	115	117	61.2	86.6	106	122	150	194	229	274	387		7.2	-
90	02	76	90	100	-	0.12	0.14	0.16	0.20	0.26	0.31	0.37	0.52	145	0.2	200
	03	76	90	100	-	0.17	0.21	0.24	0.30	0.39	0.46	0.55	0.77	150 ～ 170	0.2	200
	04	77	90	100	-	0.23	0.28	0.33	0.40	0.52	0.61	0.73	1.03		0.3	150
	05	77	90	100	-	0.29	0.35	0.41	0.50	0.65	0.76	0.91	1.29		0.3	150
	07	78	90	100	-	0.40	0.49	0.57	0.70	0.90	1.07	1.28	1.81	170 ～ 280	0.4	150
	10	78	90	99	0.41	0.58	0.71	0.82	1.00	1.29	1.53	1.83	2.58		0.5	100
	15	79	90	99	0.61	0.87	1.06	1.23	1.50	1.94	2.29	2.74	3.87		0.6	100
	20	79	90	98	0.82	1.15	1.41	1.63	2.00	2.58	3.06	3.65	5.16		0.7	50
	30	80	90	97	1.23	1.73	2.12	2.45	3.00	3.88	4.58	5.48	7.75		0.9	50
	40	81	90	97	1.63	2.31	2.83	3.27	4.00	5.16	6.11	7.30	10.3	280 ～ 540	1.1	-
	50	81	90	97	2.04	2.89	3.54	4.08	5.00	6.46	7.64	9.13	12.9		1.2	-
	60	82	90	96	2.45	3.46	4.24	4.90	6.00	7.75	9.17	11.0	15.5		1.3	-
	80	82	90	96	3.27	4.62	5.66	6.53	8.00	10.3	12.2	14.6	20.6		1.5	-
	100	82	90	96	4.08	5.77	7.07	8.17	10.0	12.9	15.3	18.3	25.8		1.7	-
	120	83	90	95	4.90	6.93	8.49	9.80	12.0	15.5	18.3	21.9	31.0		2.0	-
	140	83	90	95	5.72	8.08	9.90	11.4	14.0	18.1	21.4	25.6	36.1		2.2	-
	170	83	90	95	6.94	9.82	12.0	13.9	17.0	22.0	26.0	31.1	43.9		2.4	-
	200	84	90	95	8.16	11.5	14.1	16.3	20.0	25.8	30.6	36.5	51.6		2.6	-
	230	84	90	94	9.39	13.3	16.3	18.8	23.0	29.7	35.1	42.0	59.4	540 ～ 580	2.8	-
	260	84	90	94	10.6	15.0	18.4	21.2	26.0	33.6	39.7	47.5	67.1		3.1	-
	300	84	90	94	12.2	17.3	21.2	24.5	30.0	38.7	45.8	54.8	77.5		3.4	-
	400	85	90	94	16.3	23.1	28.3	32.7	40.0	51.6	61.1	73.0	103		3.8	-
	500	85	90	93	20.4	28.9	35.4	40.8	50.0	64.6	76.4	91.3	129	580 ～ 700	4.2	-
	600	86	90	93	24.5	34.6	42.4	49.0	60.0	77.5	91.7	110	155		4.7	-
	800	86	90	93	32.7	46.2	56.5	65.3	80.0	103	122	146	206		5.4	-
	900	86	90	92	36.7	52.0	63.6	73.5	90.0	116	137	164	232	750 ～ 950	5.7	-
	1000	86	90	92	40.8	57.7	70.7	81.7	100	129	153	183	258		6.0	-
	1200	86	90	92	49.0	69.3	84.9	98.0	120	155	183	219	310		6.6	-
	1500	86	90	92	61.2	86.6	106	122	150	194	229	274	387		7.2	-
80	02	67	80	90	-	0.12	0.14	0.16	0.20	0.26	0.31	0.37	0.52	150 ～ 180	0.2	200
	03	67	80	90	-	0.17	0.21	0.24	0.30	0.39	0.46	0.55	0.77		0.3	150
	04	67	80	90	-	0.23	0.28	0.33	0.40	0.52	0.61	0.73	1.03		0.3	150
	05	67	80	90	-	0.29	0.35	0.41	0.50	0.65	0.76	0.91	1.29		0.3	150
	07	68	80	89	-	0.40	0.49	0.57	0.70	0.90	1.07	1.28	1.81	180 ～ 290	0.4	150
	10	68	80	89	0.41	0.58	0.71	0.82	1.00	1.29	1.53	1.83	2.58		0.5	100
	15	69	80	88	0.61	0.87	1.06	1.23	1.50	1.94	2.29	2.74	3.87		0.7	50
	20	69	80	88	0.82	1.15	1.41	1.63	2.00	2.58	3.06	3.65	5.16		0.8	50
	30	70	80	87	1.23	1.73	2.12	2.45	3.00	3.88	4.58	5.48	7.75		1.0	-
	40	71	80	87	1.63	2.31	2.83	3.27	4.00	5.16	6.11	7.30	10.3	290 ～ 550	1.2	-
	50	71	80	86	2.04	2.89	3.54	4.08	5.00	6.46	7.64	9.13	12.9		1.4	-
	60	72	80	86	2.45	3.46	4.24	4.90	6.00	7.75	9.17	11.0	15.5		1.5	-
	80	72	80	86	3.27	4.62	5.66	6.53	8.00	10.3	12.2	14.6	20.6		1.7	-
	100	72	80	85	4.08	5.77	7.07	8.17	10.0	12.9	15.3	18.3	25.8		1.8	-
	120	73	80	85	4.90	6.93	8.49	9.80	12.0	15.5	18.3	21.9	31.0		2.1	-
	200	74	80	85	8.16	11.5	14.1	16.3	20.0	25.8	30.6	36.5	51.6		2.9	-
	300	74	80	84	12.2	17.3	21.2	24.5	30.0	38.7	45.8	54.8	77.5	570	3.7	-
	400	75	80	83	16.3	23.1	28.3	32.7	40.0	51.6	61.1	73.0	103	600 ～ 850	4.1	-
	500	75	80	83	20.4	28.9	35.4	40.8	50.0	64.6	76.4	91.3	129		4.8	-
	600	76	80	83	24.5	34.6	42.4	49.0	60.0	77.5	91.7	110	155		5.1	-
	800	76	80	82	32.7	46.2	56.5	65.3	80.0	103	122	146	206		6.1	-
	1000	76	80	82	40.8	57.7	70.7	81.7	100	129	153	183	258		6.2	-
65	02	52	65	75	-	0.12	0.14	0.16	0.20	0.26	0.31	0.37	0.52	155	0.2	200
	03	52	65	75	-	0.17	0.21	0.24	0.30	0.39	0.46	0.55	0.77	160 ～ 190	0.3	150
	04	52	65	75	-	0.23	0.28	0.33	0.40	0.52	0.61	0.73	1.03		0.3	150
	05	52	65	74	-	0.29	0.35	0.41	0.50	0.65	0.76	0.91	1.29		0.4	150
	07	53	65	74	-	0.40	0.49	0.57	0.70	0.90	1.07	1.28	1.81	190 ～ 310	0.5	100
	10	54	65	73	0.41	0.58	0.71	0.82	1.00	1.29	1.53	1.83	2.58		0.6	100
	15	54	65	73	0.61	0.87	1.06	1.23	1.50	1.94	2.29	2.74	3.87		0.8	50
	20	55	65	72	0.82	1.15	1.41	1.63	2.00	2.58	3.06	3.65	5.16		0.9	50
	30	56	65	72	1.23	1.73	2.12	2.45	3.00	3.88	4.58	5.48	7.75	310 ～ 580	1.1	-
	40	56	65	71	1.63	2.31	2.83	3.27	4.00	5.16	6.11	7.30	10.3		1.3	-
	50	57	65	71	2.04	2.89	3.54	4.08	5.00	6.46	7.64	9.13	12.9		1.5	-
	60	57	65	71	2.45	3.46	4.24	4.90	6.00	7.75	9.17	11.0	15.5		1.6	-
	80	58	65	71	3.27	4.62	5.66	6.53	8.00	10.3	12.2	14.6	20.6		1.9	-
	100	58	65	70	4.08	5.77	7.07	8.17	10.0	12.9	15.3	18.3	25.8		2.1	-
	120	58	65	70	4.90	6.93	8.49	9.80	12.0	15.5	18.3	21.9	31.0		2.3	-
	140	59	65	69	5.72	8.08	9.90	11.4	14.0	18.1	21.4	25.6	36.1		2.5	-
	170	59	65	69	6.94	9.82	12.0	13.9	17.0	22.0	26.0	31.1	43.9		2.8	-
	200	59	65	69	8.16	11.5	14.1	16.3	20.0	25.8	30.6	36.5	51.6		3.0	-
	300	60	65	69	12.2	17.3	21.2	24.5	30.0	38.7	45.8	54.8	77.5	650 ～ 1,000	3.9	-
	400	60	65	68	16.3	23.1	28.3	32.7	40.0	51.6	61.1	73.0	103		4.7	-
	500	61	65	67	20.4	28.9	35.4	40.8	50.0	64.6	76.4	91.3	129		5.3	-
	600	61	65	67	24.5	34.6	42.4	49.0	60.0	77.5	91.7	110	155		5.7	-
	800	62	65	67	32.7	46.2	56.5	65.3	80.0	103	122	146	206		6.5	-
	1000	62	65	66	40.8	57.7	70.7	81.7	100	129	153	183	258		7.3	-
	1500	62	65	66	61.2	86.6	106	122	150	194	229	274	387		9.0	-
50	03	37	50	60	-	0.17	0.21	0.24	0.30	0.39	0.46	0.55	0.77	180 ～ 210	0.3	150
	04	37	50	60	-	0.23	0.28	0.33	0.40	0.52	0.61	0.73	1.03		0.4	150
	05	38	50	59	-	0.29	0.35	0.41	0.50	0.65	0.76	0.91	1.29		0.4	150
	07	38	50	58	-	0.40	0.49	0.57	0.70	0.90	1.07	1.28	1.81	210 ～ 340	0.5	100
	10	40	50	58	0.41	0.58	0.71	0.82	1.00	1.29	1.53	1.83	2.58		0.6	100
	15	40	50	57	0.61	0.87	1.06	1.23	1.50	1.94	2.29	2.74	3.87		0.8	50
	20	41	50	57	0.82	1.15	1.41	1.63	2.00	2.58	3.06	3.65	5.16		1.0	-
	30	42	50	56	1.23	1.73	2.12	2.45	3.00	3.88	4.58	5.48	7.75		1.2	-
	40	42	50	56	1.63	2.31	2.83	3.27	4.00	5.16	6.11	7.30	10.3	340 ～ 550	1.4	-
	50	43	50	55	2.04	2.89	3.54	4.08	5.00	6.46	7.64	9.13	12.9		1.6	-
	60	43	50	55	2.45	3.46	4.24	4.90	6.00	7.75	9.17	11.0	15.5		1.7	-
	80	43	50	55	3.27	4.62	5.66	6.53	8.00	10.3	12.2	14.6	20.6		2.0	-
	120	44	50	54	4.90	6.93	8.49	9.80	12.0	15.5	18.3	21.9	31.0		2.5	-
	200	45	50	53	8.16	11.5	14.1	16.3	20.0	25.8	30.6	36.5	51.6	640 ～ 750	3.3	-
	300	45	50	53	12.2	17.3	21.2	24.5	30.0	38.7	45.8	54.8	77.5		4.2	-
	400	46	50	52	16.3	23.1	28.3	32.7	40.0	51.6	61.1	73.0	103		4.9	-
	500	46	50	52	20.4	28.9	35.4	40.8	50.0	64.6	76.4	91.3	129		5.6	-
	600	47	50	52	24.5	34.6	42.4	49.0	60.0	77.5	91.7	110	155		6.1	-
	800	47	50	51	32.7	46.2	56.5	65.3	80.0	103	122	146	206	750～ 1,000	7.1	-
	1000	47	50	51	40.8	57.7	70.7	81.7	100	129	153	183	258	750～ 1,000	7.9	-
	1500	48	50	51	61.2	86.6	106	122	150	194	229	274	387	1,100	9.7	-
40	05	30	40	48	-	0.29	0.35	0.41	0.50	0.65	0.76	0.91	1.29	230 ～ 380	0.4	150
	07	30	40	48	-	0.40	0.49	0.57	0.70	0.90	1.07	1.28	1.81		0.5	100
	10	31	40	47	0.41	0.58	0.71	0.82	1.00	1.29	1.53	1.83	2.58		0.7	50
	20	32	40	46	0.82	1.15	1.41	1.63	2.00	2.58	3.06	3.65	5.16		1.0	-
	30	33	40	46	1.23	1.73	2.12	2.45	3.00	3.88	4.58	5.48	7.75	380 ～ 710	1.3	-
	40	33	40	45	1.63	2.31	2.83	3.27	4.00	5.16	6.11	7.30	10.3		1.5	-
	80	34	40	44	3.27	4.62	5.66	6.53	8.00	10.3	12.2	14.6	20.6		2.1	-
	120	35	40	44	4.90	6.93	8.49	9.80	12.0	15.5	18.3	21.9	31.0		2.8	-
	200	35	40	43	8.16	11.5	14.1	16.3	20.0	25.8	30.6	36.5	51.6		3.5	-
	300	36	40	42	12.2	17.3	21.2	24.5	30.0	38.7	45.8	54.8	77.5	800 ～ 850	4.5	-
	400	36	40	42	16.3	23.1	28.3	32.7	40.0	51.6	61.1	73.0	103		5.3	-
	500	37	40	42	20.4	28.9	35.4	40.8	50.0	64.6	76.4	91.3	129		5.8	-
	600	37	40	42	24.5	34.6	42.4	49.0	60.0	77.5	91.7	110	155	850 ～ 1,100	6.6	-
	800	37	40	41	32.7	46.2	56.5	65.3	80.0	103	122	146	206		7.4	-
	1000	38	40	41	40.8	57.7	70.7	81.7	100	129	153	183	258		8.3	-
	1500	38	40	41	61.2	86.6	106	122	150	194	229	274	387	1,200	10.3	-
25	05	18	25	32	-	0.29	0.35	0.41	0.50	0.65	0.76	0.91	1.29	270 ～ 440	0.5	100
	07	18	25	32	-	0.40	0.49	0.57	0.70	0.90	1.07	1.28	1.81		0.6	100
	15	19	25	31	0.61	0.87	1.06	1.23	1.50	1.94	2.29	2.74	3.87		1.0	-
	30	19	25	30	1.23	1.73	2.12	2.45	3.00	3.88	4.58	5.48	7.75		1.4	-
	40	19	25	30	1.63	2.31	2.83	3.27	4.00	5.16	6.11	7.30	10.3	440 ～ 850	1.7	-
	80	20	25	29	3.27	4.62	5.66	6.53	8.00	10.3	12.2	14.6	20.6		2.3	-
	200	21	25	27	8.16	11.5	14.1	16.3	20.0	25.8	30.6	36.5	51.6		4.0	-
	300	21	25	27	12.2	17.3	21.2	24.5	30.0	38.7	45.8	54.8	77.5	950	4.9	-
15	05	9	15	22	-	0.29	0.35	0.41	0.50	0.65	0.76	0.91	1.29	310 ～ 510	0.5	100
	07	9	15	21	-	0.40	0.49	0.57	0.70	0.90	1.07	1.28	1.81		0.7	50
	15	10	15	20	0.61	0.87	1.06	1.23	1.50	1.94	2.29	2.74	3.87		1.0	-
	30	10	15	19	1.23	1.73	2.12	2.45	3.00	3.88	4.58	5.48	7.75		1.5	-
	40	10	15	19	1.63	2.31	2.83	3.27	4.00	5.16	6.11	7.30	10.3	510 ～ 1,000	1.7	-
	80	11	15	18	3.27	4.62	5.66	6.53	8.00	10.3	12.2	14.6	20.6		2.4	-
	200	11	15	17	8.16	11.5	14.1	16.3	20.0	25.8	30.6	36.5	51.6		4.0	-
	300	12	15	17	12.2	17.3	21.2	24.5	30.0	38.7	45.8	54.8	77.5	1,100	5.0	-

使用例

主用途

洗浄 : 自動車、車輌、コンテナ、フィルム、フェルト、フィルター、スクリーン、びん、土砂、砕石、金属、金属部品、機械、鋼板、鋼片、各種容器
散布 : エッチング液、油、潤滑剤、糊液、酸液、防虫・防除剤、除草剤、水溶液
冷却 : ガス、煙、熱交換器、タンク、鋼板、鋼片、屋根
水幕 : 防火、消火、防熱、防塵、防臭

特長

構造	全金属または全樹脂製。ストレーナー（金属本体製品のみ）は小噴量品に装備可能
材質	S303またはB（真ちゅう）、PP（射出成形品）オプション材質：S316、PVC、PVDF、超高分子量ポリエチレン、その他
標準圧力	0.3MPa

技術情報

スプレーパターン

流量分布

型式表示方法

注文例

ネジサイズの（R）はM、（Rc）はFと表記する。

型番リスト

表示件数

型番

1/4M VVP 8007 S316L-IN+WS303

1/4M VVP 8010 S316L-IN+WS303

1/4MVVP11505S316L-IN+WS303

1/4MVVP11507PP-IN

1/4MVVP11507S316L-IN

1/4MVVP11507S316L-IN+WS303

1/4MVVP11510PP-IN

1/4MVVP11510S316L-IN

1/4MVVP11510S316L-IN+WS303

材質

使用流体

噴角区分(標準圧力時噴霧角度)

(deg)

噴量(標準圧力時)

(l/min)

取付ネジ呼び

仕様

ストレーナー材質

RoHS2（10物質）?

最小発注数量

[ステンレス] SUS316L	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	80	0.7	R1/4	完成品(ストレーナー付)	SUS303	-	1個
[ステンレス] SUS316L	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	80	1	R1/4	完成品(ストレーナー付)	SUS303	-	1個
[樹脂] PP(ポリプロピレン)	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	0.3	R1/4	完成品(ストレーナーなし)	-	対応	1個
[樹脂] PP(ポリプロピレン)	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	0.4	R1/4	完成品(ストレーナーなし)	-	対応	1個
[樹脂] PP(ポリプロピレン)	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	0.5	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS316L	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	0.5	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS316L	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	0.5	R1/4	完成品(ストレーナー付)	SUS303	対応	1個
[樹脂] PP(ポリプロピレン)	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	0.7	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS316L	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	0.7	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS316L	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	0.7	R1/4	完成品(ストレーナー付)	SUS303	対応	1個
[樹脂] PP(ポリプロピレン)	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	1	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS316L	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	1	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS316L	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	1	R1/4	完成品(ストレーナー付)	SUS303	対応	1個
[樹脂] PP(ポリプロピレン)	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	1.5	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	1.5	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	1.5	R1/4	完成品(ストレーナー付)	SUS316	対応	1個
[樹脂] PP(ポリプロピレン)	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	2	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	2	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	2	R1/4	完成品(ストレーナー付)	SUS316	対応	1個
[樹脂] PP(ポリプロピレン)	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	3	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	3	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	3	R1/4	完成品(ストレーナー付)	SUS316	対応	1個
[樹脂] PP(ポリプロピレン)	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	4	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	4	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	4	R1/4	完成品(ストレーナー付)	SUS316	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	6	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	8	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	10	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	115	20	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	15	0.5	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	15	0.5	R1/4	完成品(ストレーナー付)	SUS316	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	15	0.7	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	15	0.7	R1/4	完成品(ストレーナー付)	SUS316	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	15	1.5	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	15	20	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	15	3	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	15	30	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	15	4	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	15	8	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	25	0.5	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	25	0.5	R1/4	完成品(ストレーナー付)	SUS316	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	25	0.7	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	25	0.7	R1/4	完成品(ストレーナー付)	SUS316	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	25	1.5	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	25	20	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	25	3	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	25	30	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	25	4	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	25	8	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	40	0.5	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	40	0.5	R1/4	完成品(ストレーナー付)	SUS316	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	40	0.7	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	40	0.7	R1/4	完成品(ストレーナー付)	SUS316	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	40	1	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	40	1	R1/4	完成品(ストレーナー付)	SUS316	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	40	2	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	40	20	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	40	3	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	40	30	R1/4	完成品(ストレーナーなし)	-	対応	1個
[ステンレス] SUS303	油 / 水溶液 / 薬液 / 水 / 尿素水 / エッチング液 / 糊液 / 潤滑剤	40	4	R1/4	完成品(ストレーナーなし)	-	対応	1個

通常単価(税別) (税込単価)	通常出荷日

2,193円 ( 2,412円 )	7日目
1,828円 ( 2,011円 )	6日目
1,090円 ( 1,199円 )	6日目
1,091円 ( 1,200円 )	6日目
392円 ( 431円 )	6日目
1,202円 ( 1,322円 )	6日目
1,828円 ( 2,011円 )	7日目
446円 ( 491円 )	6日目
1,044円 ( 1,148円 )	6日目
1,828円 ( 2,011円 )	7日目
1,091円 ( 1,200円 )	6日目
1,044円 ( 1,148円 )	6日目
1,828円 ( 2,011円 )	7日目
357円 ( 393円 )	5日目
1,092円 ( 1,201円 )	5日目
1,995円 ( 2,195円 )	5日目
1,091円 ( 1,200円 )	6日目
1,687円 ( 1,856円 )	3日目
1,828円 ( 2,011円 )	5日目
327円 ( 360円 )	6日目
1,590円 ( 1,749円 )	3日目
1,697円 ( 1,867円 )	5日目
1,190円 ( 1,309円 )	6日目
1,515円 ( 1,667円 )	3日目
1,697円 ( 1,867円 )	5日目
1,515円 ( 1,667円 )	3日目
932円 ( 1,025円 )	3日目
1,025円 ( 1,128円 )	3日目
1,736円 ( 1,910円 )	在庫品1日目当日出荷可能
1,412円 ( 1,553円 )	3日目
1,828円 ( 2,011円 )	5日目
1,821円 ( 2,003円 )	3日目
1,828円 ( 2,011円 )	5日目
1,821円 ( 2,003円 )	3日目
1,412円 ( 1,553円 )	3日目
1,821円 ( 2,003円 )	3日目
1,412円 ( 1,553円 )	3日目
1,822円 ( 2,004円 )	在庫品1日目当日出荷可能
1,821円 ( 2,003円 )	3日目
1,986円 ( 2,185円 )	3日目
1,828円 ( 2,011円 )	5日目
1,016円 ( 1,118円 )	9日目
1,828円 ( 2,011円 )	5日目
1,123円 ( 1,235円 )	3日目
1,123円 ( 1,235円 )	3日目
1,225円 ( 1,348円 )	3日目
1,225円 ( 1,348円 )	3日目
1,123円 ( 1,235円 )	3日目
1,821円 ( 2,003円 )	3日目
1,821円 ( 2,003円 )	3日目
1,828円 ( 2,011円 )	5日目
1,821円 ( 2,003円 )	3日目
1,828円 ( 2,011円 )	5日目
1,295円 ( 1,425円 )	3日目
1,828円 ( 2,011円 )	5日目
1,295円 ( 1,425円 )	3日目
1,821円 ( 2,003円 )	3日目
1,123円 ( 1,235円 )	3日目
1,295円 ( 1,425円 )	3日目
1,225円 ( 1,348円 )	3日目

基本情報

基本情報

【特長】
・中央が強く両端にかけて次第に弱まる山形流量分布の扇形噴霧を発生
・ノズル複数配列時にパターンの両端をオーバーラップさせて使うと、流量分布が全幅において均等になる
【用途】
・洗浄：自動車、車輛、コンテナ、フィルム、フェルト、フィルター、スクリーン、びん、土砂、砕石、金属、金属部品、機械、鋼板、鋼片、各種容器
・散布：エッチング液、油、潤滑剤、糊液、酸液、防虫・防除剤、除草剤、水溶液
・冷却：ガス、煙、熱交換器、タンク、鋼板、鋼片、屋根
・水幕：防火、消火、防熱、防塵、防臭

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
スプレーノズル　扇状型　NZRVFU□
◆特徴：扇状にスプレー可能なスプレーノズルです。広角・狭角タイプの二種類がございます。 ◆流体：水 ◆材質：SUS304 ◆無償サンプル貸し出しは<a title="こちらから" href="https://f.msgs.jp/webapp/form/14453_xjv_202/index.do" target="_blank">こちらから</a>
ミスミ
スプレーノズル　形状可変タイプ
◆特徴：工具を使うことなくスプレー角度を0～60°の間で自在に調整できる &emsp;&emsp;&emsp;&emsp;噴射形状可変の一流体ノズルです。現場でのスプレー角度の調整が &emsp;&emsp;&emsp;&emsp;可能となるので、ワークの形状変更に対応しやすくなりました。 ◆材質：SUS304&emsp;◆流体：水
ミスミ
スプレーノズル　円形全面型
◆特徴：円型全面型にスプレー可能なスプレーノズルです。 ◆流体：水 ◆材質：SUS304 ◆無償サンプル貸し出しは<a title="こちらから" href="https://f.msgs.jp/webapp/form/14453_xjv_202/index.do" target="_blank">こちらから</a>

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

一体形標準扇形ノズル VVPシリーズ金属製・樹脂製のレビュー

4.3平均満足度：4.36件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

洗浄用ﾉｽﾞﾙとして使用

満足度：4.02022/07/27

洗浄用の散水ノズルとして複数個使用。たまに、ネジ部で破損することがあるが、長期使用できるので問題ない。

0人が参考にしています。

社内自作設備の部品として

満足度：5.02022/03/04

社内自作設備の部品として購入しました。特に問題無く使用出来ています。

0人が参考にしています。

屋外散水用

満足度：4.02021/09/11

金属製の物が詰まってしまい新たに選定して中で樹脂製に変更。コスト面として安価に済む。

0人が参考にしています。

液体噴霧

満足度：4.02021/07/28

想定どおりのパターンで噴霧しております。コストを考え樹脂製を選択しましたが、簡単に変形してしまいますので、取り扱い注意...もっと読む

0人が参考にしています。

エア−ブロ−用のノズルに使用

満足度：4.02020/03/09

通常、金属製を使用しておりましたが、今回樹脂製で試してみました。問題無く使用出来そうです。価格が安いのが非常にメリッ...もっと読む

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品一体形標準扇形ノズル VVPシリーズ金属製・樹脂製	広角扇形ノズル YYPシリーズ金属製・樹脂製	均等扇形ノズル VEPシリーズ金属製・樹脂製	充円錐ノズル目詰まり解消形 AJPシリーズ金属製・樹脂製	液中噴射ノズル EJXシリーズ金属製・樹脂製	充円錐ノズル標準形 JJXPシリーズ
メーカー	いけうち	いけうち	いけうち	いけうち	いけうち	いけうち
通常価格	313円-	678円 -	1,140円 -	776円 -	2,192円 -	777円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
噴射形状	標準扇形	広角扇形	均等扇形	充円錐・充角錐	直進	充円錐・充角錐
流体	1流体	1流体	1流体	1流体	1流体	1流体
種類	1流体	1流体	1流体	1流体	1流体	1流体
標準圧力(MPa)	0.3	0.15	0.3	0.2	0.05	0.2
