シナノケンシ

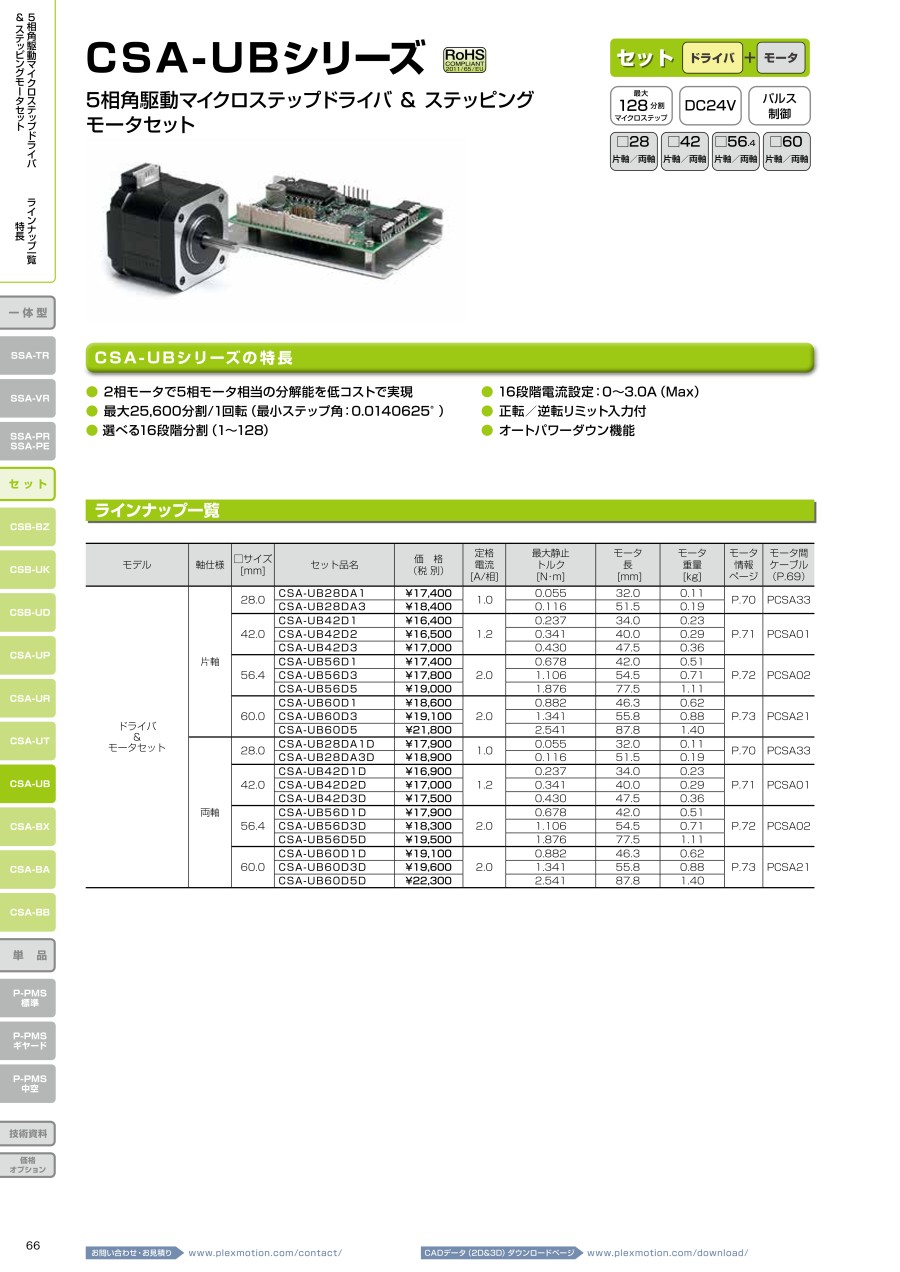

5相角駆動マイクロステップドライバ&ステッピングモータセット CSA-UBシリーズ

カタログ

通常単価(税別): 17,482円～23,494円

税込単価: 19,230円～25,843円

通常出荷日：3日目

【特長】・2相モータで5相モータ相当の分解能を低コストで実現。・最大25,600分割/1回転（最小ステ...

よく一緒に見られています

シナノケンシ

通常出荷日：3 日目～

よく一緒に見られています

シナノケンシ

コントローラ内蔵マイクロステップドライバ＆ステッピングモータセットCSA-UPシリーズ

通常出荷日：3 日目～

未確定：候補が22型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

マイクロステップドライバ

ステッピングモータ

CSA／B-U■28DAシリーズ（高トルクタイプ）

CSA／B-U■42Dシリーズ

5相角駆動マイクロステップドライバ&ステッピングモータセット CSA-UBシリーズ外形図3

CSA／B-U■56Dシリーズ

5相角駆動マイクロステップドライバ&ステッピングモータセット CSA-UBシリーズ外形図4

CSA／B-U■60Dシリーズ

5相角駆動マイクロステップドライバ&ステッピングモータセット CSA-UBシリーズ外形図5

製品仕様

5相角駆動マイクロステップドライバ&ステッピングモータセット CSA-UBシリーズ仕様表

【セット内容】

1. ドライバ
2. モータ
3. モータ～ドライバ間ケーブル（60cm）
4. ドライバ信号ケーブル（60cm）
5. ドライバ電源ケーブル（60cm）
6. 取扱説明書

ドライバ仕様

モータ仕様

5相角駆動マイクロステップドライバ&ステッピングモータセット CSA-UBシリーズモータ仕様3

5相角駆動マイクロステップドライバ&ステッピングモータセット CSA-UBシリーズモータ仕様4

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

角フランジ寸法

(mm)

最大静止トルク(範囲）

(N･m)

最大静止トルク【詳細】

(N･m)

軸仕様

RoHS?

最小発注数量

28	~0.10	0.055	片軸	10	1個
28	~0.10	0.055	両軸	10	1個
28	0.11~1.00	0.116	片軸	10	1個
28	0.11~1.00	0.116	両軸	10	1個
42	0.11~1.00	0.237	片軸	10	1個
42	0.11~1.00	0.237	両軸	10	1個
42	0.11~1.00	0.341	片軸	10	1個
42	0.11~1.00	0.341	両軸	10	1個
42	0.11~1.00	0.43	片軸	10	1個
42	0.11~1.00	0.43	両軸	10	1個
56.4	0.11~1.00	0.678	片軸	10	1個
56.4	0.11~1.00	0.678	両軸	10	1個
56.4	1.01~2.00	1.106	片軸	10	1個
56.4	1.01~2.00	1.106	両軸	10	1個
56.4	1.01~2.00	1.876	片軸	10	1個
56.4	1.01~2.00	1.876	両軸	10	1個
60	0.11~1.00	0.882	片軸	10	1個
60	0.11~1.00	0.882	両軸	10	1個
60	1.01~2.00	1.341	片軸	10	1個
60	1.01~2.00	1.341	両軸	10	1個
60	2.01~	2.541	片軸	10	1個
60	2.01~	2.541	両軸	10	1個

通常単価(税別) (税込単価)	通常出荷日

18,500円 ( 20,350円 )	3日目
19,054円 ( 20,959円 )	3日目
19,517円 ( 21,469円 )	3日目
20,071円 ( 22,078円 )	3日目
17,482円 ( 19,230円 )	3日目
18,036円 ( 19,840円 )	3日目
17,574円 ( 19,331円 )	3日目
18,130円 ( 19,943円 )	3日目
18,130円 ( 19,943円 )	3日目
18,591円 ( 20,450円 )	3日目
18,500円 ( 20,350円 )	3日目
19,054円 ( 20,959円 )	3日目
18,870円 ( 20,757円 )	3日目
19,424円 ( 21,366円 )	3日目
20,163円 ( 22,179円 )	3日目
20,626円 ( 22,689円 )	3日目
19,728円 ( 21,701円 )	3日目
20,256円 ( 22,282円 )	3日目
20,256円 ( 22,282円 )	3日目
20,718円 ( 22,790円 )	3日目
22,938円 ( 25,232円 )	3日目
23,494円 ( 25,843円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・2相モータで5相モータ相当の分解能を低コストで実現。
・最大25,600分割/1回転（最小ステップ角：0.0140625°）。
・選べる16段階分割（1～128）。
・16段階電流設定：0～3.0A（Max）。
・正転／逆転リミット入力付。
・オートパワーダウン機能。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
