両端軸受 グランドパッキン方式 FU型
- 通常単価(税別)
- 46,121円～229,722円
- 税込単価
- 50,733円～252,694円
通常出荷日：25日目
エンドプレート（ケーシング）に溶接するだけのため、組立時間を短縮。ステンレス品も取扱い。【特長】・駆動...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

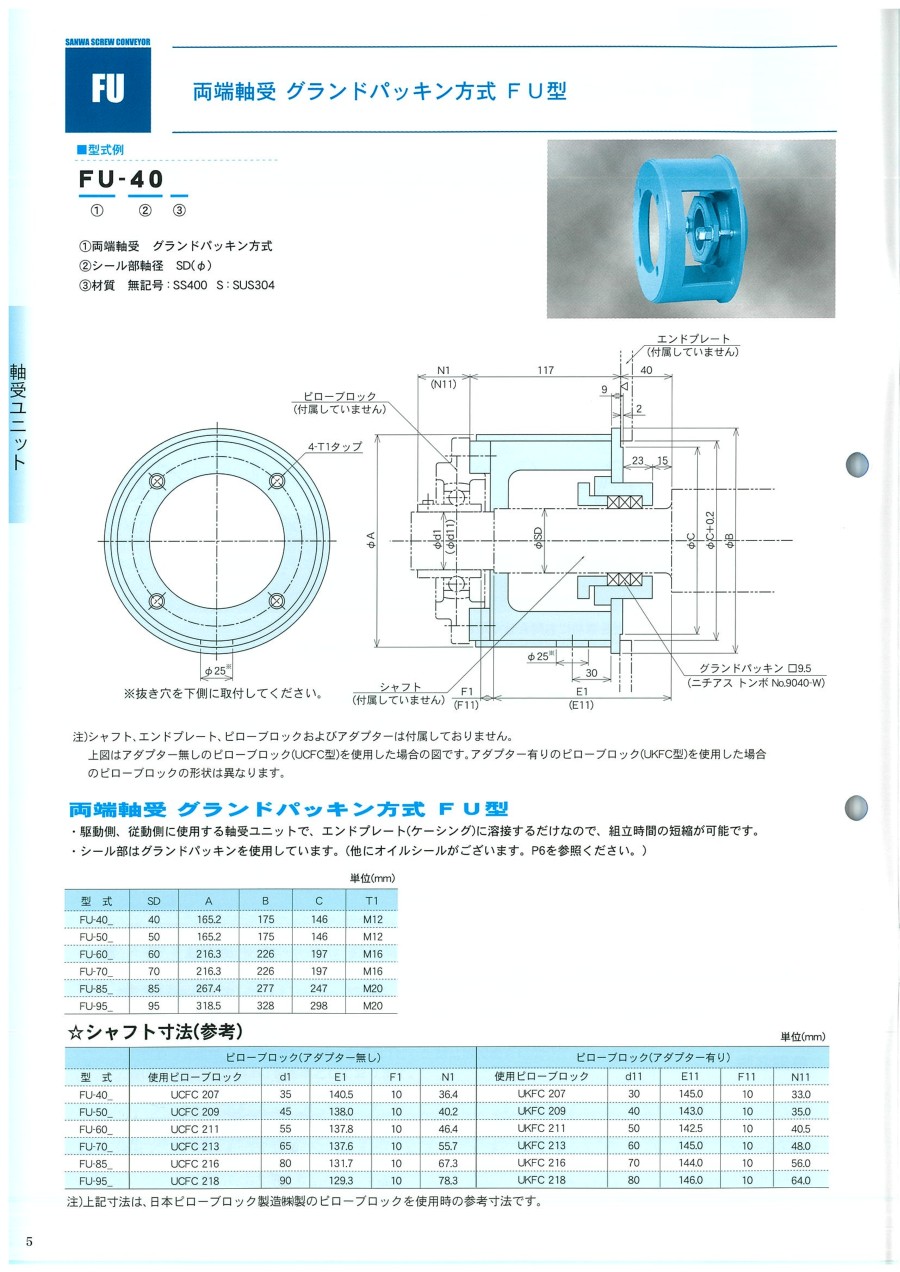

外形図
※抜き穴を下側に取付してください。
注）シャフト、エンドプレート、ピローブロックおよびアダプターは付属しておりません。
規格表
選定サポート情報
注文例
（1）両端軸受 グランドパッキン方式
（2）シール部軸径 SD（φ）
（3）材質 無記号：SS400 S:SUS304
技術情報・設計アイデア
シャフト寸法（参考）
| 型式 | ピローブロック（アダプター無し） | ピローブロック（アダプター有り） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 使用ピローブロック | d1 | E1 | F1 | N1 | 使用ピローブロック | d11 | E11 | F11 | N11 | |
| FU-40_ | UCFC 207 | 35 | 140.5 | 10 | 36.4 | UKFC 207 | 30 | 145.0 | 10 | 33.0 |
| FU-50_ | UCFC 209 | 45 | 138.0 | 10 | 40.2 | UKFC 209 | 40 | 143.0 | 10 | 35.0 |
| FU-60_ | UCFC 211 | 55 | 137.8 | 10 | 46.4 | UKFC 211 | 50 | 142.5 | 10 | 40.5 |
| FU-70_ | UCFC 213 | 65 | 137.6 | 10 | 55.7 | UKFC 213 | 60 | 145.0 | 10 | 48.0 |
| FU-85_ | UCFC 216 | 80 | 131.7 | 10 | 67.3 | UKFC 216 | 70 | 144.0 | 10 | 56.0 |
| FU-95_ | UCFC 218 | 90 | 129.3 | 10 | 78.3 | UKFC 218 | 80 | 146.0 | 10 | 64.0 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
52,269円 ( 57,496円 ) | 25日目 |
105,274円 ( 115,801円 ) | 25日目 |
46,121円 ( 50,733円 ) | 25日目 |
112,465円 ( 123,712円 ) | 25日目 |
65,634円 ( 72,197円 ) | 25日目 |
126,501円 ( 139,151円 ) | 25日目 |
63,075円 ( 69,383円 ) | 25日目 |
154,156円 ( 169,572円 ) | 25日目 |
81,190円 ( 89,309円 ) | 25日目 |
197,103円 ( 216,813円 ) | 25日目 |
91,542円 ( 100,696円 ) | 25日目 |
229,722円 ( 252,694円 ) | 25日目 |
詳細情報
基本情報
エンドプレート（ケーシング）に溶接するだけのため、組立時間を短縮。ステンレス品も取扱い。
【特長】
・駆動側、従動側に使用する軸受ユニットで、エンドプレート（ケーシング）に溶接するだけなので、組立時間の短縮が可能です。
・シール部はグランドパッキンを使用しています（他にオイルシールがございます）
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
両端軸受 グランドパッキン方式 FU型のレビュー
スクリューコンベアの軸受け取付用
5
5.02019/06/08
客先での使用例を真似しました。水平仕様のスクリューコンベアに使いました。（250Aサイズ）
強度は実績済です。グランドパ...もっと読む
0人が参考にしています。
