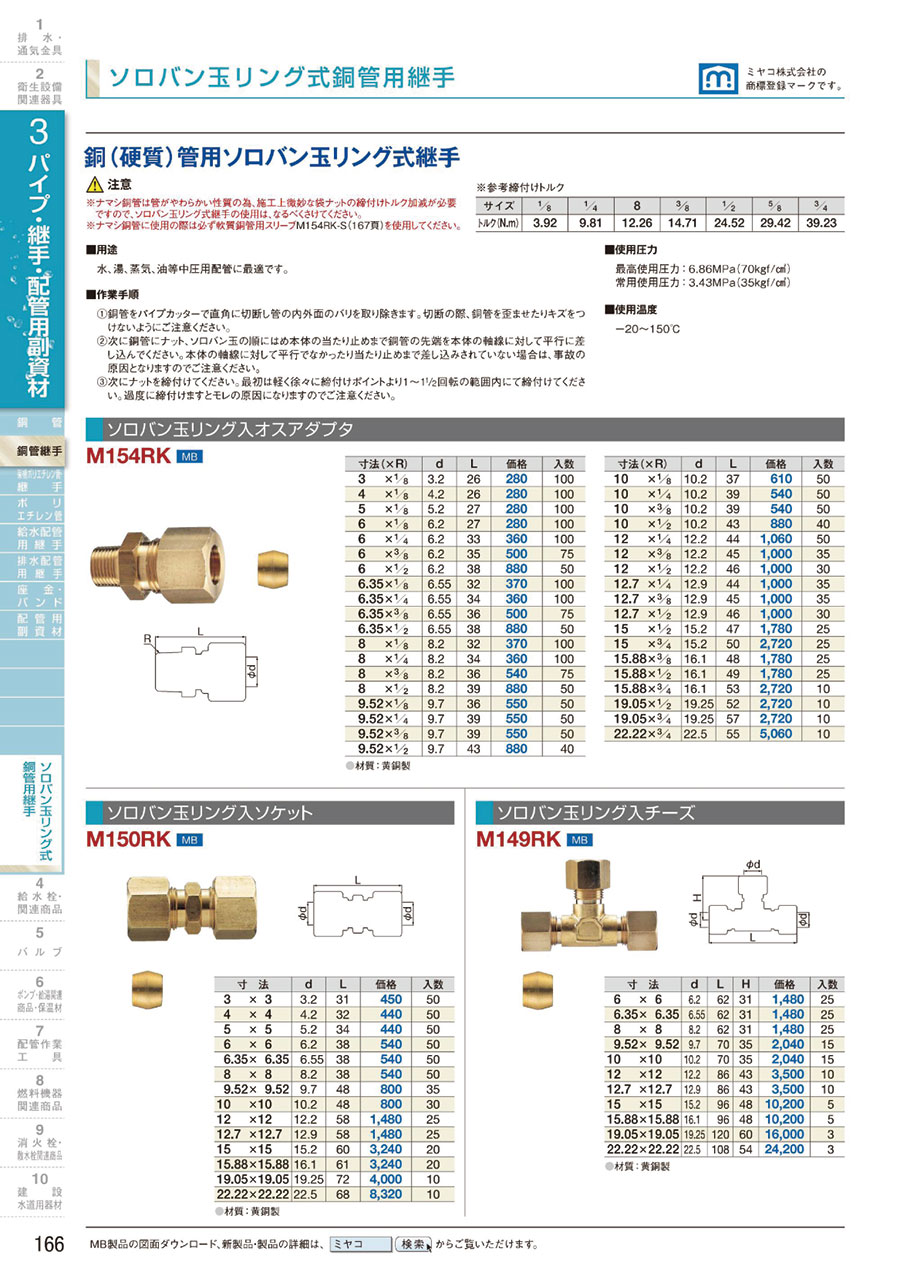

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="銅管継手 ソロバン玉リング式銅管用継手 ソロバン玉リング入オスアダプタ 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000824469/221000824469_001_20230801115854.gif" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><h4 class="m-h4--wysiwyg">材質</h4><p>黄銅製</p><h4 class="m-h4--wysiwyg">使用圧力</h4><p>最高使用圧力：6.86MPa（70kgf/cm<sup>2</sup>）<br />常用使用圧力：3.43MPa（35kgf/cm<sup>2</sup>）</p><h4 class="m-h4--wysiwyg">使用温度</h4><p>-20～+150℃</p><h3 class="m-h3--wysiwyg">規格表</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="銅管継手 ソロバン玉リング式銅管用継手 ソロバン玉リング入オスアダプタ 規格表" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000824469/221000824469_002_20230801115854.jpg" /></div></div><h3 class="m-h3--wysiwyg">使用例</h3><h4 class="m-h4--wysiwyg">作業手順</h4><ul class="m-noteslist"><li>（1）銅管をパイプカッターで直角に切断し管の内外面のバリを取り除きます。切断の際、銅管を歪ませたりキズをつけないようにご注意ください。</li><li>（2）次に銅管にナット、ソロバン玉の順にはめ本体の当たり止めまで銅管の先端を本体の軸線に対して平行に差し込んでください。本体の軸線に対して平行でなかったり当たり止めまで差し込みされていない場合は、事故の原因となりますのでご注意ください。</li><li>（3）次にナットを締付けてください。最初は軽く徐々に締付けポイントより1～1&nbsp;1/2回転の範囲内にて締付けてください。過度に締付けますとモレの原因になりますのでご注意ください。</li></ul><h3 class="m-h3--wysiwyg">注意・禁止事項</h3><h4 class="m-h4--wysiwyg">注意・禁止事項</h4><p>※ナマシ銅管は管がやわらかい性質の為、施工上微妙な袋ナットの締付けトルク加減が必要ですので、ソロバン玉リング式継手の使用は、なるべくさけてください。</p><p>※ナマシ銅管に使用の際は必ず軟質銅管用スリーブM154RK-Sを使用してください。</p><p style="margin-top: 10px">※参考締付けトルク</p><table class="m-table" summary="銅管継手 ソロバン玉リング式銅管用継手 ソロバン玉リング入オスアダプタ 注意事項"><colgroup><col width="19.0%" /><col width="11.6%" /><col width="11.6%" /><col width="11.6%" /><col width="11.6%" /><col width="11.6%" /><col width="11.6%" /><col width="11.6%" /></colgroup><thead><tr><th style="text-align: center;">サイズ</th><th style="text-align: center;">1/8</th><th style="text-align: center;">1/4</th><th style="text-align: center;">8</th><th style="text-align: center;">3/8</th><th style="text-align: center;">1/2</th><th style="text-align: center;">5/8</th><th style="text-align: center;">3/4</th></tr></thead><tbody><tr><td style="text-align: center;">トルク（N・m）</td><td style="text-align: center;">3.92</td><td style="text-align: center;">9.81</td><td style="text-align: center;">12.26</td><td style="text-align: center;">14.71</td><td style="text-align: center;">24.52</td><td style="text-align: center;">29.42</td><td style="text-align: center;">39.23</td></tr></tbody></table>
