ポップリベットシールドリベット AD-SSH（アルミ-ステン）【1～1000個入り】
- 通常単価(税別)
- 303円～51,376円
- 税込単価
- 333円～56,514円
水圧がかかる部位の締結に最適な、シールドタイプリベット。 【特長】 ・アルミーステンリベット。 ・リベ...
詳細を確認
- 表面処理
- なし
- 頭部の形状
- 丸頭
- 販売単位
- 箱・パック
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
シールドタイプリベット（AD SSH）の特長

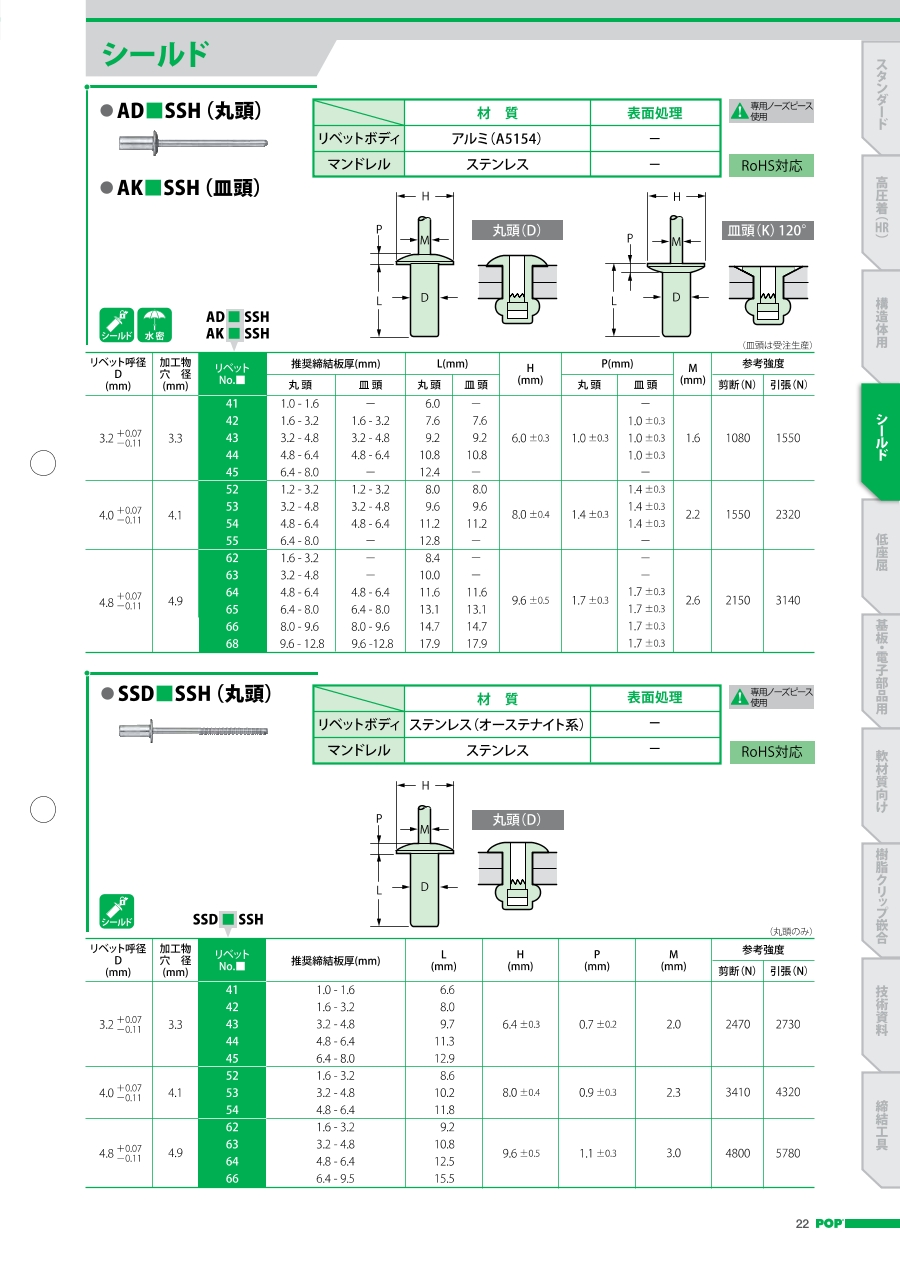

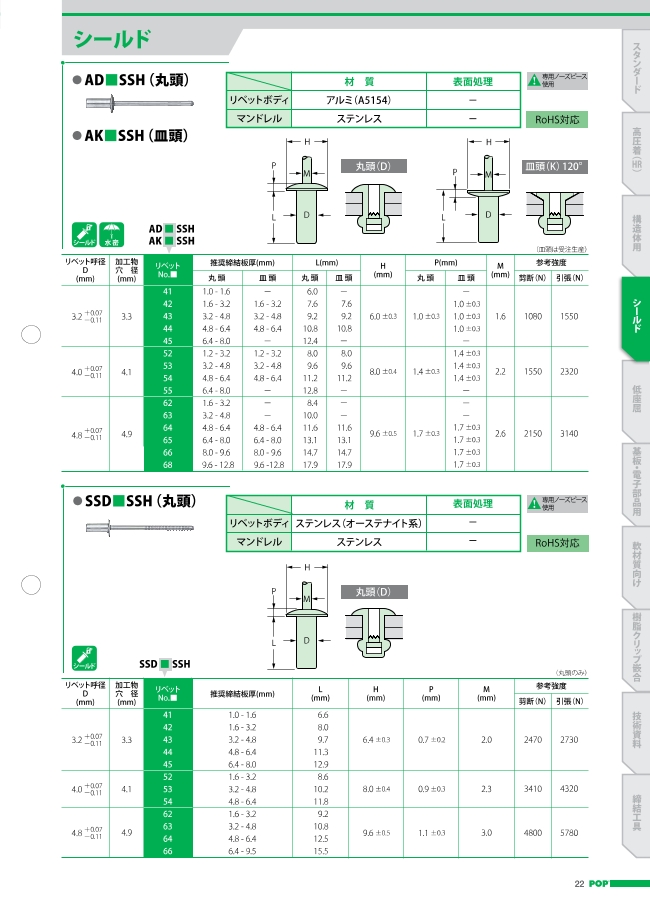

外形図
- シールド
- 水密
| 材質 | 表面処理 | |
|---|---|---|
| リべットボティ | アルミ(A5154) | - |
| マンドレル | ステンレス | - |
寸法
寸法図
| リべット呼径 D (mm) | 加工物 穴径 (mm) | リべット No.■ | 推奨締結板厚(mm) | L(mm) | H (mm) | P (mm) | M (mm) | 参考強度 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 丸頭 | 皿頭 | 丸頭 | 皿頭 | 丸頭 | 皿頭 | 剪断(N) | 引張(N) | ||||||
| 3.2 | +0.07 -0.11 | 3.3 | 41 42 43 44 45 | 1.0-1.6 1.6-3.2 3.2-4.8 4.8-6.4 6.4-8.0 | - 1.6-3.2 3.2-4.8 4.8-6.4 - | 6.0 7.6 9.2 10.8 12.4 | - 7.6 9.2 10.8 - | 6.0±0.3 | 1.0±0.3 | - 1.0±0.3 1.0±0.3 1.0±0.3 - | 1.6 | 1080 | 1550 |
| 4.0 | +0.07 -0.11 | 4.1 | 52 53 54 55 | 1.2-3.2 3.2-4.8 4.8-6.4 6.4-8.0 | 1.2-3.2 3.2-4.8 4.8-6.4 - | 8.0 9.6 11.2 12.8 | 8.0 9.6 11.2 - | 8.0±0.4 | 1.4±0.3 | 1.4±0.3 1.4±0.3 1.4±0.3 - | 2.2 | 1550 | 2320 |
| 4.8 | +0.07 -0.11 | 4.9 | 62 63 64 65 66 68 | 1.6-3.2 3.2-4.8 4.8-6.4 6.4-8.0 8.0-9.6 9.6-12.8 | - - 4.8-6.4 6.4-8.0 8.0-9.6 9.6-12.8 | 8.4 10.0 11.6 13.1 14.7 17.9 | - - 11.6 13.1 14.7 17.9 | 9.6±0.5 | 1.7±0.3 | - - 1.7±0.3 1.7±0.3 1.7±0.3 1.7±0.3 | 2.6 | 2150 | 3140 |
開発秘話
お客様のニーズに応えるべく、今まで培ってきた設計ノウハウと生産技術を組み合わせ、商品開発を進めています。
お客様のご要望にお答えできる製品を提案していきます。
絞り込み条件：4 項目の仕様が未選択です
商品分類
- その他
呼び(mm)
- 3.2
- 4.0
- 4.8
推奨締結板厚(mm)
- 1.0～1.6
- 1.2～3.2
- 1.6～3.2
- 3.2～4.8
- 4.8～6.4
- 6.4～8.0
- 8.0～9.6
- 9.6～12.8
長さ L(mm)
- 6.0
- 7.6
- 8.0
- 8.4
- 9.2
- 9.6
- 10.0
- 10.8
- 11.2
- 11.6
- 12.4
- 12.8
- 13.1
- 14.7
- 17.9
材質1
- ボディ：アルミ マンドレル：ステンレス
- ボディ：アルミ、マンドレル：ステンレス
- 鉄
タイプ
- AD*SSH
- AD*SSH-FT
出荷日
- すべて
- 1日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
26,516円 ( 29,168円 ) | 1日目 |
27,077円 ( 29,785円 ) | 1日目 |
23,320円 ( 25,652円 ) | 1日目 |
29,390円 ( 32,329円 ) | 1日目 |
30,968円 ( 34,065円 ) | 1日目 |
29,803円 ( 32,783円 ) | 1日目 |
31,759円 ( 34,935円 ) | 1日目 |
303円 ( 333円 ) | 1日目 |
348円 ( 383円 ) | 1日目 |
47,468円 ( 52,215円 ) | 1日目 |
48,256円 ( 53,082円 ) | 1日目 |
336円 ( 370円 ) | 1日目 |
376円 ( 414円 ) | 1日目 |
50,417円 ( 55,459円 ) | 1日目 |
51,376円 ( 56,514円 ) | 1日目 |
詳細情報
基本情報
水圧がかかる部位の締結に最適な、シールドタイプリベット。
【特長】
・アルミーステンリベット。
・リベットボディが袋状にマンドレルヘッドを覆い、マンドレルヘッドが座屈側から脱落しない。
・軽量な締結工具にて作業をするため、長時間の作業でも負担にならない。
・溶接工法のようにスパッタ処理等もなく、締結後の後処理が不要。
・火花やチリが発生しない作業環境に優しい締結方法。組み立てラインの自動化にも優れる。
【用途】
・トラックBODYに数多く使用。アルミコンテナに使用。
・PCサーバーのように筐体内に異物の進入を許さない精密機器での使用に最適。
