銅管用 B型くい込継手 GL-2型 MALE ELBOW
- 通常単価(税別)
- 1,340円～14,056円
- 税込単価
- 1,474円～15,462円
通常出荷日：在庫品1日目～7日目一部当日出荷可能
高圧で利用可能な銅管用の、B型くい込継手。短納期で各種取り揃えております。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本シリーズは全て金色となります。
未確定：候補が29型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

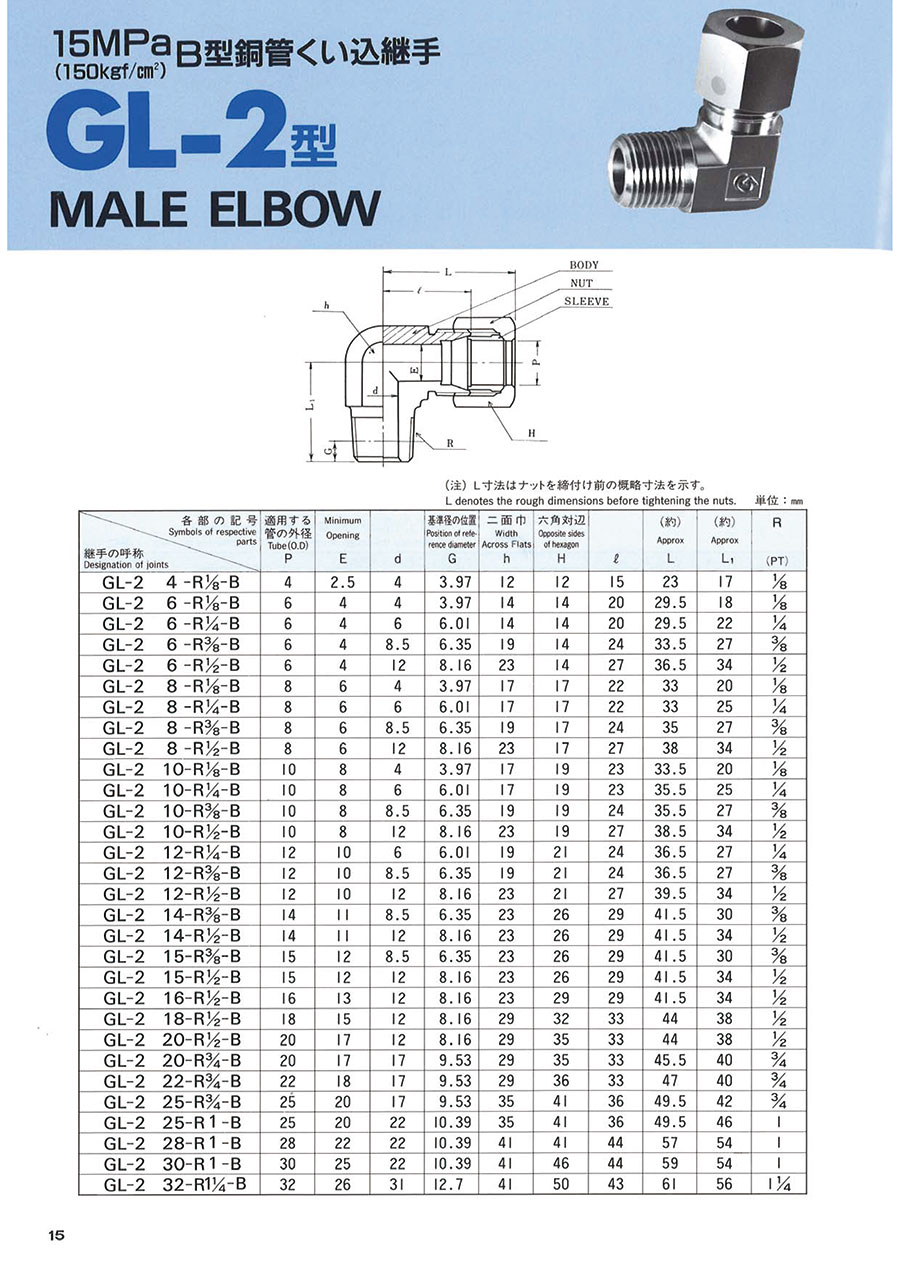

外形図
（注）L寸法はナットを締付け前の概略寸法を示す。
製品仕様
（構造）
（a）喰込継手はD、C、Fの3点で構成されます。
（b）接続はCを先に、次にFをパイプに挿入後パイプ先端を必ずEにつき当るまで入れ、締付けを行います。トルクがかかり始めてから1 1/2～1 3/4回転程度の締付けが適合です。
（c）挿入されるパイプの先端は直角に切断し、バリがない様、又スリーブの接着方向を絶対に間違えない様十分注意してセットしてください。
（d）締付け後の取りはずし、組立ての繰り返しは可能です。その時は前回の締付け時点より多少増締めしてください。繰り返しは5回位です。
（材質）
- 本体：JIS H3250-快削黄銅棒（C3604BD-F）
- ナット：JIS H3250-鍛造用黄銅棒（C3771BE-F）
（定格圧力）
静圧及び上下振動試験による安全率を4以上と定め下記表の通りです。
| 適用する管外径（TubeO-D） | 4φ～15φ | 16φ～25φ | 28φ～40φ |
|---|---|---|---|
| 定格圧力MPa | 15.0 | 12.0 | 7.0 |
| 最高圧力温度MPa | 208℃ | ||
| 5.0 | 3.5 | 1.5 | |
規格表
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,363円 ( 1,499円 ) | 2日目 |
2,849円 ( 3,134円 ) | 2日目 |
1,340円 ( 1,474円 ) | 在庫品1日目当日出荷可能 |
1,426円 ( 1,569円 ) | 在庫品1日目当日出荷可能 |
2,357円 ( 2,593円 ) | 2日目 |
3,062円 ( 3,368円 ) | 2日目 |
1,631円 ( 1,794円 ) | 在庫品1日目当日出荷可能 |
1,672円 ( 1,839円 ) | 在庫品1日目当日出荷可能 |
2,339円 ( 2,573円 ) | 2日目 |
2,867円 ( 3,154円 ) | 在庫品1日目当日出荷可能 |
2,400円 ( 2,640円 ) | 在庫品1日目当日出荷可能 |
2,518円 ( 2,770円 ) | 2日目 |
2,057円 ( 2,263円 ) | 在庫品1日目当日出荷可能 |
2,584円 ( 2,842円 ) | 在庫品1日目当日出荷可能 |
1,828円 ( 2,011円 ) | 6日目 |
1,939円 ( 2,133円 ) | 在庫品1日目当日出荷可能 |
3,286円 ( 3,615円 ) | 2日目 |
3,158円 ( 3,474円 ) | 2日目 |
3,450円 ( 3,795円 ) | 2日目 |
3,384円 ( 3,722円 ) | 2日目 |
4,163円 ( 4,579円 ) | 2日目 |
4,514円 ( 4,965円 ) | 2日目 |
4,857円 ( 5,343円 ) | 2日目 |
4,969円 ( 5,466円 ) | 2日目 |
5,693円 ( 6,262円 ) | 2日目 |
6,820円 ( 7,502円 ) | 2日目 |
7,067円 ( 7,774円 ) | 7日目 |
12,046円 ( 13,251円 ) | 2日目 |
14,056円 ( 15,462円 ) | 2日目 |
詳細情報
基本情報
高圧で利用可能な銅管用の、B型くい込継手。短納期で各種取り揃えております。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本シリーズは全て金色となります。
カタログ
