フジトク

炭素鋼用 圧力計ユニオン（PF） A2

炭素鋼用 圧力計ユニオン（PF） A2
通常単価(税別)
1,164円～1,810円
税込単価
1,280円～1,991円
通常出荷日：2日目～5日目

内外の高温・高熱にも十分耐え得る構造・機能になっており、振動・衝撃・苛酷な使用にも耐久性をもっておりま...

詳細を確認

よく一緒に見られています

炭素鋼用 ハーフユニオン S

フジトク

炭素鋼用 ハーフユニオン S
通常価格(税別)： 572円 (税込価格：629円)

通常出荷日：在庫品1日目

よく一緒に見られています

炭素鋼用 ハーフユニオン（PF） SO

フジトク

炭素鋼用 ハーフユニオン（PF） SO
通常価格(税別)： 639円 (税込価格：703円)

通常出荷日：2 日目

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

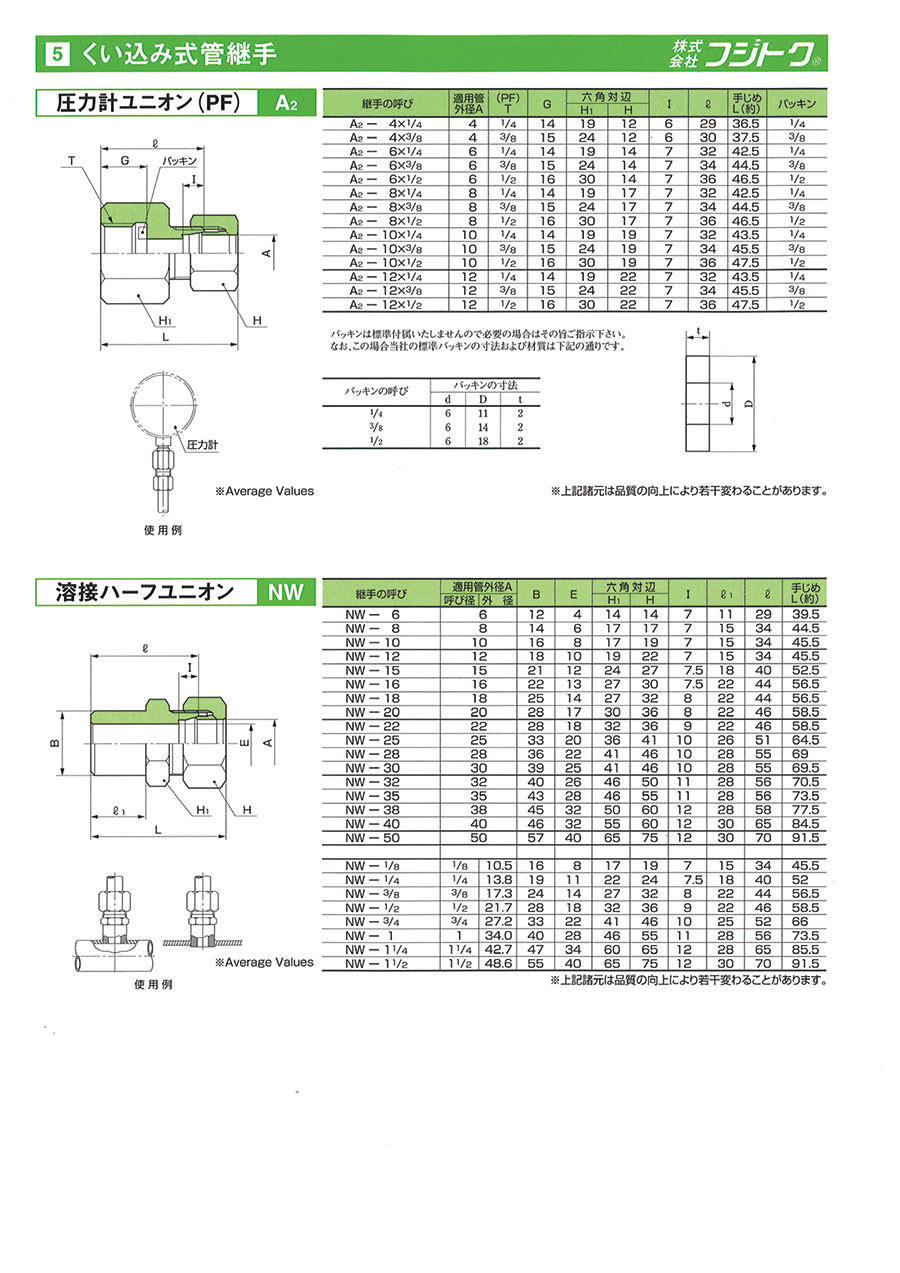

炭素鋼用 圧力計ユニオン（PF） A2 外形図

製品仕様

材料と材質

材料はバーストック材および鍛造材を使用。材質は本体・ナット・止めナットはJIS G4051のS15C～S45Cを使用し、スリーブの材質は低炭素鋼を用い、表面硬化処理を施してあります。

適応流体

対応する管：水、空気、油、蒸気、粉体

規格表

炭素鋼用 圧力計ユニオン（PF） A2 規格表

※上記諸元は品質の向上により若干変わることがあります。

使用例

炭素鋼用 圧力計ユニオン（PF） A2 使用例

用途

工作機械・産業機械・建設機械・船舶・航空機・車輛〔建設車輛・鉄道車輛〕・射出成形機・化学プラント・その他あらゆる高圧配管に。

型番リスト

表示件数
  • 1
    • 型番
    A2-6X1/4
    A2-6X3/8
    A2-8X1/4
    A2-8X3/8
    A2-10X1/2
    A2-10X1/4
    A2-10X3/8
    A2-12X1/2
    A2-12X1/4
    A2-12X3/8

    適用管外径1

    (mm)

    ねじの呼び

    		最小発注数量
    6
    1/4B(8A)
    1個
    6
    3/8B(10A)
    1個
    8
    1/4B(8A)
    1個
    8
    3/8B(10A)
    1個
    10
    1/2B(15A)
    1個
    10
    1/4B(8A)
    1個
    10
    3/8B(10A)
    1個
    12
    1/2B(15A)
    1個
    12
    1/4B(8A)
    1個
    12
    3/8B(10A)
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,243円
    ( 1,367円 )
    2日目
    1,303円
    ( 1,433円 )
    2日目
    1,164円
    ( 1,280円 )
    2日目
    1,288円
    ( 1,417円 )
    2日目
    1,754円
    ( 1,929円 )
    2日目
    1,219円
    ( 1,341円 )
    5日目
    1,381円
    ( 1,519円 )
    2日目
    1,810円
    ( 1,991円 )
    2日目
    1,351円
    ( 1,486円 )
    2日目
    1,422円
    ( 1,564円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    内外の高温・高熱にも十分耐え得る構造・機能になっており、振動・衝撃・苛酷な使用にも耐久性をもっております。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
