スパイラルギヤ IS
- 通常単価(税別)
- 1,500円～14,650円
- 税込単価
- 1,650円～16,115円
通常出荷日：4日目～39日目
【特長】回転軸の向きを変える際、多く使用される歯車です。【仕様】材質：S45C（JIS G 4051）...
詳細を確認未確定：候補が50型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
形状:H4
製品仕様
| 材質 | S45C（JIS G 4051） |
|---|---|
| 歯形、精度 | 並歯、JISN8級（旧JIS4級） |
| 圧力角 | 20° |
| ネジレ角 | 45° |
| 表面処理 | 黒染め |
| 歯面仕上 | 切削 |
| 穴径公差 | JIS H7級 |
規格表
MP=1.0
MP=1.5
MP=2.0
MP=2.5
MP=3.0
MP=4.0
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,500円 ( 1,650円 ) | 4日目 |
1,500円 ( 1,650円 ) | 4日目 |
1,705円 ( 1,876円 ) | 4日目 |
1,531円 ( 1,684円 ) | 4日目 |
1,713円 ( 1,884円 ) | 4日目 |
1,835円 ( 2,019円 ) | 4日目 |
2,031円 ( 2,234円 ) | 4日目 |
2,031円 ( 2,234円 ) | 4日目 |
2,929円 ( 3,222円 ) | 4日目 |
3,170円 ( 3,487円 ) | 4日目 |
3,216円 ( 3,538円 ) | 4日目 |
3,910円 ( 4,301円 ) | 4日目 |
3,910円 ( 4,301円 ) | 4日目 |
4,697円 ( 5,167円 ) | 4日目 |
4,697円 ( 5,167円 ) | 5日目 |
5,678円 ( 6,246円 ) | 4日目 |
5,678円 ( 6,246円 ) | 4日目 |
1,970円 ( 2,167円 ) | 4日目 |
2,067円 ( 2,274円 ) | 4日目 |
2,006円 ( 2,207円 ) | 4日目 |
2,006円 ( 2,207円 ) | 4日目 |
2,293円 ( 2,522円 ) | 4日目 |
2,293円 ( 2,522円 ) | 4日目 |
2,734円 ( 3,007円 ) | 4日目 |
2,734円 ( 3,007円 ) | 4日目 |
4,267円 ( 4,694円 ) | 4日目 |
4,255円 ( 4,681円 ) | 7日目 |
4,979円 ( 5,477円 ) | 4日目 |
4,979円 ( 5,477円 ) | 4日目 |
5,279円 ( 5,807円 ) | 4日目 |
5,101円 ( 5,611円 ) | 39日目 |
7,467円 ( 8,214円 ) | 4日目 |
7,467円 ( 8,214円 ) | 4日目 |
11,996円 ( 13,196円 ) | 4日目 |
2,170円 ( 2,387円 ) | 4日目 |
2,170円 ( 2,387円 ) | 4日目 |
2,855円 ( 3,141円 ) | 4日目 |
3,268円 ( 3,595円 ) | 4日目 |
3,268円 ( 3,595円 ) | 4日目 |
3,583円 ( 3,941円 ) | 4日目 |
3,583円 ( 3,941円 ) | 4日目 |
5,929円 ( 6,522円 ) | 4日目 |
5,929円 ( 6,522円 ) | 4日目 |
7,219円 ( 7,941円 ) | 4日目 |
8,244円 ( 9,068円 ) | 4日目 |
8,244円 ( 9,068円 ) | 4日目 |
10,919円 ( 12,011円 ) | 4日目 |
10,919円 ( 12,011円 ) | 4日目 |
14,650円 ( 16,115円 ) | 4日目 |
14,650円 ( 16,115円 ) | 4日目 |
詳細情報
基本情報
【特長】
回転軸の向きを変える際、多く使用される歯車です。
【仕様】
材質：S45C（JIS G 4051）
歯形、精度：並歯、JISN8級（旧JIS4級）
圧力角：20°
ネジレ角：45°
表面処理 ：黒染め
歯面仕上：切削
穴径公差： JIS H7級

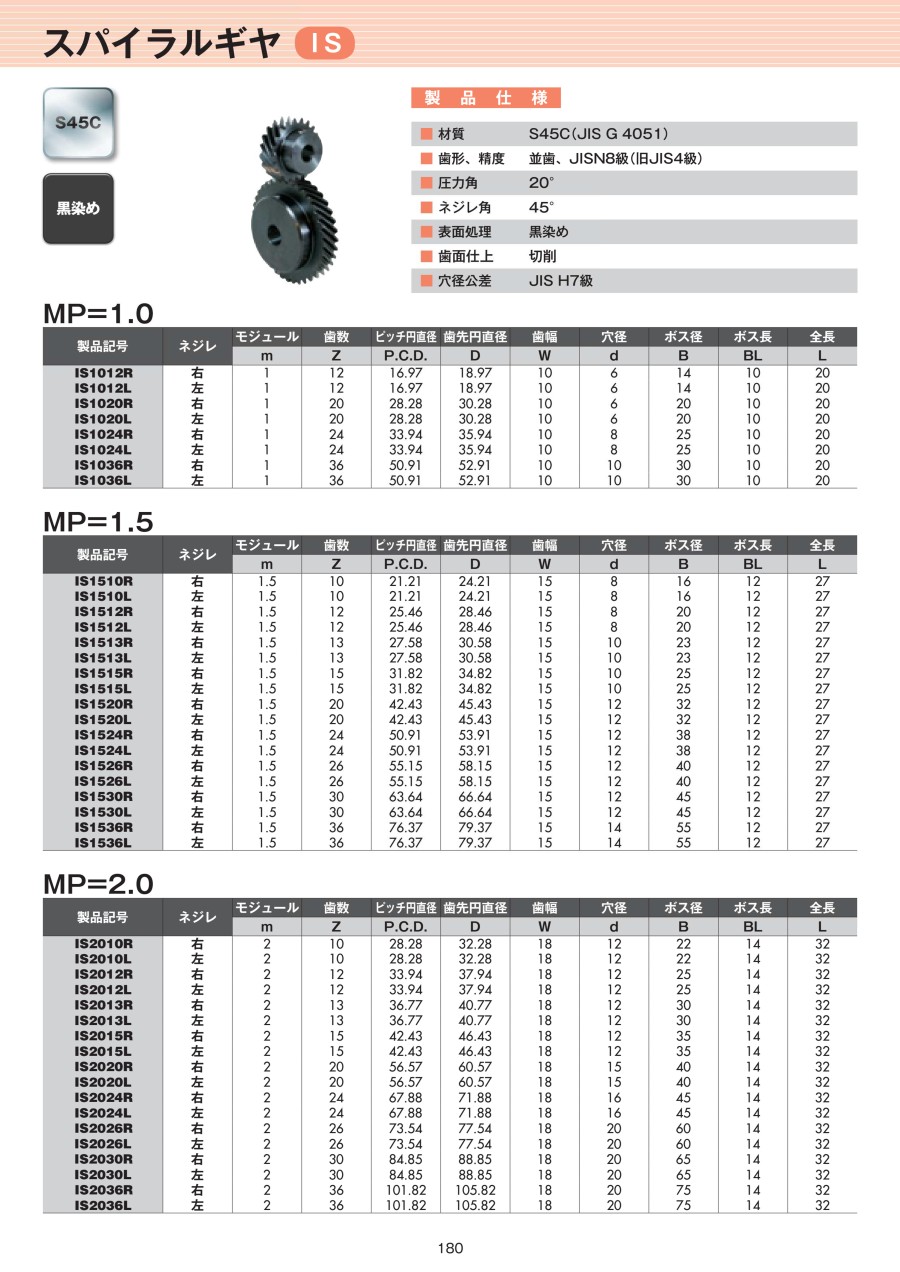

カタログ
商品担当おすすめ
スパイラルギヤ ISのレビュー
ボール盤に使用
5
5.02021/06/23
ボール盤のテーブルを駆動させる部品に、このスパイラルギア(IS2010R、IS2030R)を使用しました。気になる点もと...もっと読む
1人が参考にしています。
