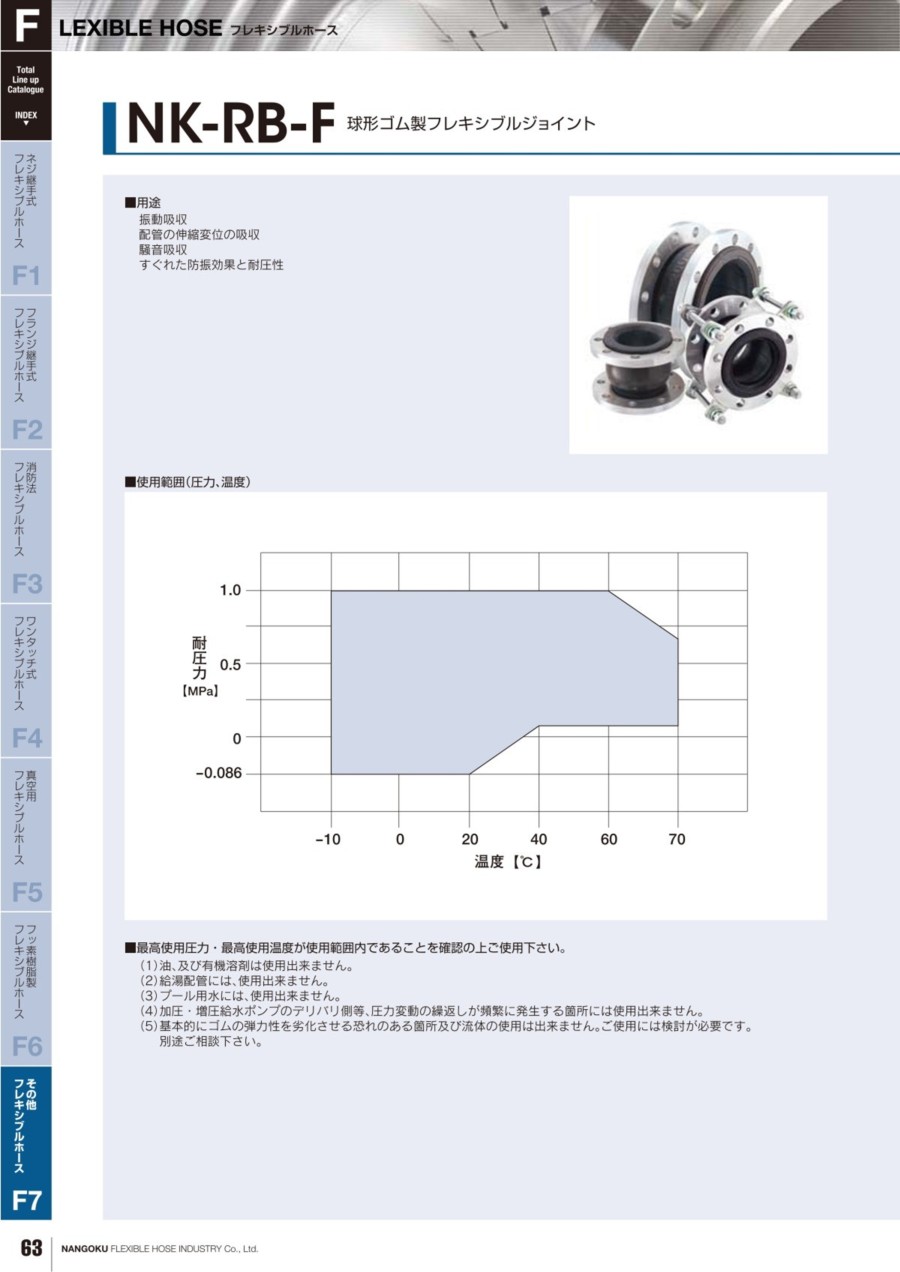

NK-RB-F 球形ゴム製フレキシブルジョイント

外形図

製品仕様

ベローズ形伸縮管継手

• 各変位は許容変位量の範囲でご使用ください。
• 取付時寸法許容値は許容変位量に含みます。（許容変位量＝取付時変位量＋稼動変位量）
• 表中に示す各変位量は、単独変位の場合を示しますので複合変位の場合は補正を要します。

材質

• 標準品はJIS10Kフランジを使用。JIS5K・JIS20K、上水、JPI、ANSI等の各規格フランジも対応可能。
• フランジの材質は、標準品SS400使用。SUS304、SUS316、SUS316L、S25C、塩ビ等対応可能。（タイロッドには球面座、球面ナット、緩衝材等も取付可能。）

注意・禁止事項

使用上の注意事項

最高使用圧力・最高使用温度が使用範囲内であることを確認の上ご使用ください。
（1）油、及び有機溶剤は使用できません。（D-FLEXをご使用ください。）
（2）給湯配管には、使用できません。（D-FLEXをご使用ください。）
（3）プール用水には、使用できません。（プール用水等の循環ポンプ周りには、D-FLEXをご使用ください。）
（4）加圧・増圧給水ポンプのデリバリ側等、圧力変動の繰返しが頻繁に発生する箇所には使用できません。
（5）基本的にゴムの弾力性を劣化させる恐れのある箇所及び流体の使用はできません。

保管上の注意事項

（1）運送中・保管中、製品に損傷を与えないように十分にご注意ください。また損傷がある場合は使用しないでください。
（2）長期保管する場合、冷暗所に保管して直射日光避けてください。
（3）温度40℃以上及び過度の湿度、水分のある場所に長時間放置しないでください。
（4）製品に火気が当たらないように注意してください。
（5）製品に荷重をかけないように注意してください。
（6）有機溶剤・油類が付着しやすい場所での保管はしないでください。

耐用年数

• 製品はゴムと補強層からなる複合弾性体で、永久的なものではなく寿命のある製品です。
• 製品の寿命は様々な原因によって大きく左右されるため、一概に何年と言い切ることができません。
• 通常の平均的使用状況下における基準耐用年数を以下のように考えております。
  （1）基準耐用年数：約6～10年度
  （2）平均的使用状況：
  最高使用湿度 常温（0～40℃）
  最高使用圧力 0.98MPa（10kgf/cm²）
  起動停止頻度 10～20回/日
  稼働時間 10時間未満/日
• 設置状況 正しい芯出しによる無理のない配管状態、適切な固指示状態であること。
• 製品の基準耐用年数は設置状況や変位の負荷状況、稼働時間など様々な要因により大きく変動しますので、あくまでも目安としてご理解ください。
  また、製品の寿命を的確に判断し事故を未然に防止するため、保守点検を実施されるようにお願い致します。

エクスパンションジョイント（ベローズ）の保管および取付について

• 梱包材（木箱・段ボール箱）を落としたり、叩いたりしないでください。
• 開梱御、輸送による損傷、打痕、異物混入などがないか確認してください。もし、それらを発見したら、速やかに取り除くか、製造元へ連絡してください。
• 保管は高温多湿を避け、安全な場所でお願い致します。
• 配管終了まで、セットボルトを外さないでください。
• 配管終了まで、保護材や吸湿乾燥剤を除去しないでください。
• ベローズを吊上げる時は、指示通り、もしくは適切な部分に吊りフックをかけてください。
• ベローズまたは、ベローズカバーにチェーンや吊りフックを絶対にかけないでください。
• 溶接作業の際は、ベローズに耐溶接スパッタの保護シートを使用してください。
• 塩化物を含む洗浄剤を使用しないでください。
• スチールウールやワイヤーブラシでベローズを傷つけないでください。
• ベローズはねじれを吸収できません。取付の際にフランジボルト穴の位置合わせを無理やり行わないでください。
• 耐圧テストを行う前にエクスパンションジョイントを固定させてください。
• 設計圧力の1.5倍以内で試験を行ってください。※セットボルトは推力保持用ではありません。
