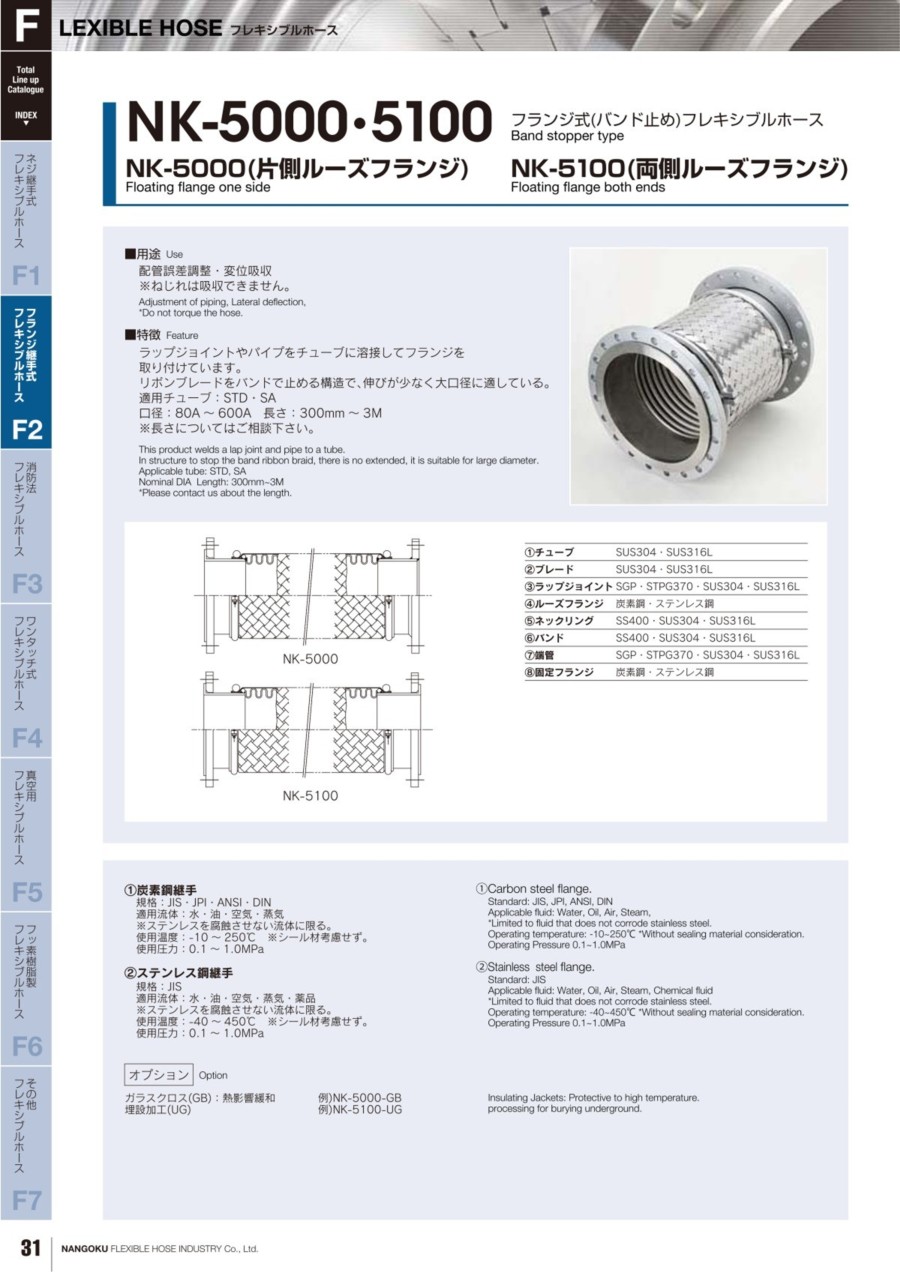

NK-5000・5100 フランジ式（バンド止め）フレキシブルホース
- 通常単価(税別)
- 42,807円～2,970,613円
- 税込単価
- 47,088円～3,267,674円
板ブレードタイプの大口径用フレキシブルホース。【特長】・ラップジョイントを使用し両端にルーズのフランジ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ねじれは吸収できないので注意。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
NK-5100
製品仕様
NK-5000（片側固定フランジ×片側ルーズフランジタイプ）
NK-5100（両側ルーズフランジタイプ）
仕様
■低圧炭素鋼継手
- 温度：-10～+250℃ ※シール材考慮せず。
- 設計圧力：口径により異なる
- 流体：空気・水・蒸気・油
■低圧ステンレス継手
- 温度：-40～+450℃ ※シール材考慮せず。
- 設計圧力：口径により異なる
- 流体：空気・水・蒸気・油・薬品
NK-5000・NK-5100の材質
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | フランジ | SS400、S25C、SUS304、316、316L |
| 2 | ラップジョイント | SGP、STPG370、SUS304、316、316L |
| 3 | バンド | SS400、SUS304、316L |
| 4 | ブレード止リング | SS400、SUS304 |
| 5 | チューブ | SUS304、316L |
| 6 | ブレード | SUS304、316L |
| 7 | 端管 | SGP、STPG370、SUS304、316、316L |
| 8 | フランジ | SS400、S25C、SUS304、316、316L |
50A-1000A
規格表
SA
| 呼称径 | 内径 （φmm） | 外径(φmm) | ピッチ （mm） | 板厚 （t） | 曲げ半径（mm） | 耐圧力（MPa） | チューブ重量 （kg/m） | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 裸 | ブレード | 最小 | 繰返し | 板1重ブレード | 板2重ブレード | |||||
| 80A | 79.0 | 100.5 | 102.5 | 14.0 | 0.4 | 220 | 280 | 1.5 | 1.7 | 1.400 |
| 100A | 103.0 | 126.0 | 128.0 | 15.0 | 0.4 | 280 | 350 | 1.1 | 1.5 | 2.170 |
| 125A | 129.0 | 154.0 | 156.5 | 15.0 | 0.5 | 350 | 430 | 1.3 | 1.8 | 3.400 |
| 150A | 153.0 | 181.0 | 183.5 | 16.5 | 0.5 | 400 | 500 | 1.2 | 1.6 | 4.360 |
| 200A | 199.0 | 230.0 | 233.0 | 20.0 | 0.5 | 600 | 800 | 1.1 | 1.1 | 5.600 |
| 250A | 250.8 | 285.0 | 288.0 | 21.0 | 0.6 | 700 | 900 | 1.1 | 1.1 | 8.800 |
| 300A | 300.8 | 336.0 | 339.0 | 23.0 | 0.6 | 900 | 1,200 | 0.8 | 0.9 | 10.000 |
| 350A | 336.6 | 378.0 | 390.0 | 35.0 | 0.8 | 1,000 | 1,300 | 0.6 | 1.2 | 26.200 |
| 400A | 385.0 | 438.0 | 440.0 | 35.0 | 1.5 | 1,050 | 3,100 | 0.4 | 0.6 | 36.700 |
| 450A | 435.0 | 488.0 | 490.0 | 35.0 | 1.5 | 1,150 | 3,600 | 0.35 | 0.53 | 40.800 |
| 500A | 485.0 | 538.0 | 540.0 | 35.0 | 1.5 | 1,150 | 4,100 | 0.3 | 0.45 | 45.200 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
57,909円 ( 63,700円 ) | 8日目 |
60,068円 ( 66,075円 ) | 8日目 |
62,224円 ( 68,446円 ) | 8日目 |
64,382円 ( 70,820円 ) | 8日目 |
66,541円 ( 73,195円 ) | 8日目 |
68,697円 ( 75,567円 ) | 8日目 |
70,855円 ( 77,941円 ) | 8日目 |
73,013円 ( 80,314円 ) | 8日目 |
75,170円 ( 82,687円 ) | 8日目 |
77,328円 ( 85,061円 ) | 8日目 |
79,486円 ( 87,435円 ) | 8日目 |
42,807円 ( 47,088円 ) | 8日目 |
44,964円 ( 49,460円 ) | 8日目 |
47,122円 ( 51,834円 ) | 8日目 |
49,280円 ( 54,208円 ) | 8日目 |
51,437円 ( 56,581円 ) | 8日目 |
53,595円 ( 58,955円 ) | 8日目 |
55,753円 ( 61,328円 ) | 8日目 |
62,033円 ( 68,236円 ) | 8日目 |
64,422円 ( 70,864円 ) | 8日目 |
66,809円 ( 73,490円 ) | 8日目 |
69,198円 ( 76,118円 ) | 8日目 |
71,587円 ( 78,746円 ) | 8日目 |
73,976円 ( 81,374円 ) | 8日目 |
76,365円 ( 84,002円 ) | 8日目 |
78,754円 ( 86,629円 ) | 8日目 |
81,142円 ( 89,256円 ) | 8日目 |
83,531円 ( 91,884円 ) | 8日目 |
85,920円 ( 94,512円 ) | 8日目 |
50,089円 ( 55,098円 ) | 8日目 |
52,478円 ( 57,726円 ) | 8日目 |
54,865円 ( 60,352円 ) | 8日目 |
57,254円 ( 62,979円 ) | 8日目 |
59,644円 ( 65,608円 ) | 8日目 |
88,617円 ( 97,479円 ) | 11日目 |
92,162円 ( 101,378円 ) | 11日目 |
95,707円 ( 105,278円 ) | 11日目 |
99,251円 ( 109,176円 ) | 11日目 |
102,796円 ( 113,076円 ) | 11日目 |
106,341円 ( 116,975円 ) | 11日目 |
109,884円 ( 120,872円 ) | 11日目 |
113,429円 ( 124,772円 ) | 11日目 |
116,974円 ( 128,671円 ) | 11日目 |
120,518円 ( 132,570円 ) | 11日目 |
124,063円 ( 136,469円 ) | 11日目 |
70,895円 ( 77,985円 ) | 11日目 |
74,438円 ( 81,882円 ) | 11日目 |
77,983円 ( 85,781円 ) | 11日目 |
81,528円 ( 89,681円 ) | 11日目 |
85,072円 ( 93,579円 ) | 11日目 |
149,838円 ( 164,822円 ) | 11日目 |
158,258円 ( 174,084円 ) | 11日目 |
166,676円 ( 183,344円 ) | 11日目 |
175,095円 ( 192,605円 ) | 11日目 |
183,513円 ( 201,864円 ) | 11日目 |
191,931円 ( 211,124円 ) | 11日目 |
200,349円 ( 220,384円 ) | 11日目 |
208,769円 ( 229,646円 ) | 11日目 |
217,187円 ( 238,906円 ) | 11日目 |
225,606円 ( 248,167円 ) | 11日目 |
詳細情報
基本情報
板ブレードタイプの大口径用フレキシブルホース。
【特長】
・ラップジョイントを使用し両端にルーズのフランジがついている。
・外装のブレードにステンレスの板を使用し、編み込みを行いバンドでかしめて止めた構造になっており、圧力が加わったときに起きるフレキシブルホースの伸びを抑制する。
・伸びが少なく大口径に適している。
・大口径での製作が可能。（口径：80A～600A）
【用途】
・配管誤差調整や変位吸収等、一般的な配管全般に。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ねじれは吸収できないので注意。
カタログ
商品担当おすすめ
南国フレキ工業
NK-3100 標準フランジ式フレキシブルホース
「NK-5000・5100 フランジ式（バンド止め）フレキシブルホース」はNK-3100 標準フランジ式フレキシブルホースと比べ大口径に適しています。
ＳＤＣ田中（ねじ・ボルト・座金・ナット）
SDCクリーンボルト（六角ナット）
「NK-5000・5100 フランジ式（バンド止め）フレキシブルホース」の配管時に欠かすことができないねじ・ボルト・座金・ナットです。
