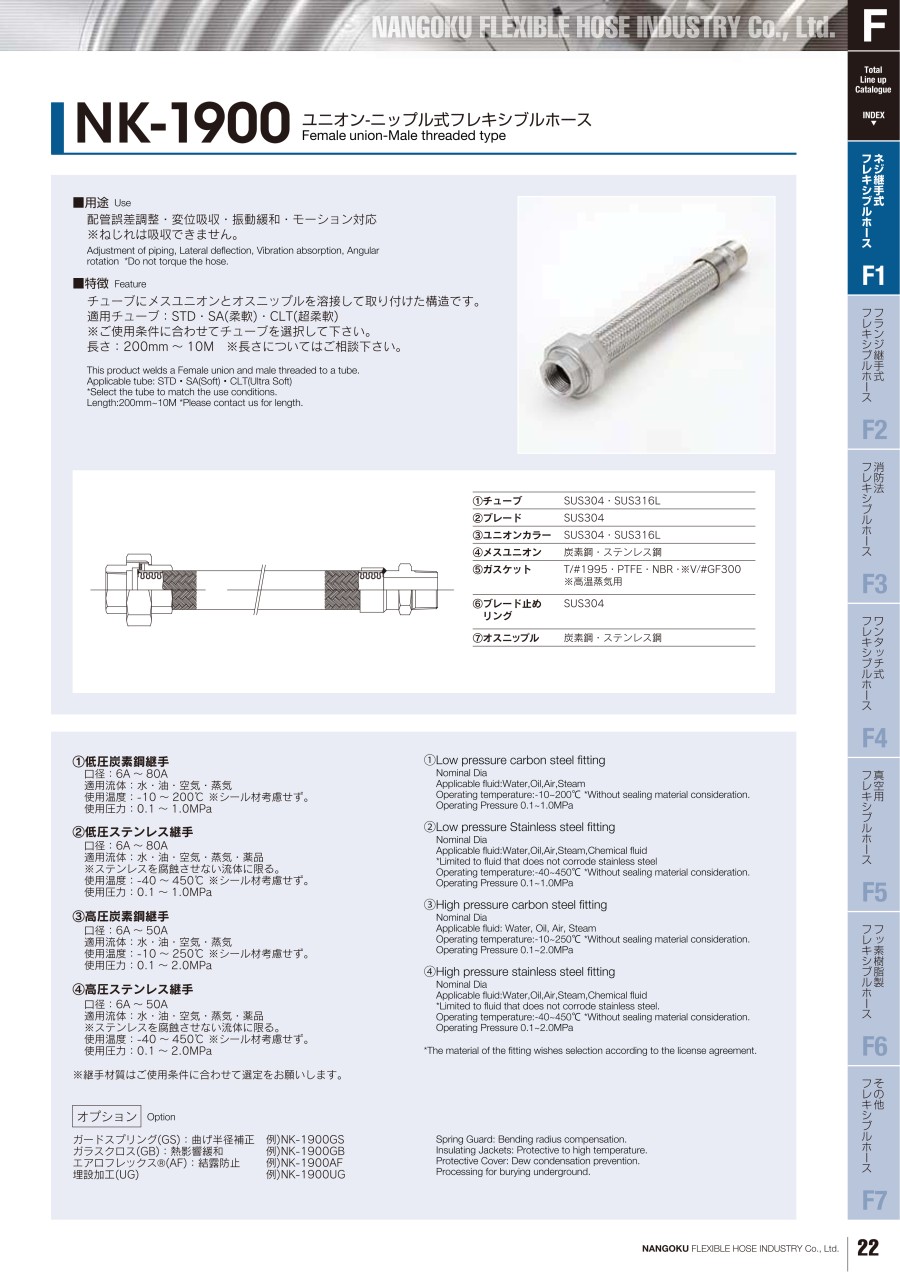

NK-1900 ユニオン・ニップル式フレキシブルホース
- 通常単価(税別)
- 2,797円～48,028円
- 税込単価
- 3,077円～52,831円
【特長】・チューブにメスユニオンとオスニップルを溶接して取り付けた構造です・ユニオン金具と固定ニップル...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
材質
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | ユニオン | FCMB、SS400、SUS304、C3601BD |
| 2 | ニップル | FCMB、SS400、SUS304、C3601BD |
| 3 | ブレード止リング | SS400、SUS304 |
| 4 | チューブ | SUS304、316L |
| 5 | ブレード | SUS304 |
標準:6A（1/8B）-100A（4B）
仕様
■低圧炭素鋼継手
- 温度：-10～+200℃ ※シール材考慮せず。
- 使用圧力：0～1.0MPa
- 流体：空気・水・蒸気・油
■低圧ステンレス継手
- 温度：-40～+450℃ ※シール材考慮せず。
- 使用圧力：0～1.0MPa
- 流体：空気・水・蒸気・油・薬品
規格表
標準
| 呼称径 | 内径 | 外径（φmm） | ピッチ | 板厚 | 最小曲げ半径（mm） | 重量（kg/m） | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| （φmm） | 裸 | ブレード | （mm） | （ｔ） | 固定 | 繰返し | 裸 | 1重ブレード | ||
| 8A | a | 7.2 | 10.9 | 12.1 | 2.4 | 0.2 | 25 | 100 | 0.08 | 0.2 |
| 10A | a | 10.5 | 15.1 | 16.3 | 3.1 | 0.25 | 35 | 120 | 0.14 | 0.3 |
| 15A | a | 13 | 18.4 | 19.6 | 3.3 | 0.25 | 50 | 140 | 0.18 | 0.35 |
| 20A | a | 19 | 25.4 | 26.9 | 3.8 | 0.3 | 65 | 200 | 0.32 | 0.55 |
| 25A | a | 25.3 | 32.5 | 34 | 4.5 | 0.3 | 80 | 240 | 0.43 | 0.7 |
| 32A | a | 33.5 | 40.6 | 42.2 | 5.1 | 0.3 | 100 | 300 | 0.5 | 0.85 |
| 40A | a | 39.1 | 47.5 | 49.1 | 5.9 | 0.35 | 120 | 360 | 0.7 | 1.2 |
| 50A | a | 52.6 | 61.5 | 63.1 | 6.4 | 0.35 | 140 | 450 | 0.9 | 1.5 |
| 65A | a | 66 | 77 | 78.6 | 8.4 | 0.4 | 220 | 550 | 1.35 | 2.3 |
a：単山形
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,797円 ( 3,077円 ) | 3日目 |
3,319円 ( 3,651円 ) | 5日目 |
5,396円 ( 5,936円 ) | 3日目 |
5,855円 ( 6,441円 ) | 3日目 |
6,077円 ( 6,685円 ) | 3日目 |
6,299円 ( 6,929円 ) | 3日目 |
6,522円 ( 7,174円 ) | 3日目 |
6,769円 ( 7,446円 ) | 3日目 |
7,132円 ( 7,845円 ) | 3日目 |
7,497円 ( 8,247円 ) | 3日目 |
7,859円 ( 8,645円 ) | 3日目 |
8,224円 ( 9,046円 ) | 3日目 |
8,589円 ( 9,448円 ) | 3日目 |
3,027円 ( 3,330円 ) | 在庫品1日目当日出荷可能 |
3,484円 ( 3,832円 ) | 3日目 |
3,944円 ( 4,338円 ) | 在庫品1日目当日出荷可能 |
4,402円 ( 4,842円 ) | 3日目 |
4,729円 ( 5,202円 ) | 3日目 |
4,951円 ( 5,446円 ) | 3日目 |
5,173円 ( 5,690円 ) | 3日目 |
6,344円 ( 6,978円 ) | 3日目 |
6,610円 ( 7,271円 ) | 3日目 |
6,988円 ( 7,687円 ) | 3日目 |
7,425円 ( 8,168円 ) | 3日目 |
7,859円 ( 8,645円 ) | 3日目 |
8,298円 ( 9,128円 ) | 3日目 |
8,735円 ( 9,609円 ) | 3日目 |
9,169円 ( 10,086円 ) | 3日目 |
9,608円 ( 10,569円 ) | 3日目 |
10,045円 ( 11,050円 ) | 3日目 |
10,480円 ( 11,528円 ) | 3日目 |
3,668円 ( 4,035円 ) | 在庫品1日目当日出荷可能 |
4,194円 ( 4,613円 ) | 3日目 |
4,773円 ( 5,250円 ) | 在庫品1日目当日出荷可能 |
5,040円 ( 5,544円 ) | 3日目 |
5,307円 ( 5,838円 ) | 3日目 |
5,810円 ( 6,391円 ) | 3日目 |
6,077円 ( 6,685円 ) | 3日目 |
6,699円 ( 7,369円 ) | 3日目 |
7,132円 ( 7,845円 ) | 3日目 |
7,571円 ( 8,328円 ) | 3日目 |
8,005円 ( 8,806円 ) | 3日目 |
8,443円 ( 9,287円 ) | 3日目 |
8,880円 ( 9,768円 ) | 3日目 |
9,315円 ( 10,247円 ) | 3日目 |
9,753円 ( 10,728円 ) | 3日目 |
10,190円 ( 11,209円 ) | 3日目 |
10,626円 ( 11,689円 ) | 3日目 |
11,063円 ( 12,169円 ) | 3日目 |
4,586円 ( 5,045円 ) | 在庫品1日目当日出荷可能 |
4,862円 ( 5,348円 ) | 3日目 |
5,129円 ( 5,642円 ) | 在庫品1日目当日出荷可能 |
5,396円 ( 5,936円 ) | 3日目 |
5,899円 ( 6,489円 ) | 3日目 |
6,166円 ( 6,783円 ) | 3日目 |
6,433円 ( 7,076円 ) | 3日目 |
10,700円 ( 11,770円 ) | 3日目 |
10,350円 ( 11,385円 ) | 3日目 |
11,071円 ( 12,178円 ) | 3日目 |
11,790円 ( 12,969円 ) | 3日目 |
詳細情報
基本情報
【特長】
・チューブにメスユニオンとオスニップルを溶接して取り付けた構造です
・ユニオン金具と固定ニップルを組み合わせた構造
・片側の継手がユニオンで、金具が3分割できる為、配管が容易になる
・圧力：0.1～1.0MPa
・温度：FCMB金具=-10～+200℃/SUS304金具=-40～+450℃
・ガスケットを変更することにより高温でも使用可能
【用途】
・配管誤差調整・変位吸収・振動緩和・モーション対応
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
日東電工
No.95S ニトフロン パイプシール（ふっ素樹脂製品）
「NK-1900 ユニオン・ニップル式フレキシブルホース」の配管時にシールテープを巻くことで、気密性があがり、流体の漏れを防ぐことができます。
