ステンレス鋼 突合せ溶接式管継手 同径チーズ
- 通常単価(税別)
- 2,319円～85,847円
- 税込単価
- 2,551円～94,432円
JIS B2312、JIS B2313適合 配管用突合せ溶接式管継手。材質はSUS304W、SUS31...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

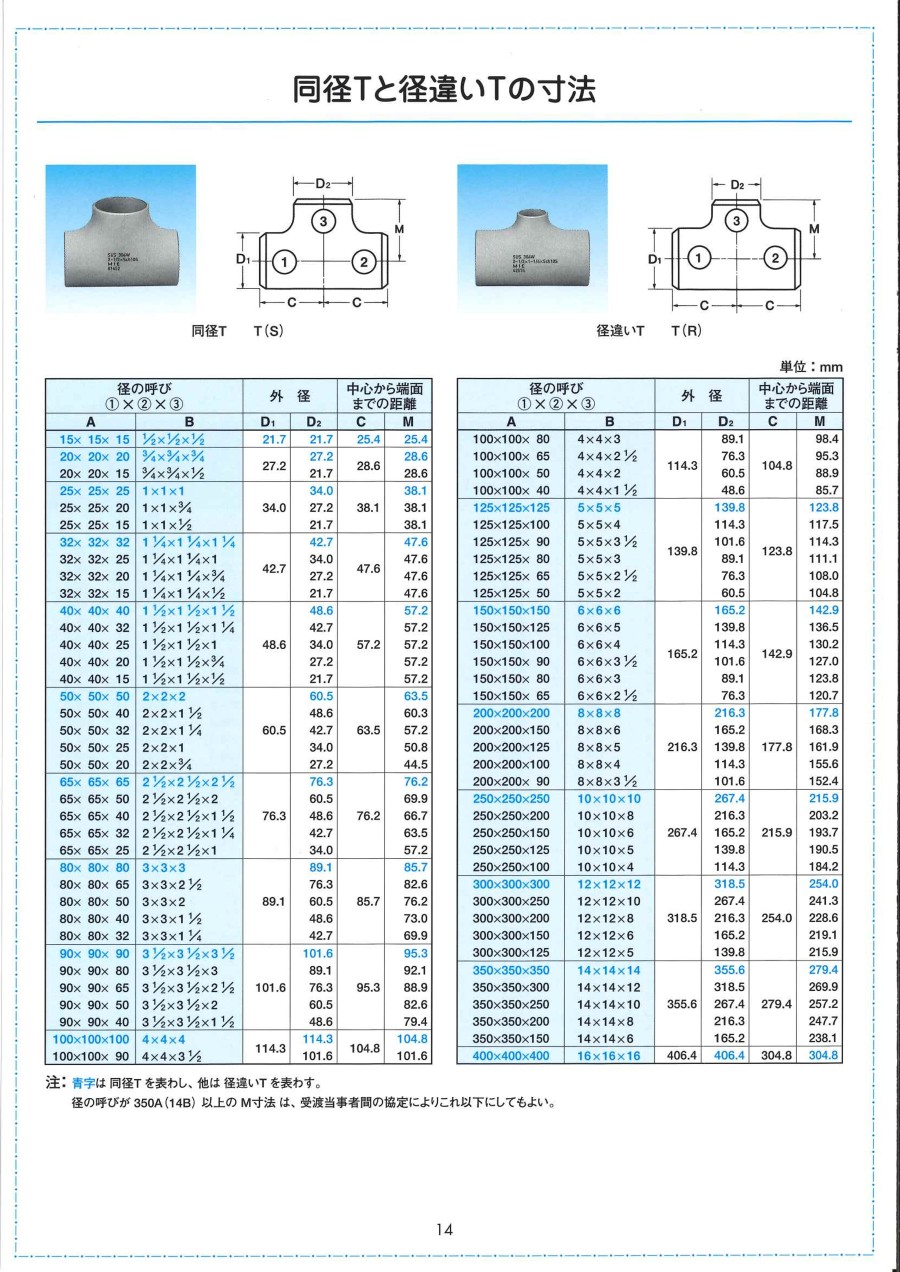

外形図
製品仕様
寸法許容差
| 項目 | 管継手 の種類 | 径の呼び | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | 15～65 | 80～100 | 125～200 | 250～450 | 500～600 | 650～750 | 800～1,200 | ||
| B | 1/2～2 1/2 | 3～4 | 5～8 | 10～18 | 20～24 | 26～30 | 32～48 | ||
| 許容差 | |||||||||
| ※端部の外径 （D・D1・D2） | 全ての管継手 | -0.8～+1.6 | ±1.6 | -1.6～+2.4 | -3.2～+4.0 | -4.8～+6.4 | |||
| 端面の内径（ID） | ±0.8 | ±1.6 | ±3.2 | ±4.8 | |||||
| 厚さ | +規定しない、-12.5% | ||||||||
| 中心から端面 までの距離 （H・F・C・M） | 45E （L） 90E（L） 90E（S）・T | ±1.6 | ±2.4 | ±3.2 | ±4.8 | ||||
| 端部の外周長 | 全ての管継手 | - | ±0.5% | ||||||
レジューサ「R」のH寸法及び径違いT「T（R）」のM寸法の許容差は、大径側の許容差を適用する。
規格表
注：青字は同径Tを表し、他は径違いTを表す。
径の呼びが350A（14B）以上のM寸法は、受渡当事者間の協定によりこれ以下にしてもよい。
性能・試験情報
ステンレス鋼／配管用突合せ溶接式管継手の原材料規格
| 突合せ溶接式管継手 | 対応する鋼管 | 対応する鋼板 | 機械的性質 | |||
|---|---|---|---|---|---|---|
| JISB2312／JIS B2313 | JIS G3459／JIS G3468 | JIS G4304／JIS G4305 | 引張強さ （N/mm2） | 耐力 （N/mm2） | 伸び （%） | 硬さ （HRB） |
| SUS304（W） | SUS304TP／SUS304TPY - | - SUS304 | 520以上 | 205以上 | ※35以上 40以上 | - 90以下 |
| SUS316（W） | SUS316TP／SUS316TPY - | - SUS316 | 520以上 | 205以上 | ※35以上 40以上 | - 90以下 |
| SUS316L（W） | SUS316LTP／SUS316LTPY - | - SUS316L | 480以上 | 175以上 | ※35以上 40以上 | - 90以下 |
※印は鋼管（8mm以上）の12号試験片での縦方法の伸び（%）を示す。無印は鋼板の伸び（%）とする。
| 鋼種 | JIS | 化学成分（%） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | Ni | Cr | Mo | ||
| SUS304 | G3459／G3468（鋼管） G4304／G4305（鋼板） | 0.08以下 | 1.00以下 | 2.00以下 | 0.045以下 | 0.030以下 | 8.00～11.00 8.00～10.50 | 18.00～20.00 | - |
| SUS316 | G3459／G3468（鋼管） G4304／G4305（鋼板） | 0.08以下 | 1.00以下 | 2.00以下 | 0.045以下 | 0.030以下 | 10.00～14.00 | 16.00～18.00 | 2.00～3.00 |
| SUS316L | G3459／G3468（鋼管） G4304／G4305（鋼板） | 0.030以下 | 1.00以下 | 2.00以下 | 0.045以下 | 0.030以下 | 12.00～16.00 12.00～15.00 | 16.00～18.00 | 2.00～3.00 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,434円 ( 2,677円 ) | 3日目 |
2,481円 ( 2,729円 ) | 3日目 |
2,956円 ( 3,252円 ) | 3日目 |
2,964円 ( 3,260円 ) | 6日目 |
3,008円 ( 3,309円 ) | 3日目 |
4,157円 ( 4,573円 ) | 3日目 |
3,509円 ( 3,860円 ) | 6日目 |
2,319円 ( 2,551円 ) | 2日目 |
3,094円 ( 3,403円 ) | 3日目 |
5,944円 ( 6,538円 ) | 2日目 |
7,879円 ( 8,667円 ) | 3日目 |
10,972円 ( 12,069円 ) | 6日目 |
8,849円 ( 9,734円 ) | 2日目 |
13,483円 ( 14,831円 ) | 3日目 |
11,356円 ( 12,492円 ) | 3日目 |
14,496円 ( 15,946円 ) | 3日目 |
35,986円 ( 39,585円 ) | 3日目 |
85,847円 ( 94,432円 ) | 6日目 |
2,651円 ( 2,916円 ) | 3日目 |
3,731円 ( 4,104円 ) | 3日目 |
2,484円 ( 2,732円 ) | 2日目 |
65,584円 ( 72,142円 ) | 6日目 |
5,789円 ( 6,368円 ) | 3日目 |
9,592円 ( 10,551円 ) | 6日目 |
5,658円 ( 6,224円 ) | 6日目 |
18,345円 ( 20,180円 ) | 6日目 |
詳細情報
基本情報
JIS B2312、JIS B2313適合 配管用突合せ溶接式管継手。材質はSUS304W、SUS316LW、SUS316Wの3種類を取扱。SCHは10S、20S、40Sにてご提供。
【特長】
・MIEテクノの製品は、優れた技術と豊富な経験により、材料の受け入れから製品まで、徹底した品質管理のもとに製造されており、品質の安定した極めて信頼性の高いものです
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
