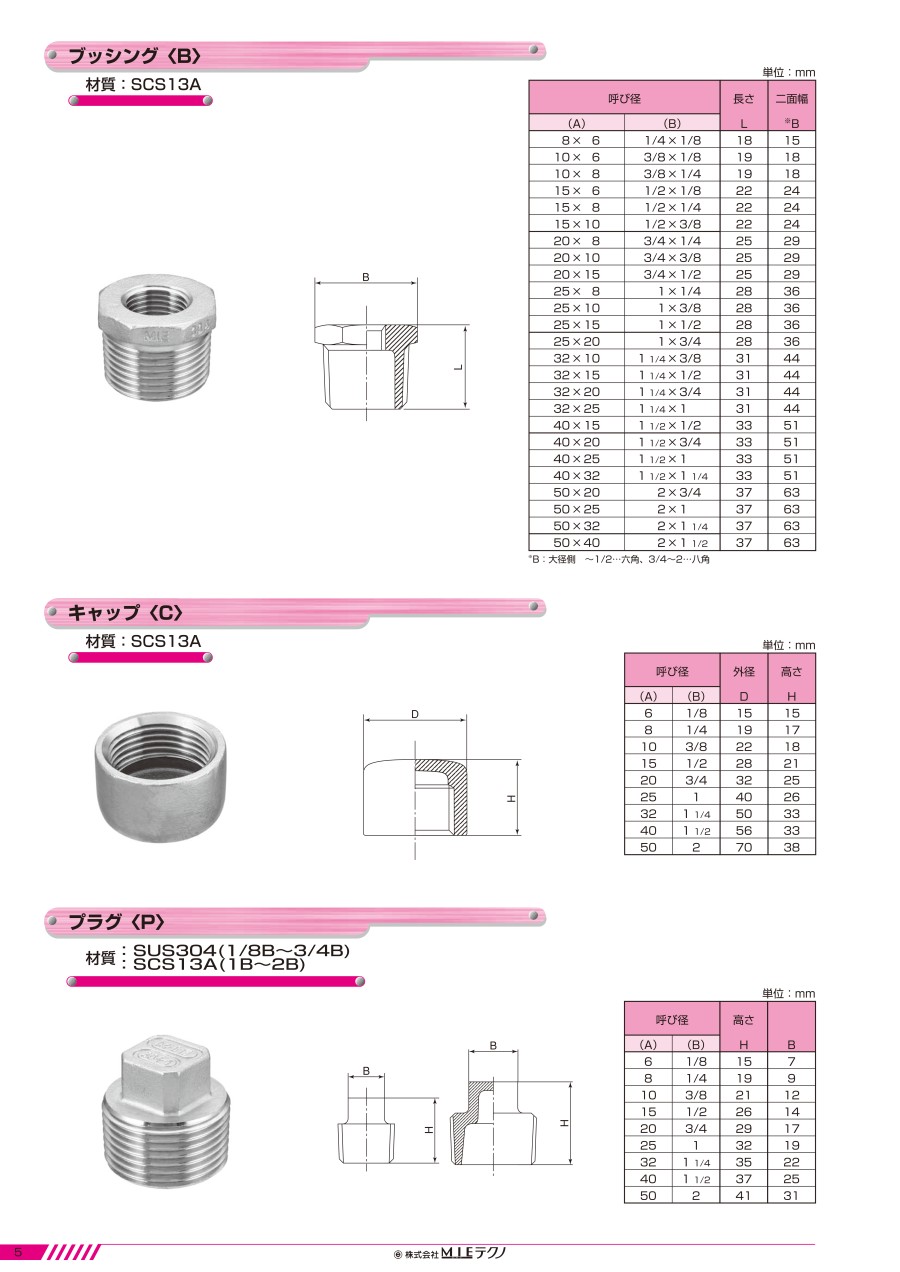

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ステンレス鋼製 ねじ込み式管継手 キャップ＜C＞ 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000768567/221000768567_001_20230801115854.gif" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><h4 class="m-h4--wysiwyg">材質</h4><p>SCS13A</p><h4 class="m-h4--wysiwyg">検査圧力</h4><table class="m-table" summary="ステンレス鋼製 ねじ込み式管継手 キャップ＜C＞ 検査圧力"><colgroup><col width="32.1%" /><col width="52.0%" /><col width="15.9%" /></colgroup><tbody><tr><td style="text-align: center;">耐圧</td><td style="text-align: center;">2.5MPa（25.5kgf/cm<sup>2</sup>）</td><td style="text-align: center;">水圧</td></tr><tr><td style="text-align: center;">漏れ</td><td style="text-align: center;">0.5MPa（5.1kgf/cm<sup>2</sup>）</td><td style="text-align: center;">空気圧</td></tr></tbody></table><h4 class="m-h4--wysiwyg">流体と最高使用圧力（JIS&nbsp;B&nbsp;2301相当）</h4><table class="m-table" summary="ステンレス鋼製 ねじ込み式管継手 キャップ＜C＞ 流体と最高使用圧力"><colgroup><col width="70.2%" /><col width="29.8%" /></colgroup><thead><tr><th style="text-align: center;">流体の状態</th><th style="text-align: center;">最高使用圧力MPa<br />（kgf/cm<sup>2</sup>）</th></tr></thead><tbody><tr><td style="text-align: center;">120℃以下の静流水</td><td style="text-align: center;">2.0（20.4）</td></tr><tr><td style="text-align: center;">220℃以下の蒸気、空気、ガス、油及び脈動水</td><td style="text-align: center;">1.4（14.3）</td></tr><tr><td style="text-align: center;">300℃以下の蒸気、空気、ガス及び油</td><td style="text-align: center;">1.0（10.2）</td></tr></tbody></table><h4 class="m-h4--wysiwyg">接続するねじ規格</h4><p>JIS&nbsp;B&nbsp;0203&nbsp;管用テーパねじ</p><h3 class="m-h3--wysiwyg">規格表</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ステンレス鋼製 ねじ込み式管継手 キャップ＜C＞ 規格表" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000768567/221000768567_004_20230801115854.jpg" /></div></div><h3 class="m-h3--wysiwyg">注意・禁止事項</h3><h4 class="m-h4--wysiwyg">使用上の注意</h4><p>【保管】<br />水分、油、ホコリ等の付着物を除去し、鉄等の異種金属との接触をさけビニール袋に入れ、屋内で保管して下さい。</p><p style="margin-top: 10px">【取扱い】<br />落下、衝撃を与えないように注意して下さい。特にねじ部の損傷は漏れの原因となります。</p><p style="margin-top: 10px">【ねじ加工】<br />接続する継手及びパイプのねじ加工は、JIS&nbsp;B&nbsp;0203（下表）に適合させて下さい。<br />（1）テーパーおねじ・・・サイズに合わせた規定の山形で、1/16テーパー部の完全ねじ部の長さは、下表の&alpha;+f以上にして下さい。<br />（2）テーパーめねじ・・・サイズに合わせた規定の山形で、1/16テーパー部の有効ねじ部の長さは、不全完ねじ部がある場合（（2）-1）はl以上、不完全ねじ部がない場合（（2）-2）はt以上にして下さい。<br />※なお、ねじ部の検査には、JIS&nbsp;B&nbsp;0253の管用テーパーねじゲージを使用します。</p><p style="margin-top: 10px">【接続】<br />ねじ部を確認し、ゴミ、油類をシンナー等で除去して下さい。シール及びシール剤は、温度、流体に適したものを使用して下さい。</p><p style="margin-top: 10px">【施工】<br />温度変化、振動等がある場合は、伸縮管継手、フレキシブル管等の設置を考慮して下さい。<br />ユニオンはパッキン又はガスケットシール構造のため高温（約200℃以上）使用の場合は、昇温後ユニオンナットの増締（ホットボルティング）を行って下さい。戻し配管は、1/4回転程度までなら問題ありません。</p><p style="margin-top: 10px">【施工後】<br />配管を適当なところで区分して、もれ検査を行なって下さい。もれ検査は、締め忘れ、漏水等を確認するため、必す保温工事前に行なって下さい。</p><div class="m-thumbnail" style="margin-top: 20px"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ステンレス鋼製 ねじ込み式管継手 キャップ＜C＞ 使用例" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000768567/221000768567_002_20230801115854.jpg" /></div></div><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ステンレス鋼製 ねじ込み式管継手 キャップ＜C＞ 使用例2" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000768567/221000768567_003_20230801115854.jpg" /></div><p>注（1） この呼びは、テーパおねじに対するもので、テーパめねじ及び平行めねじの場合は、Rの記号をRc又はRpとする。<br />管用ねじを表わす記号（R、Rc及びRp）は必要に応じて省略してもよい。</p></div>
