磐田電工

SE型リング（軸用）【1～1000個入り】

Name: SE型リング（軸用）【1～1,000個入り】
Brand: 磐田電工
SKU: 221000767555
Rating: 5 (1 reviews)

カタログ

通常単価(税別): 23円～44,439円

税込単価: 25円～48,883円

通常出荷日：1日目

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。【特長】・高度な製造技術と厳しい品質管理によっ...

詳細を確認

55.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

磐田電工

E型リング（軸用）（JIS規格）

通常価格(税別)： 9円 (税込価格：10円)

通常出荷日：在庫品1日目

よく一緒に見られています

磐田電工

E型リング

通常価格(税別)： 71円 (税込価格：78円)

通常出荷日：在庫品1日目

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

SE型リング（軸用）の商品概要

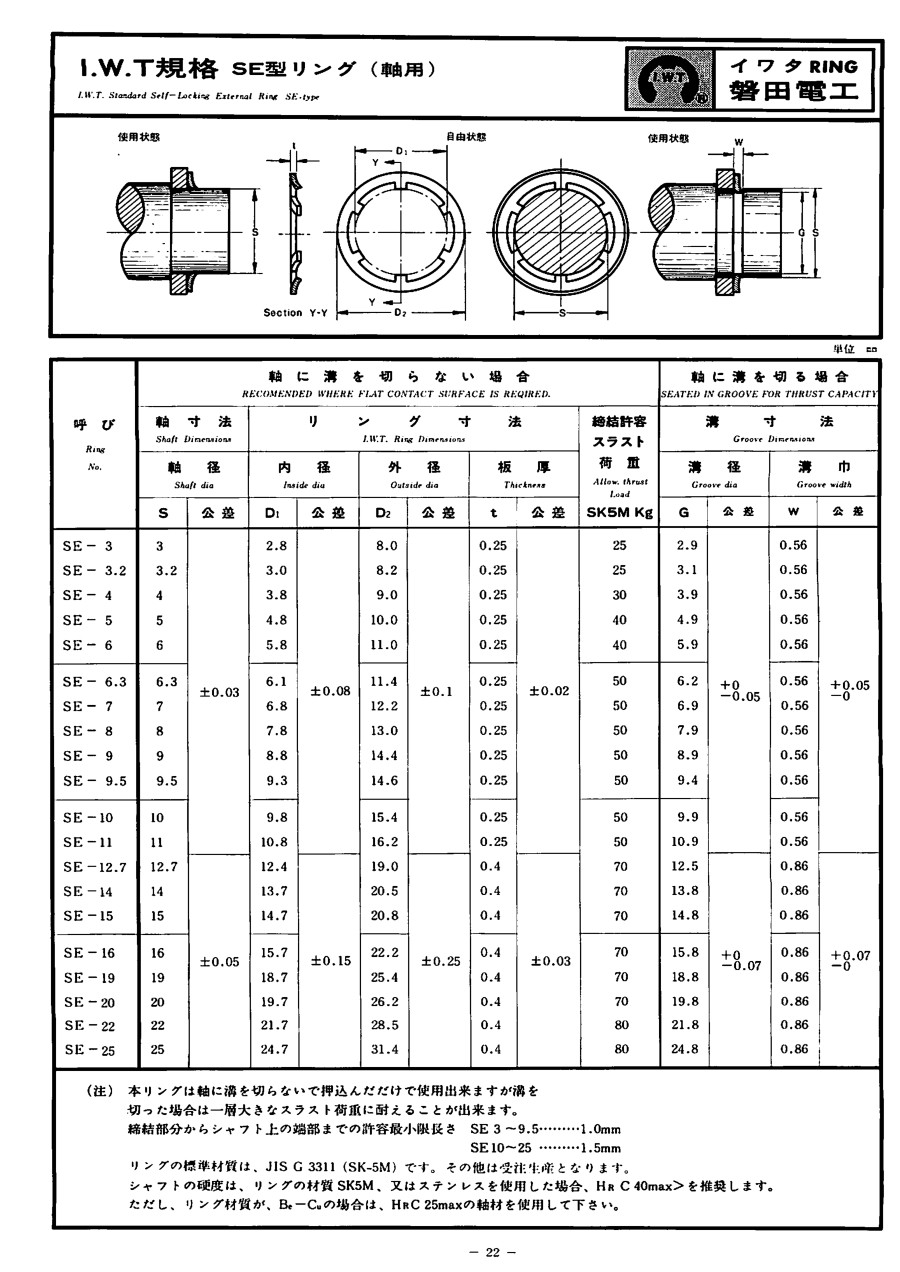

外形図

（単位：mm）

品名	軸に溝を切らない場合									軸に溝を切る場合
	軸寸法		リング寸法						締結許容スラスト荷重 SK85M Kg	溝寸法
	軸径		内径		外径		板厚			溝径		溝巾
	S	公差	D1	公差	D2	公差	t	公差		G	公差	W	公差
SE-3	3.0	±0.03	2.8	±0.08	8.0	±0.1	0.25	±0.02	25	2.9	+0 -0.05	0.56	+0.05 -0
SE-3.2	3.2		3.0		8.2		0.25		25	3.1		0.56
SE-4	4.0		3.8		9.0		0.25		30	3.9		0.56
SE-5	5.0		4.8		10.0		0.25		40	4.9		0.56
SE-6	6.0		5.8		11.0		0.25		40	5.9		0.56
SE-6.3	6.3		6.1		11.4		0.25		50	6.2		0.56
SE-7	7.0		6.8		12.2		0.25		50	6.9		0.56
SE-8	8.0		7.8		13.0		0.25		50	7.9		0.56
SE-9	9.0		8.8		14.4		0.25		50	8.9		0.56
SE-9.5	9.5		9.3		14.6		0.25		50	9.4		0.56
SE-10	10.0		9.8		15.4		0.25		50	9.9		0.56
SE-11	11.0		10.8		16.2		0.25		50	10.9		0.56
SE-12.7	12.7	±0.05	12.4	±0.15	19.0	±0.25	0.40	±0.03	70	12.5	+0 -0.07	0.86	+0.07 -0
SE-14	14.0		13.7		20.5		0.40		70	13.8		0.86
SE-15	15.0		14.7		20.8		0.40		70	14.8		0.86
SE-16	16.0		15.7		22.2		0.40		70	15.8		0.86
SE-19	19.0		18.7		25.4		0.40		70	18.8		0.86
SE-20	20.0		19.7		26.2		0.40		70	19.8		0.86
SE-22	22.0		21.7		28.5		0.40		80	21.8		0.86
SE-25	25.0		24.7		31.4		0.40		80	24.8		0.86

型番リスト

表示件数

型番

呼び

材質

販売単位

軸/穴/溝呼び径(参考)

(mm)

RoHS2（10物質）?

最小発注数量

3	鉄	バラ(1個から購入可能)	3	対応	1個
3	ステンレス	箱・パック	3	対応	1パック 1000個入り
4	鉄	バラ(1個から購入可能)	4	対応	1個
5	鉄	箱・パック	5	対応	1パック 1000個入り
5	ステンレス	箱・パック	5	対応	1パック 1000個入り
7	鉄	バラ(1個から購入可能)	7	対応	1個
7	ステンレス	バラ(1個から購入可能)	7	対応	1個
8	鉄	箱・パック	8	対応	1個
8	ステンレス	箱・パック	8	対応	1パック 1000個入り
9	ステンレス	箱・パック	9	対応	1パック 1000個入り
9.5	鉄	バラ(1個から購入可能)	9.5	対応	1個
10	鉄	バラ(1個から購入可能)	10	対応	1個
11	鉄	箱・パック	11	対応	1パック 1000個入り
11	ステンレス	箱・パック	11	対応	1パック 1000個入り
14	鉄	バラ(1個から購入可能)	14	対応	1個
15	鉄	箱・パック	15	対応	1パック 1000個入り
16	鉄	バラ(1個から購入可能)	16	対応	1個
19	鉄	バラ(1個から購入可能)	19	対応	1個
22	鉄	箱・パック	22	対応	1パック 1000個入り
25	鉄	箱・パック	25	対応	1個

通常単価(税別) (税込単価)	通常出荷日

290円 ( 319円 )	1日目
7,555円 ( 8,311円 )	1日目
300円 ( 330円 )	1日目
8,251円 ( 9,076円 )	1日目
9,213円 ( 10,134円 )	1日目
300円 ( 330円 )	1日目
300円 ( 330円 )	1日目
23円 ( 25円 )	1日目
15,100円 ( 16,610円 )	1日目
17,279円 ( 19,007円 )	1日目
300円 ( 330円 )	1日目
300円 ( 330円 )	1日目
12,686円 ( 13,955円 )	1日目
18,348円 ( 20,183円 )	1日目
310円 ( 341円 )	1日目
20,171円 ( 22,188円 )	1日目
310円 ( 341円 )	1日目
310円 ( 341円 )	1日目
44,439円 ( 48,883円 )	1日目
122円 ( 134円 )	1日目

詳細情報

基本情報

基本情報

軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。
【特長】
・高度な製造技術と厳しい品質管理によって生み出された高品質・高精度の製品。
【用途】
・自動車・精密モータ産業・半導体・一般産業機械・輸送関連・光学機器等に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ＮＴＮ
座金系列AW
よく一緒に購入検討されている商品です。テーパ穴の軸受けを任意の位置に固定するアダプタの部品。
ミスミ
スプリングピン
よく一緒に購入検討されている商品です。グリップ力のあるピンで、簡易締結や位置決めに使用されます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SE型リング（軸用）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ローレットナットの抜け止め

満足度：5.02021/05/18

やや下向きにローレットナットを取り付けた為、抜けてしまうと取付部品まで落下してしまう危険があったので、抜け止めに使用しま...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q標準材質は何になりますか？

SK85、ステンレスです。
