E型リング【1～1000個入り】
- 通常単価(税別)
- 71円～51,819円
- 税込単価
- 78円～57,001円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。【特長】・高度な製造技術と厳しい品質管理によっ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 本リングの呼びは軸に切る溝径の10倍の数値を示しています。
未確定：候補が51型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
E型リングの商品概要

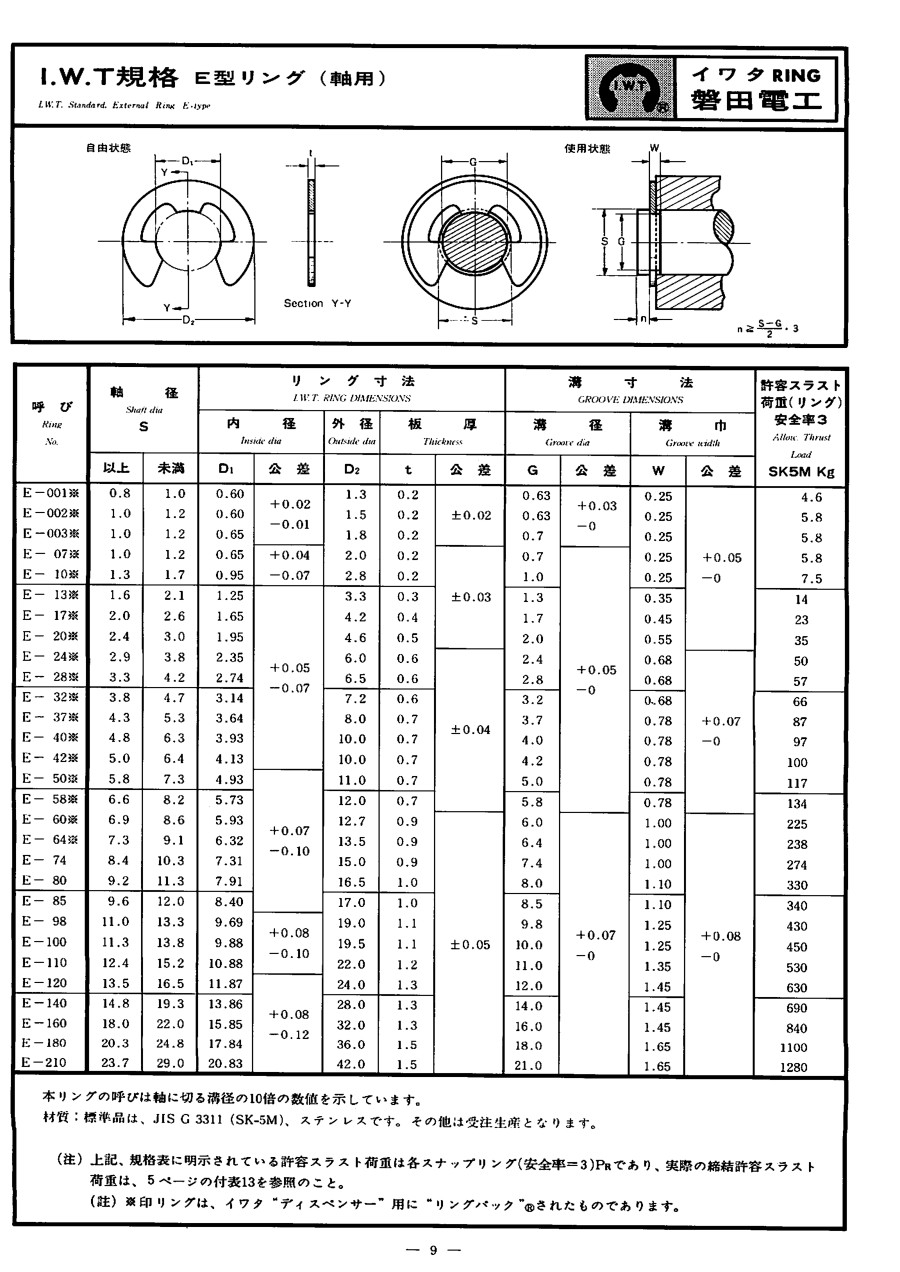

外形図
（単位：mm）
| 呼び Ring No. | 軸径 Shaft dia S | リング寸法 I.W.T RING DIMENSIONS | 溝寸法 CROOVE DIMENSIONS | 許容スラスト 荷重（リング） 安全率=3 Allow Thrust Load SK85M [N] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 内径 Inside dia | 外径 Outside dia | 板厚 Thickness | 溝径 Groove dia | 溝巾 Groove width | ||||||||
| 以上 | 未満 | D1 | 公差 | D2 | t | 公差 | G | 公差 | W | 公差 | ||
| E-001 ※ | 0.8 | 1.0 | 0.60 | +0.02 -0.01 | 1.3 | 0.2 | ±0.02 | 0.63 | +0.03 -0 | 0.25 | +0.05 -0 | 45 |
| E-002 ※ | 1.0 | 1.2 | 0.60 | 1.5 | 0.2 | 0.63 | 0.25 | 57 | ||||
| E-003 ※ | 1.0 | 1.2 | 0.65 | 1.8 | 0.2 | 0.7 | 0.25 | 57 | ||||
| E-07 ※ | 1.0 | 1.2 | 0.65 | +0.04 -0.07 | 2.0 | 0.2 | ±0.03 | 0.7 | +0.05 -0 | 0.25 | 57 | |
| E-10 ※ | 1.3 | 1.7 | 0.95 | 2.8 | 0.2 | 1.0 | 0.25 | 74 | ||||
| E-13 ※ | 1.6 | 2.1 | 1.25 | +0.05 -0.07 | 3.3 | 0.3 | 1.3 | 0.35 | 137 | |||
| E-17 ※ | 2.0 | 2.6 | 1.65 | 4.2 | 0.4 | 1.7 | 0.45 | 226 | ||||
| E-20 ※ | 2.4 | 3.0 | 1.95 | 4.6 | 0.5 | 2.0 | 0.55 | 343 | ||||
| E-24 ※ | 2.9 | 3.8 | 2.35 | 6.0 | 0.6 | ±0.04 | 2.4 | 0.68 | +0.07 -0 | 491 | ||
| E-28 ※ | 3.3 | 4.2 | 2.74 | 6.5 | 0.6 | 2.8 | 0.68 | 559 | ||||
| E-32 ※ | 3.8 | 4.7 | 3.14 | 7.2 | 0.6 | 3.2 | 0.68 | 647 | ||||
| E-37 ※ | 4.3 | 5.3 | 3.64 | 8.0 | 0.7 | 3.7 | 0.78 | 853 | ||||
| E-40 ※ | 4.8 | 6.3 | 3.93 | 10.0 | 0.7 | 4.0 | 0.78 | 952 | ||||
| E-42 ※ | 5.0 | 6.4 | 4.13 | 10.0 | 0.7 | 4.2 | 0.78 | 981 | ||||
| E-50 ※ | 5.8 | 7.3 | 4.93 | +0.07 -0.10 | 11.0 | 0.7 | 5.0 | 0.78 | 1,148 | |||
| E-58 ※ | 6.6 | 8.2 | 5.73 | 12.0 | 0.7 | 5.8 | 0.78 | 1,315 | ||||
| E-60 ※ | 6.9 | 8.6 | 5.93 | 12.7 | 0.9 | ±0.05 | 6.0 | +0.07 -0 | 1.00 | +0.08 -0 | 2,207 | |
| E-64 ※ | 7.3 | 9.1 | 6.32 | 13.5 | 0.9 | 6.4 | 1.00 | 2,335 | ||||
| E-74 | 8.4 | 10.3 | 7.31 | 15.0 | 0.9 | 7.4 | 1.00 | 2,688 | ||||
| E-80 | 9.2 | 11.3 | 7.91 | 16.5 | 1.0 | 8.0 | 1.10 | 3,237 | ||||
| E-85 | 9.6 | 12.0 | 8.40 | 17.0 | 1.0 | 8.5 | 1.10 | 3,335 | ||||
| E-98 | 11.0 | 13.3 | 9.69 | +0.08 -0.10 | 19.0 | 1.1 | 9.8 | 1.25 | 4,218 | |||
| E-100 | 11.3 | 13.8 | 9.88 | 19.5 | 1.1 | 10.0 | 1.25 | 4,415 | ||||
| E-110 | 12.4 | 15.2 | 10.88 | 22.0 | 1.2 | 11.0 | 1.35 | 5,199 | ||||
| E-120 | 13.5 | 16.5 | 11.87 | +0.08 -0.12 | 24.0 | 1.3 | 12.0 | 1.45 | 6,180 | |||
| E-140 | 14.8 | 19.3 | 13.86 | 28.0 | 1.3 | 14.0 | 1.45 | 6,769 | ||||
| E-160 | 18.0 | 22.0 | 15.85 | 32.0 | 1.3 | 16.0 | 1.45 | 8,240 | ||||
| E-180 | 20.3 | 24.8 | 17.84 | 36.0 | 1.5 | 18.0 | 1.65 | 10,791 | ||||
| E-210 | 23.7 | 29.0 | 20.83 | 42.0 | 1.5 | 21.0 | 1.65 | 12,557 | ||||
※印リングは、イワタ ディスペンサー用にリングパックされたものが標準です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,770円 ( 6,347円 ) | 1日目 |
4,991円 ( 5,490円 ) | 1日目 |
6,020円 ( 6,622円 ) | 1日目 |
7,070円 ( 7,777円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
5,790円 ( 6,369円 ) | 1日目 |
6,160円 ( 6,776円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
5,210円 ( 5,731円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
5,210円 ( 5,731円 ) | 1日目 |
4,306円 ( 4,737円 ) | 9日目 |
5,210円 ( 5,731円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
5,200円 ( 5,720円 ) | 1日目 |
3,226円 ( 3,549円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
5,200円 ( 5,720円 ) | 1日目 |
2,434円 ( 2,677円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
2,255円 ( 2,481円 ) | 1日目 |
290円 ( 319円 ) | 在庫品1日目当日出荷可能 |
5,590円 ( 6,149円 ) | 1日目 |
1,939円 ( 2,133円 ) | 1日目 |
2,261円 ( 2,487円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
2,254円 ( 2,479円 ) | 1日目 |
290円 ( 319円 ) | 1日目 |
6,970円 ( 7,667円 ) | 1日目 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
10,120円 ( 11,132円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
13,883円 ( 15,271円 ) | 1日目 |
19,697円 ( 21,667円 ) | 1日目 |
16,095円 ( 17,705円 ) | 1日目 |
71円 ( 78円 ) | 1日目 |
4,137円 ( 4,551円 ) | 9日目 |
16,555円 ( 18,211円 ) | 1日目 |
4,438円 ( 4,882円 ) | 9日目 |
84円 ( 92円 ) | 在庫品1日目当日出荷可能 |
16,269円 ( 17,896円 ) | 1日目 |
136円 ( 150円 ) | 1日目 |
20,839円 ( 22,923円 ) | 1日目 |
269円 ( 296円 ) | 1日目 |
392円 ( 431円 ) | 1日目 |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
262円 ( 288円 ) | 1日目 |
51,819円 ( 57,001円 ) | 1日目 |
11,495円 ( 12,645円 ) | 1日目 |
詳細情報
基本情報
軸に加工した溝にはめ込み、隣接する部品を固定する止め輪。
【特長】
・高度な製造技術と厳しい品質管理によって生み出された高品質・高精度の製品。
【用途】
・自動車・精密モータ産業・半導体・一般産業機械・輸送関連・光学機器等に最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 本リングの呼びは軸に切る溝径の10倍の数値を示しています。
カタログ
商品担当おすすめ
E型リングのレビュー
軸の抜け防止
4
4.02023/07/29
E型の止め輪は使ったことがありませんでしたが問題なく取り付けることができました。満足しています。
0人が参考にしています。
よくあるご質問（FAQ）
Q標準材質は何になりますか？
A
SK85、ステンレスです。
