ボーセイ

セルフクリンチングスタッド【1～1000個入り】

Name: セルフクリンチングスタッド【1～1,000個入り】
Brand: ボーセイ
SKU: 221000765328
Rating: 3.5 (2 reviews)

カタログ

通常単価(税別): 256円～55,421円

税込単価: 282円～60,963円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

【特長】・圧入タイプのスタッド。・簡単な圧入で母材表面と面一の仕上げが可能。・容易に垂直度の高いねじを...

詳細を確認

3.53.5

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が37型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

長さL

(mm)

材質

表面処理

販売単位

RoHS2（10物質）?

最小発注数量

3	6	鉄	三価ホワイト	箱・パック	対応	1パック 1000個入り
3	8	鉄	三価ホワイト	箱・パック	対応	1パック 1000個入り
3	10	鉄	三価ホワイト	箱・パック	対応	1パック 1000個入り
3	12	鉄	三価ホワイト	箱・パック	対応	1パック 1000個入り
3	18	鉄	三価ホワイト	箱・パック	対応	1パック 1000個入り
3	20	鉄	三価ホワイト	箱・パック	対応	1パック 1000個入り
3	22	鉄	三価ホワイト	箱・パック	対応	1パック 1000個入り
3	25	鉄	三価ホワイト	箱・パック	対応	1パック 1000個入り
4	8	鉄	三価ホワイト	バラ(1個から購入可能)	対応	1個
4	10	鉄	三価ホワイト	バラ(1個から購入可能)	対応	1個
4	12	鉄	三価ホワイト	箱・パック	対応	1パック 1000個入り
4	18	鉄	三価ホワイト	箱・パック	対応	1パック 1000個入り
5	10	鉄	三価ホワイト	箱・パック	対応	1パック 1000個入り
5	12	鉄	三価ホワイト	箱・パック	対応	1パック 1000個入り
5	20	鉄	三価ホワイト	箱・パック	対応	1パック 1000個入り
6	30	鉄	三価ホワイト	箱・パック	対応	1パック 500個入り
6	35	鉄	三価ホワイト	箱・パック	対応	1パック 250個入り
6	38	鉄	三価ホワイト	箱・パック	対応	1パック 500個入り
8	25	鉄	三価ホワイト	箱・パック	対応	1パック 250個入り
8	30	鉄	三価ホワイト	バラ(1個から購入可能)	対応	1個
3	6	ステンレス	なし	箱・パック	対応	1パック 1000個入り
3	8	ステンレス	なし	箱・パック	対応	1パック 1000個入り
3	10	ステンレス	なし	箱・パック	対応	1パック 1000個入り
3	12	ステンレス	なし	箱・パック	対応	1パック 1000個入り
3	15	ステンレス	なし	箱・パック	対応	1パック 1000個入り
3	18	ステンレス	なし	箱・パック	対応	1パック 1000個入り
3	22	ステンレス	なし	箱・パック	対応	1パック 1000個入り
4	8	ステンレス	なし	箱・パック	対応	1パック 1000個入り
4	10	ステンレス	なし	箱・パック	対応	1パック 1000個入り
4	12	ステンレス	なし	箱・パック	対応	1パック 1000個入り
4	15	ステンレス	なし	箱・パック	対応	1パック 1000個入り
4	18	ステンレス	なし	箱・パック	対応	1パック 1000個入り
5	10	ステンレス	なし	箱・パック	対応	1パック 1000個入り
5	12	ステンレス	なし	箱・パック	対応	1パック 1000個入り
6	38	ステンレス	なし	箱・パック	対応	1パック 500個入り
8	15	ステンレス	なし	バラ(1個から購入可能)	対応	1個
8	22	ステンレス	なし	箱・パック	対応	1パック 500個入り

通常単価(税別) (税込単価)	通常出荷日

12,590円 ( 13,849円 )	1日目
12,590円 ( 13,849円 )	在庫品1日目当日出荷可能
12,590円 ( 13,849円 )	1日目
13,648円 ( 15,013円 )	1日目
15,480円 ( 17,028円 )	1日目
15,754円 ( 17,329円 )	1日目
18,589円 ( 20,448円 )	1日目
17,025円 ( 18,728円 )	1日目
265円 ( 292円 )	1日目
256円 ( 282円 )	在庫品1日目当日出荷可能
15,754円 ( 17,329円 )	1日目
16,810円 ( 18,491円 )	1日目
15,754円 ( 17,329円 )	1日目
16,810円 ( 18,491円 )	1日目
18,917円 ( 20,809円 )	1日目
13,434円 ( 14,777円 )	1日目
7,113円 ( 7,824円 )	1日目
17,307円 ( 19,038円 )	1日目
12,380円 ( 13,618円 )	1日目
271円 ( 298円 )	1日目
27,496円 ( 30,246円 )	1日目
27,520円 ( 30,272円 )	1日目
28,765円 ( 31,642円 )	1日目
29,707円 ( 32,678円 )	1日目
29,688円 ( 32,657円 )	1日目
31,898円 ( 35,088円 )	1日目
36,313円 ( 39,944円 )	1日目
30,813円 ( 33,894円 )	1日目
30,029円 ( 33,032円 )	1日目
34,090円 ( 37,499円 )	1日目
33,756円 ( 37,132円 )	1日目
34,090円 ( 37,499円 )	1日目
40,721円 ( 44,793円 )	1日目
41,788円 ( 45,967円 )	1日目
55,421円 ( 60,963円 )	1日目
263円 ( 289円 )	1日目
55,113円 ( 60,624円 )	1日目

基本情報

【特長】
・圧入タイプのスタッド。
・簡単な圧入で母材表面と面一の仕上げが可能。
・容易に垂直度の高いねじを立てることが可能。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

商品情報

商品概要

外形図

（単位:mm）

ねじの呼び	ピッチ	型式		D ±0.4	H (Max)	相手材
ねじの呼び	ピッチ	C-Steel	Stainless Steel	D ±0.4	H (Max)	最小板厚	取付穴径 +0.08 0	取付穴位置_※1 0
M3	0.5	TH-M3	THS-M3	4.6	2.1	1.0	3.0	5.6
M3	0.5	TH-M3	THS-M3	4.6	2.1		3.0	5.6
M4	0.7	TH-M4	THS-M4	5.9	2.4		4.0	7.2
M4	0.7	TH-M4	THS-M4	5.9	2.4		4.0	7.2
M5	0.8	TH-M5	THS-M5	6.5	2.7		5.0	7.2
M5	0.8	TH-M5	THS-M5	6.5	2.7		5.0	7.2
M6	1.0	TH-M6	THS-M6	8.2	3.0	1.4	6.0	7.9
M6	1.0	TH-M6	THS-M6	8.2	3.0	1.4	6.0	7.9
M8	1.25	TH-M8	THS-M8	9.6	3.7	2.0	8.0	9.6
M8	1.25	TH-M8	THS-M8	9.6	3.7	2.0	8.0	9.6

※ 1 取付穴中心と取付板の端までの最短距離。

取付方法

THシリーズM3、M4、M5を厚さ1.5mm以下の板に圧入するとき/THシリーズM6、M8を厚さ2.4mm以下の板に圧入するとき

THシリーズM3、M4、M5を厚さ1.6mm以上の板に圧入するとき/THシリーズM6、M8を厚さ2.5mm以上の板に圧入するとき

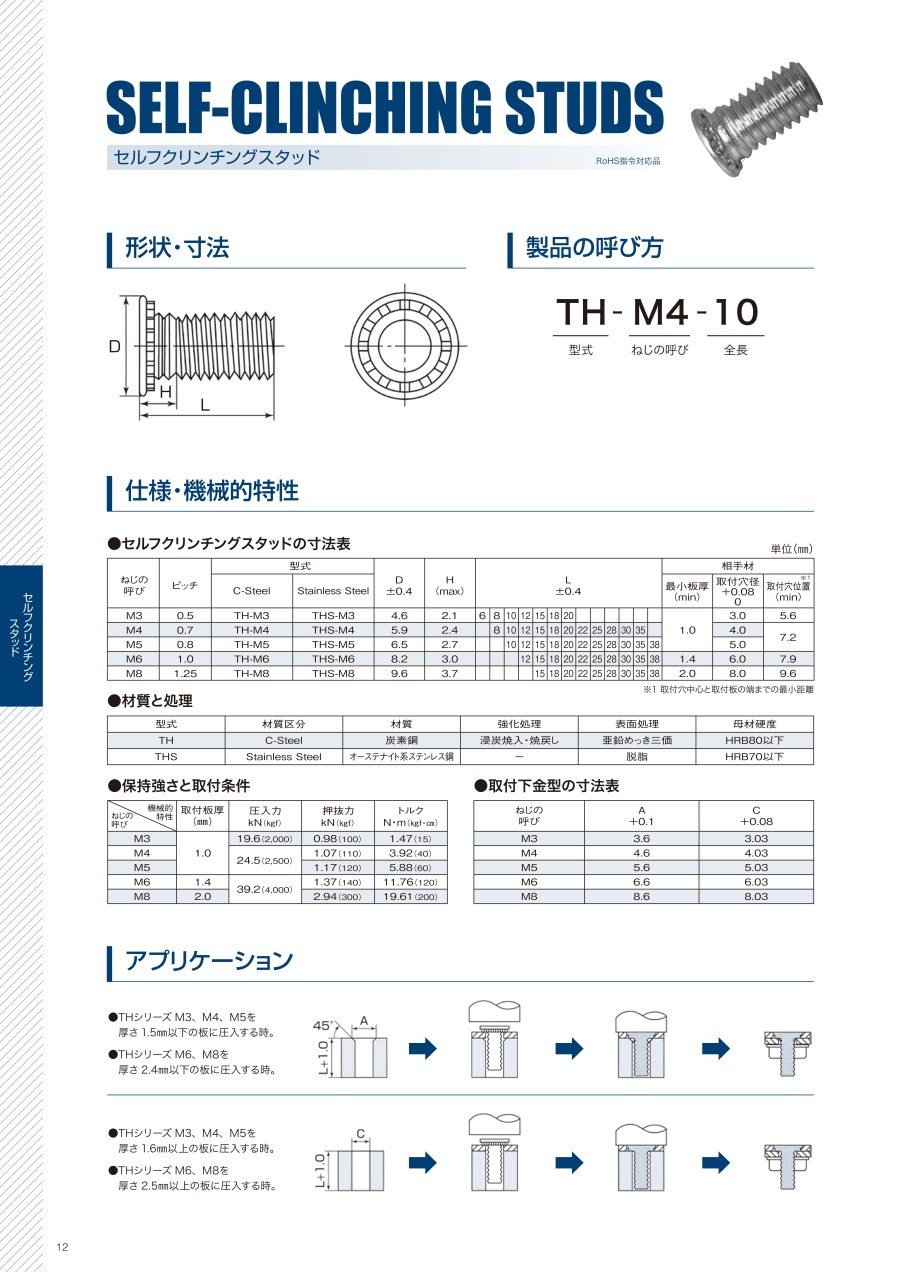

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

セルフクリンチングスタッドのレビュー

3.5平均満足度：3.52件のレビュー

星5
0%
星4
50%
星3
50%
星2
0%
星1
0%

部品組み立て

満足度：3.02019/01/10

客先要求にてこちらを購入し組み立てに使用しました。数量が多いため、バラ売りを検討していただけると幸いです。

2人が参考にしています。

装置部品

満足度：4.02023/06/27

装置部品の一部に使用しました。圧入も容易に出来ました。質は良いです。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q圧入工法と溶接工法の違いは何でしょうか？

板金にねじ穴を立てることを想定した場合、圧入工法はクリンチングファスナーをプレスし、主にローレット部で相手母材を塑性変形させて固着させること、溶接工法はウエルドナットに座面に設けた突起を電圧で溶かし鋼板やステンレス鋼に溶接させることを指します。
