スライドレール フロントディスコネクト・ストップタイプ C2735AL
- 通常単価(税別)
- 3,538円～3,954円
- 税込単価
- 3,892円～4,349円
【特長】・インナーレールを完全に引き出せる3段引のスライドレールです。・レールを全開にすると固定や保持...
詳細を確認- スライドレールはインナーレールとアウターレールの組み合わせを変えないでください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
インナーレール取り外し可能な3段引きスライドレール
C2735AL
商品概要

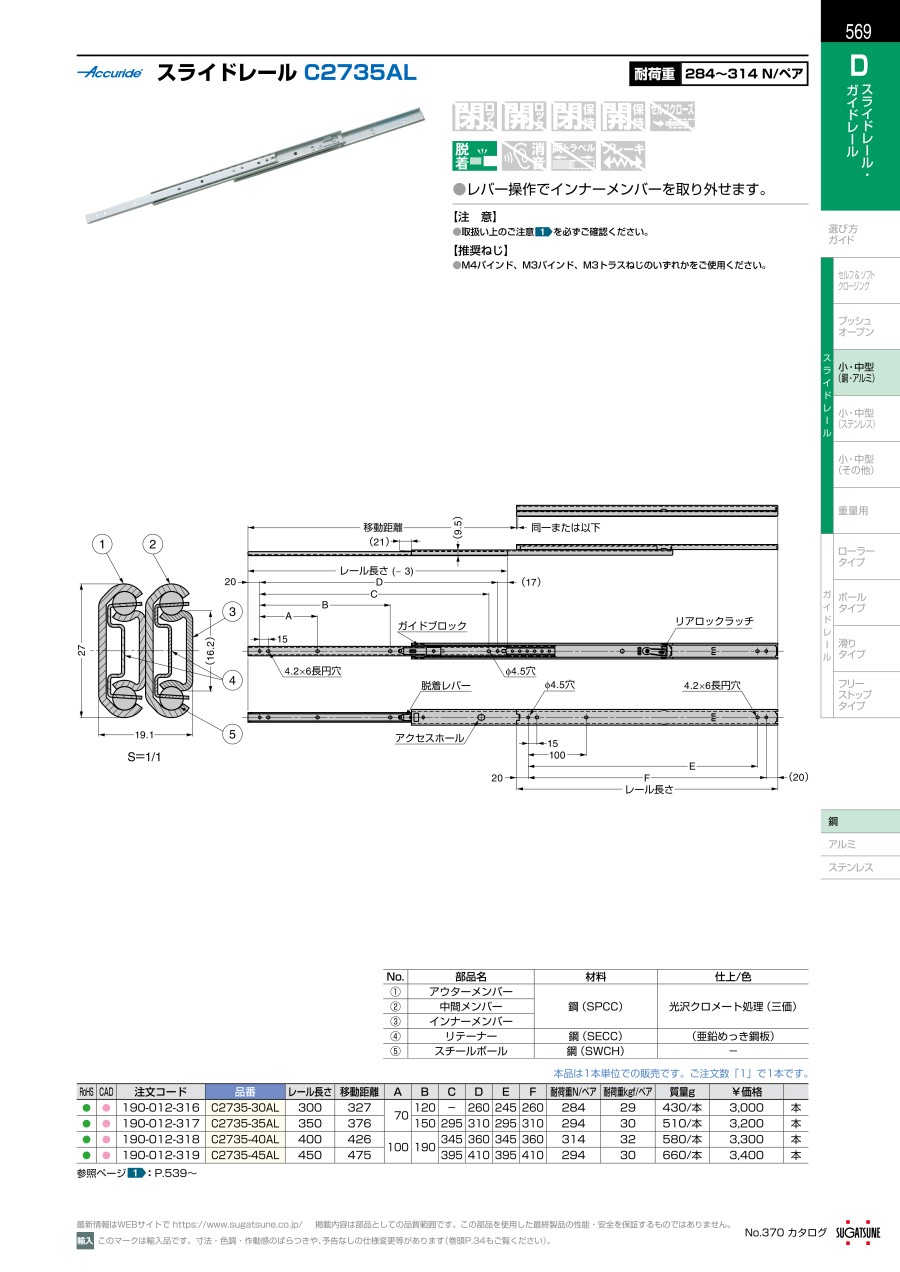

スライドレール寸法図
スライドレール寸法図2
| No. | 部品名 | 材料 | 仕上/色 |
|---|---|---|---|
| ① | アウターレール | 鋼 | 光沢クロメート処理 |
| ② | 中間レール | 鋼 | 光沢クロメート処理 |
| ③ | インナーレール | 鋼 | 光沢クロメート処理 |
| ④ | リテーナー | 鋼 | （亜鉛めっき鋼板） |
| ⑤ | スチールポール | 鋼 | - |
| 品番 | レール長さ | 移動距離 | A | B | C | D | E | F | 耐荷重N/ベア | 耐荷重kgf/ベア | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C2735-30AL | 300 | 327 | 70 | 120 | - | 260 | 245 | 260 | 284N/ベア | 29kgf/ベア | 0.86kg/ベア |
| C2735-35AL | 350 | 376 | 70 | 150 | 295 | 310 | 295 | 310 | 294N/ペア | 30kgf/ベア | 1.01kg/ベア |
| C2735-40AL | 400 | 426 | 100 | 190 | 345 | 360 | 345 | 360 | 314N/ペア | 32kgf/ペア | 1.16kg/ベア |
| C2735-45AL | 450 | 475 | 100 | 190 | 395 | 410 | 395 | 410 | 294N/ペア | 30kgf/ベア | 1.31kg/ベア |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,538円 ( 3,892円 ) | 4日目 |
3,802円 ( 4,182円 ) | 4日目 |
3,865円 ( 4,252円 ) | 4日目 |
3,954円 ( 4,349円 ) | 4日目 |
詳細情報
基本情報
【特長】
・インナーレールを完全に引き出せる3段引のスライドレールです。
・レールを全開にすると固定や保持はされずにストップします。
・レバー操作でレールの脱着ができます。
・耐荷重は29～32kgf/ペア（引き出し側レールを伸ばした時のレール中央部での静止荷重）。
・推奨ねじ：M4バインド小ねじ、M3バインド小ねじ、M3トラス小ねじのいずれかをご使用ください。
【用途】
・引き出し用のレールとして最適。
ご注意
- スライドレールはインナーレールとアウターレールの組み合わせを変えないでください。
