不二越

複列アンギュラ玉軸受 5200/5300タイプ

カタログ

通常単価(税別): 1,699円～13,714円

税込単価: 1,869円～15,085円

通常出荷日：在庫品1日目～8日目一部当日出荷可能

【特長】・アキシアル荷重やモーメント荷重の大小により、2種類の接触角を選択可能・打抜き保持器を使用・単...

詳細を確認

55.0

よく一緒に見られています

不二越

単列深溝玉軸受（ラジアル）

通常価格(税別)： 338円 (税込価格：372円)

通常出荷日：在庫品1日目

よく一緒に見られています

不二越

自動調心玉軸受（円筒穴）

通常価格(税別)： 1,114円 (税込価格：1,225円)

通常出荷日：在庫品1日目

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

開放形

製品仕様

■動等価ラジアル荷重
Pr=XFr+YFa

接触角	e	Fa/Fr≦e		Fa/Fr＞e
接触角	e	X	Y	X	Y
30°	0.80	1.0	0.78	0.63	1.24
20°	0.57	1.0	1.09	0.70	1.63

■静等価ラジアル荷重
呼び接触角30°：Por=Fr+0.66Fa
呼び接触角20°：Por=Fr+0.84Fa

規格表

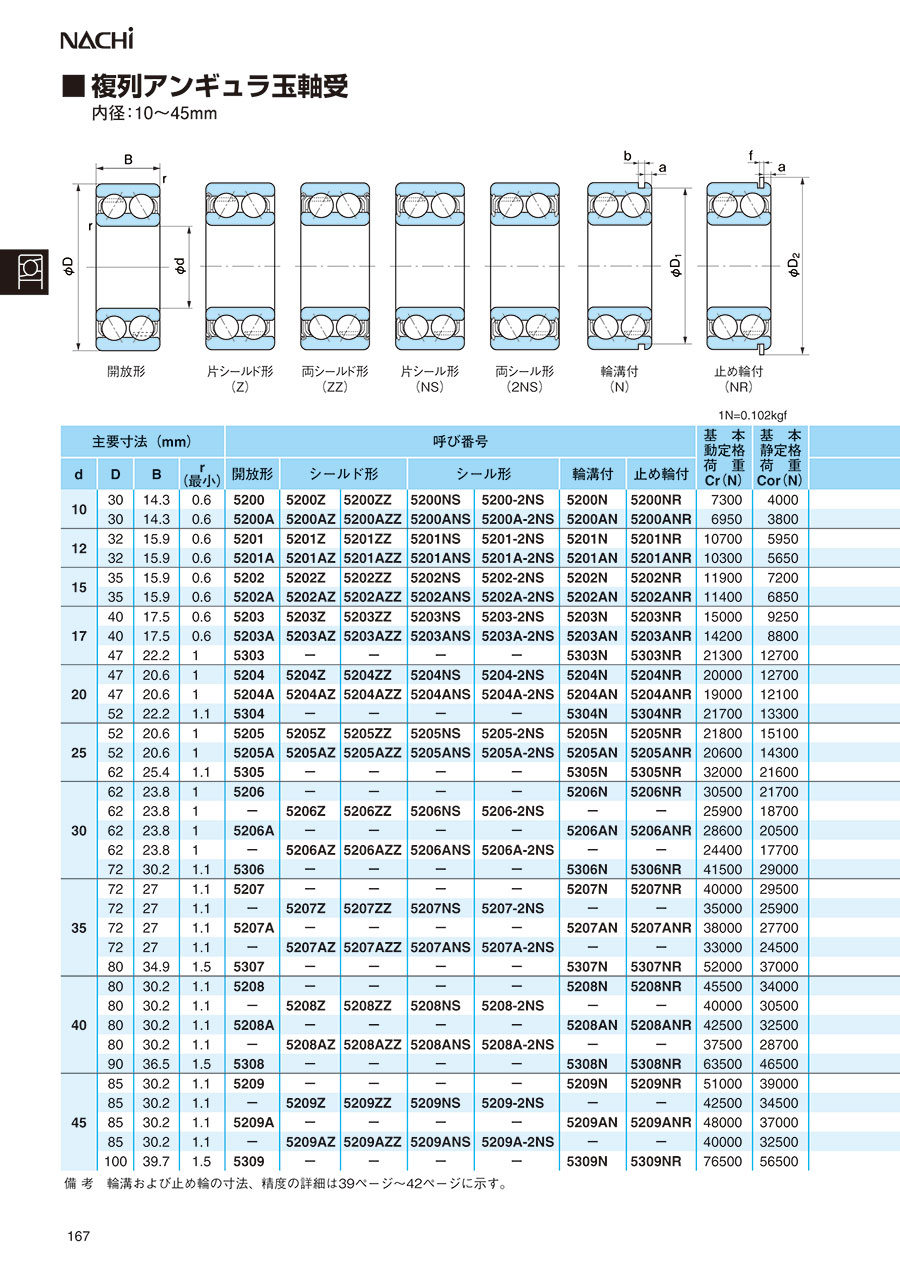

内径：10～45mm

内径：50～75mm

型番リスト

表示件数

型番

5200
5201
5203
5204
5205
5206
5207
5208
5209
5210
5211
5212
5213
5214
5215
5304
5305
5306
5307
5308
5309
5310
5311
5312

内径 d

(φ)

外径 D

(φ)

幅 B

(mm)

基本動定格荷重 Cr

(N)

許容回転速度(グリース潤滑)

(rpm)

基本静定格荷重 Cor

(N)

RoHS2（10物質）?

最小発注数量

10	30	14.3	7300	18000	4000	非対応	1個
12	32	15.9	10700	16000	5950	対応	1個
17	40	17.5	15000	12000	9250	非対応	1個
20	47	20.6	20000	10000	12700	非対応	1個
25	52	20.6	21800	9500	15100	対応	1個
30	62	23.8	30500	8000	21700	対応	1個
35	72	27	40000	7000	29500	非対応	1個
40	80	30.2	45500	6000	34000	対応	1個
45	85	30.2	51000	5500	39000	非対応	1個
50	90	30.2	54500	5000	44500	対応	1個
55	100	33.3	67500	4500	56500	対応	1個
60	110	36.5	76000	4300	62000	非対応	1個
65	120	38.1	89000	3900	77000	非対応	1個
70	125	39.7	96500	3800	84500	対応	1個
75	130	41.3	96000	3400	85500	非対応	1個
20	52	22.2	21700	9000	13300	対応	1個
25	62	25.4	32000	7300	21600	非対応	1個
30	72	30.2	41500	7000	29000	非対応	1個
35	80	34.9	52000	6300	37000	非対応	1個
40	90	36.5	63500	5500	46500	非対応	1個
45	100	39.7	76500	5000	56500	非対応	1個
50	110	44.4	90000	4500	68000	非対応	1個
55	120	49.2	112000	4000	86500	非対応	1個
60	130	54	128000	3800	101000	非対応	1個

通常単価(税別) (税込単価)	通常出荷日

2,169円 ( 2,386円 )	在庫品1日目当日出荷可能
1,699円 ( 1,869円 )	在庫品1日目当日出荷可能
2,113円 ( 2,324円 )	4日目
2,384円 ( 2,622円 )	4日目
3,289円 ( 3,618円 )	在庫品1日目当日出荷可能
3,279円 ( 3,607円 )	4日目
4,451円 ( 4,896円 )	4日目
4,374円 ( 4,811円 )	4日目
4,911円 ( 5,402円 )	4日目
5,897円 ( 6,487円 )	4日目
6,697円 ( 7,367円 )	4日目
7,464円 ( 8,210円 )	4日目
9,110円 ( 10,021円 )	4日目
9,947円 ( 10,942円 )	4日目
13,714円 ( 15,085円 )	4日目
3,118円 ( 3,430円 )	4日目
3,746円 ( 4,121円 )	4日目
4,727円 ( 5,200円 )	4日目
4,369円 ( 4,806円 )	4日目
5,853円 ( 6,438円 )	4日目
6,366円 ( 7,003円 )	4日目
10,769円 ( 11,846円 )	4日目
9,690円 ( 10,659円 )	4日目
13,630円 ( 14,993円 )	8日目

詳細情報

基本情報

基本情報

【特長】
・アキシアル荷重やモーメント荷重の大小により、2種類の接触角を選択可能
・打抜き保持器を使用
・単列深溝玉軸受と同様に、シール（2NS）、シールド（ZZ）を取り付けたものも用意
【用途】
・ブロワー・高速真空ポンプ受・スーパチャージャ・2輪車トランスミッション

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

複列アンギュラ玉軸受 5200/5300タイプのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

小型装置の回転軸受けとして

満足度：5.02019/01/10

小型装置の回転軸受けとして、少量多品種の試作品製作が多いため、細かいラインナップで選択でき助かっています。
