小径タイプ近接センサ E2E
- 通常単価(税別)
- 6,557円～11,670円
- 税込単価
- 7,213円～12,837円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
超小型近接センサなのに、驚くほど取付が"ラク"！【特長】・移動ワークを安定検出する高速応答周波数 Ma...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が62型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
コード引き出しタイプ（シールドタイプ）
M8コネクタ中継タイプ（0.3m）（シールドタイプ）
M8コネクタタイプ（シールドタイプ）
コード引き出しタイプ（非シールドタイプ）
製品仕様
定格/性能
| 項目 | 形式 | |||||
|---|---|---|---|---|---|---|
| 形E2E-C03SR8□ | 形E2E-C03N02□ | 形E2E-C04S12□ | 形E2E-C04N03□ | 形E2E-C05S01□ | ||
| サイズ | φ3 | φ4 | φ5.4 | |||
| シールド | シールド | 非シールド | シールド | 非シールド | シールド | |
| 検出距離（23℃にて） | 0.8mm±10% | 2mm±10% | 1.2mm±10% | 3mm±10% | 1mm±10% | |
| 設定距離 *1 （検出距離×0.7） | 0～0.56mm | 0～1.4mm | 0～0.84mm | 0～2.1mm | 0～0.7mm | |
| 応差 | 検出距離の15%以下 | |||||
| 検出可能物体 | 磁性金属（非磁性金属は検出距離が低下します。「特性データ」→デジタルカタログ7ページ参照） | |||||
| 標準検出物体 | 鉄3×3×1mm | 鉄6×6×1mm | 鉄4×4×1mm | 鉄9×9×1mm | 鉄5.4×5.4×1mm | |
| 応答周波数 *2 | 5kHz | 3.5kHz | 4kHz | 2kHz | 4kHz | |
| 電源電圧 （使用電圧範囲） *3 | DC10～30V（リップル（p-p）10%も含む） | |||||
| 消費電流 | 10mA以下 | |||||
| 制御出力 *4 | 開閉容量 | オープンコレクタ 50mA以下 | オープンコレクタ 100mA以下 | |||
| 残留電圧 | 2V以下 *5 | |||||
| 表示灯 | 動作表示：黄色（欧州規格 EN60947-5-2準拠）出力時、点灯します。 | |||||
| 動作モード | C1/C2：NPNタイプ（マイナスコモン）、B1/B2：PNPタイプ（プラスコモン） C1/B1タイプ：NO（近づいてON）、C2/B2タイプ：NC（離れてON） | |||||
| 保護回路 | 電源逆接続保護、サージ吸収、負荷短絡保護、出力逆接続保護 | |||||
| 周囲温度範囲 | 動作時、保存時：各-25～+70℃（ただし、氷結、結露しないこと） | |||||
| 周囲湿度範囲 | 動作時、保存時：各35～95%RH（ただし結露しないこと） | |||||
| 温度の影響 | -25～+70℃の温度範囲内で+23℃時の検出距離の±15%以内 | |||||
| 電圧の影響 | 定格電源電圧±15%の範囲内で、定格電源電圧時の検出距離の±2.5%以内 | |||||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括とケース間 | |||||
| 耐電圧 | AC500V 50/60Hz 1min 充電部一括とケース間 | |||||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z 各方向 2時間 | |||||
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向 10回 | |||||
| 保護構造 | IEC規格IP67、オムロン社内規格耐油 *6 | |||||
| 接続方式 | コード引き出しタイプ | あり | あり | あり | ||
| M8コネクタ中継タイプ | あり | あり | なし | |||
| M8コネクタタイプ | なし | あり | なし | |||
| 質量 （梱包 状態） | コード引き出しタイプ | 約25g | 約30g | 約35g | 約35g | 約35g |
| M8コネクタ中継タイプ | 約20g | 約20g | 約15g | 約20g | - | |
| M8コネクタタイプ | - | - | 約10g | 約10g | - | |
| 材質 | ケース | SUS303（EN1.4305）*7 | 黄銅 ニッケルメッキ | |||
| 検出面 | 耐熱ABS | |||||
| 締付ナット *8 | なし | |||||
| 歯付座金 *8 | なし | |||||
| コード | 塩化ビニル（PVC） | |||||
| 付属品 | 取扱説明書 | あり | ||||
| 形式ラベル | あり | |||||
| 取付金具 | 別売 | |||||
| 項目 | 形式 | ||||||
|---|---|---|---|---|---|---|---|
| 形E2E-C06S02□ | 形E2E-C06N04□ | 形E2E-S04SR8□ | 形E2E-S04N02□ | 形E2E-S05S12□ | 形E2E-S05N03□ | ||
| サイズ | φ6.5 | M4 | M5 | ||||
| シールド | シールド | 非シールド | シールド | 非シールド | シールド | 非シールド | |
| 検出距離（23℃にて） | 2mm±10% | 4mm±10% | 0.8mm±10% | 2mm±10% | 1.2mm±10% | 3mm±10% | |
| 設定距離 *1 （検出距離×0.7） | 0～1.4mm | 0～2.8mm | 0～0.56mm | 0～1.4mm | 0～0.84mm | 0～2.1mm | |
| 応差 | 検出距離の15%以下 | ||||||
| 検出可能物体 | 磁性金属（非磁性金属は検出距離が低下します。「特性データ」→デジタルカタログ7ページ参照） | ||||||
| 標準検出物体 | 鉄6.5×6.5×1mm | 鉄12×12×1mm | 鉄3×3×1mm | 鉄6×6×1mm | 鉄4×4×1mm | 鉄9×9×1mm | |
| 応答周波数 *2 | 3kHz | 3kHz | 5kHz | 3.5kHz | 4kHz | 2kHz | |
| 電源電圧 （使用電圧範囲） *3 | DC10～30V（リップル（p-p）10%も含む） | ||||||
| 消費電流 | 10mA以下 | ||||||
| 制御出力 *4 | 開閉容量 | オープンコレクタ 200mA以下 （60～70℃：100mA） | オープンコレクタ 50mA以下 | オープンコレクタ 100mA以下 | |||
| 残留電圧 | 2V以下 *5 | ||||||
| 表示灯 | 動作表示：黄色（欧州規格 EN60947-5-2準拠）出力時、点灯します。 | ||||||
| 動作モード | C1/C2：NPNタイプ（マイナスコモン）、B1/B2：PNPタイプ（プラスコモン） C1/B1タイプ：NO（近づいてON）、C2/B2タイプ：NC（離れてON） | ||||||
| 保護回路 | 電源逆接続保護、サージ吸収、負荷短絡保護、出力逆接続保護 | ||||||
| 周囲温度範囲 | 動作時、保存時：各-25～+70℃（ただし、氷結、結露しないこと） | ||||||
| 周囲湿度範囲 | 動作時、保存時：各35～95%RH（ただし結露しないこと） | ||||||
| 温度の影響 | -25～+70℃の温度範囲内で+23℃時の検出距離の±15%以内 | ||||||
| 電圧の影響 | 定格電源電圧±15%の範囲内で、定格電源電圧時の検出距離の±2.5%以内 | ||||||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括とケース間 | ||||||
| 耐電圧 | AC500V 50/60Hz 1min 充電部一括とケース間 | ||||||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z 各方向 2時間 | ||||||
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向 10回 | ||||||
| 保護構造 | IEC規格IP67、オムロン社内規格耐油 *6 | ||||||
| 接続方式 | コード引き出しタイプ | あり | あり | あり | |||
| M8コネクタ中継タイプ | あり | あり | あり | ||||
| M8コネクタタイプ | あり | なし | あり | ||||
| 質量 （梱包 状態） | コード引き出しタイプ | 約55g | 約55g | 約30g | 約30g | 約35g | 約40g |
| M8コネクタ中継タイプ | 約20g | 約25g | 約20g | 約20g | 約20g | 約20g | |
| M8コネクタタイプ | 約10g | 約15g | - | - | 約15g | 約15g | |
| 材質 | ケース | SUS303（EN1.4305）*7 | |||||
| 検出面 | 耐熱ABS | ||||||
| 締付ナット *8 | なし | SUS430（EN1.4016）*7 | |||||
| 歯付座金 *8 | なし | SUS303（EN1.4305）*7 | |||||
| コード | 塩化ビニル（PVC） | ||||||
| 付属品 | 取扱説明書 | あり | |||||
| 形式ラベル | あり | ||||||
| 取付金具 | 別売 | ||||||
*1.設定距離以内でお使いいただくことで、高速応答性や、より安定した繰り返し精度が得られます。
*2.応答周波数は平均値です。
*3.電源を12Vでお使いいただく方が、内部自己発熱の影響を受けにくいため、より安定した繰り返し精度が得られます。
*4.制御出力は20mA以下の方が、内部自己発熱の影響を受けにくいため、より安定した繰り返し精度が得られます。
*5.φ3、M4: 負荷電流50mA、コード長2m時
φ4、φ5.4、M5: 負荷電流100mA、コード長2m時
φ6.5: 負荷電流200mA コード長2m時
*6.オムロン社内規格耐油：不水溶性油に対する性能です。（テスト状態は下図）
*7.EN規格の材料名です。
*8.締付ナット2枚、歯付座金1枚。
耐油テスト状態
テスト時間経過後に下記の特性に問題ないことを確認しております。
（1）外観（製品特性に影響を与えるダメージがないこと）
（2）動作確認（ON/OFF）
（3）絶縁抵抗（50MΩ以上500VDCメガ）
（4）耐電圧（AC500V 1分間）
（5）耐水性（IP67）
（1）外観（製品特性に影響を与えるダメージがないこと）
（2）動作確認（ON/OFF）
（3）絶縁抵抗（50MΩ以上500VDCメガ）
（4）耐電圧（AC500V 1分間）
（5）耐水性（IP67）

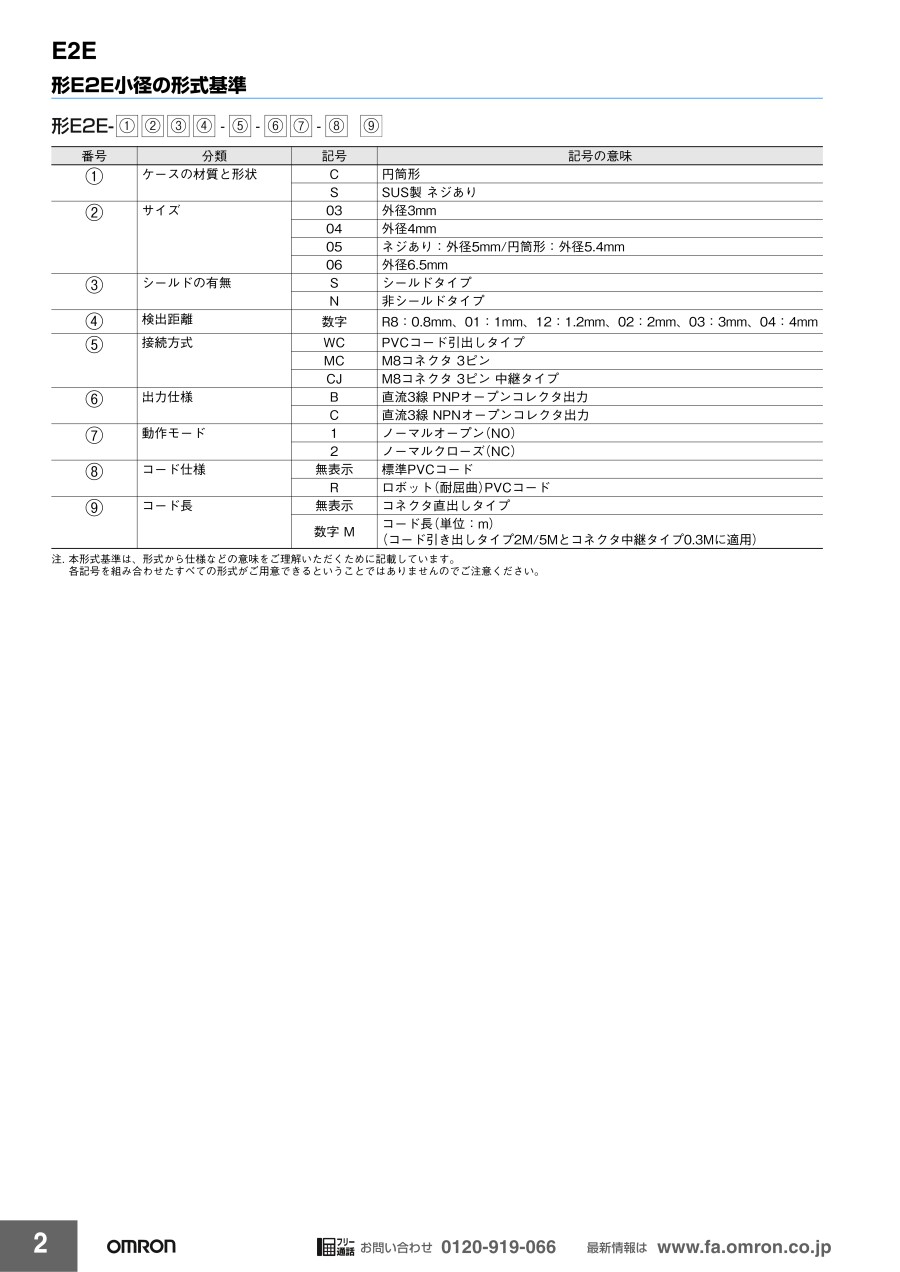

型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,637円 ( 12,801円 ) | 在庫品1日目当日出荷可能 |
11,637円 ( 12,801円 ) | 在庫品1日目当日出荷可能 |
10,956円 ( 12,052円 ) | 在庫品1日目当日出荷可能 |
10,665円 ( 11,732円 ) | 在庫品1日目当日出荷可能 |
9,972円 ( 10,969円 ) | 在庫品1日目当日出荷可能 |
11,670円 ( 12,837円 ) | 在庫品1日目当日出荷可能 |
10,871円 ( 11,958円 ) | 在庫品1日目当日出荷可能 |
7,449円 ( 8,194円 ) | 在庫品1日目当日出荷可能 |
7,336円 ( 8,070円 ) | 在庫品1日目当日出荷可能 |
8,664円 ( 9,530円 ) | 在庫品1日目当日出荷可能 |
8,570円 ( 9,427円 ) | 在庫品1日目当日出荷可能 |
7,416円 ( 8,158円 ) | 在庫品1日目当日出荷可能 |
7,416円 ( 8,158円 ) | 在庫品1日目当日出荷可能 |
7,449円 ( 8,194円 ) | 在庫品1日目当日出荷可能 |
8,323円 ( 9,155円 ) | 在庫品1日目当日出荷可能 |
8,938円 ( 9,832円 ) | 在庫品1日目当日出荷可能 |
7,336円 ( 8,070円 ) | 在庫品1日目当日出荷可能 |
7,449円 ( 8,194円 ) | 在庫品1日目当日出荷可能 |
8,113円 ( 8,924円 ) | 在庫品1日目当日出荷可能 |
7,944円 ( 8,738円 ) | 在庫品1日目当日出荷可能 |
7,449円 ( 8,194円 ) | 在庫品1日目当日出荷可能 |
8,725円 ( 9,598円 ) | 在庫品1日目当日出荷可能 |
7,408円 ( 8,149円 ) | 在庫品1日目当日出荷可能 |
8,293円 ( 9,122円 ) | 1日目 |
8,435円 ( 9,279円 ) | 1日目 |
9,626円 ( 10,589円 ) | 1日目 |
8,053円 ( 8,858円 ) | 在庫品1日目当日出荷可能 |
8,267円 ( 9,094円 ) | 在庫品1日目当日出荷可能 |
9,005円 ( 9,906円 ) | 在庫品1日目当日出荷可能 |
7,408円 ( 8,149円 ) | 在庫品1日目当日出荷可能 |
7,408円 ( 8,149円 ) | 在庫品1日目当日出荷可能 |
8,053円 ( 8,858円 ) | 在庫品1日目当日出荷可能 |
8,923円 ( 9,815円 ) | 在庫品1日目当日出荷可能 |
8,728円 ( 9,601円 ) | 在庫品1日目当日出荷可能 |
7,714円 ( 8,485円 ) | 在庫品1日目当日出荷可能 |
7,408円 ( 8,149円 ) | 1日目 |
8,053円 ( 8,858円 ) | 在庫品1日目当日出荷可能 |
8,267円 ( 9,094円 ) | 在庫品1日目当日出荷可能 |
9,156円 ( 10,072円 ) | 1日目 |
7,872円 ( 8,659円 ) | 在庫品1日目当日出荷可能 |
7,635円 ( 8,399円 ) | 在庫品1日目当日出荷可能 |
7,449円 ( 8,194円 ) | 1日目 |
9,550円 ( 10,505円 ) | 在庫品1日目当日出荷可能 |
7,424円 ( 8,166円 ) | 在庫品1日目当日出荷可能 |
6,557円 ( 7,213円 ) | 在庫品1日目当日出荷可能 |
8,323円 ( 9,155円 ) | 在庫品1日目当日出荷可能 |
7,424円 ( 8,166円 ) | 在庫品1日目当日出荷可能 |
8,053円 ( 8,858円 ) | 在庫品1日目当日出荷可能 |
7,515円 ( 8,267円 ) | 在庫品1日目当日出荷可能 |
8,593円 ( 9,452円 ) | 在庫品1日目当日出荷可能 |
8,728円 ( 9,601円 ) | 在庫品1日目当日出荷可能 |
8,410円 ( 9,251円 ) | 1日目 |
7,405円 ( 8,146円 ) | 在庫品1日目当日出荷可能 |
7,023円 ( 7,725円 ) | 在庫品1日目当日出荷可能 |
8,007円 ( 8,808円 ) | 在庫品1日目当日出荷可能 |
8,361円 ( 9,197円 ) | 在庫品1日目当日出荷可能 |
7,130円 ( 7,843円 ) | 在庫品1日目当日出荷可能 |
6,760円 ( 7,436円 ) | 在庫品1日目当日出荷可能 |
8,007円 ( 8,808円 ) | 在庫品1日目当日出荷可能 |
9,005円 ( 9,906円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
超小型近接センサなのに、驚くほど取付が"ラク"！
【特長】
・移動ワークを安定検出する高速応答周波数 Max.5kHz
・表示灯が4灯で、表示灯の位置合わせも簡単に
・専用の取りつけ金具で治具製作工数を削減
・標準コード5mとロボット（耐屈曲）コードタイプもご用意
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品担当おすすめ
小径タイプ近接センサ E2Eのレビュー
近接センサーとして
5
5.02019/04/02
ロボの近接センサとして使用。
オムロン製なので安心して使えます。
ミスミさんはオムロン本店よりも安く1個からでも購入でき...もっと読む
1人が参考にしています。
機械部品
5
5.02022/07/29
在庫数、納期を確認しながら
注文でき、翌日には届いていたので
ありがたいです。
0人が参考にしています。
インサート部品の検出
5
5.02021/08/18
インサート部品の検出に使用しました。センサーが小型で小さい物の検出には最適でした。何時もこのシリーズを使っています。
0人が参考にしています。
溶接治具に使用しています
5
5.02021/08/02
溶接治具とQA機一体の構成部品の有り無し検出用に使用しています。細いですから 値段も高いでしょう。もっと安くなれば 使用...もっと読む
0人が参考にしています。
ワーク検出
5
5.02021/02/09
細い溝を流れるワークが途絶えた時の検出に使っています。
周りの環境に左右されること無く長年使用しています。
0人が参考にしています。
