アネスト岩田

オイルフリースクロールコンプレッサ ThinkAir SLPシリーズ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 4,012,107円～5,970,432円

税込単価: 4,413,318円～6,567,475円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アネスト岩田

通常出荷日：7 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アネスト岩田

通常出荷日：3 日目～

2～8台の圧縮機及びモータを搭載したオイルフリースクロールコンプレッサー。【特...

種類
パッケージタイプ
潤滑方式
オイルフリー
駆動源（定格電圧）
200V
駆動源（種類）
三相
圧縮段数
2段圧縮
運転制御方式
マルチステージ　自動発停(圧力センサ検知)
冷却方式
空冷
圧縮方式
スクロール

ご注意

この製品は重量品の為、運送会社から車上引き渡しとなります。ご了承ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SLP-55EF/1101EF

SLP-55EFD/751EFD

SLP-110EFD/1101EFD

SLP-150EF/1501EF

SLP-150EFD/1501EFD

SLP-220EF/3001EF

SLP-220EFD/2201EFD

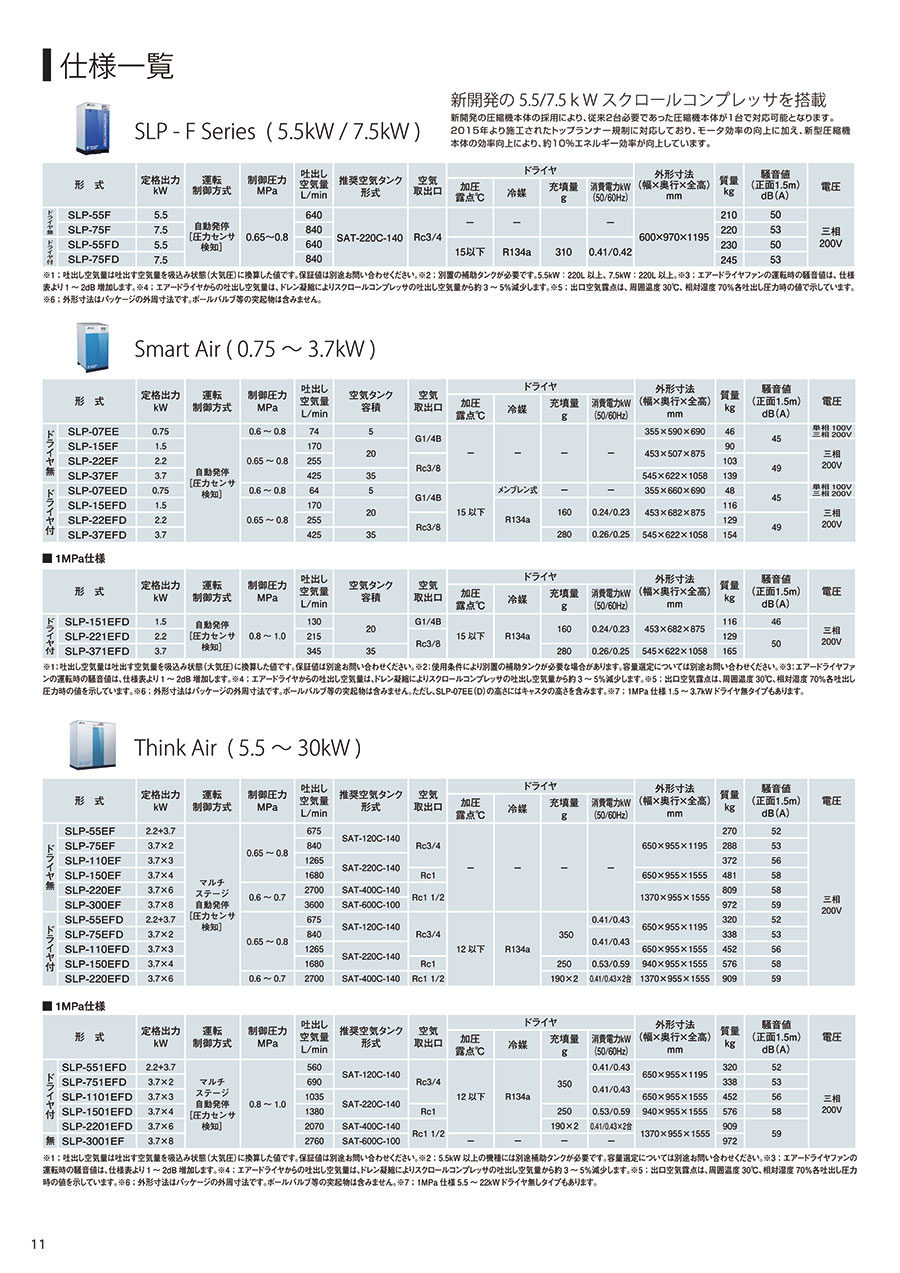

規格表

型番		電動機定格出力 kW{PS}	制御圧力 MPa	吐出し空気量 L/min	推奨空気タンク型番 L	ドライヤ		空気取出口	外形寸法（W×D×H） mm	質量 kg	騒音値（正面1.5m） dB（A）
型番		電動機定格出力 kW{PS}	制御圧力 MPa	吐出し空気量 L/min	推奨空気タンク型番 L	冷媒充填量 g	消費電力（50/60Hz） kW	空気取出口	外形寸法（W×D×H） mm	質量 kg	騒音値（正面1.5m） dB（A）
ドライヤ無	SLP-55EF	2.2+3.7	0.65～0.8	675	SAT-120C-140 （120L）	―		Rc3/4	650×955×1195	270	52
	SLP-75EF	3.7×2		840	SAT-120C-140 （120L）					288	53
	SLP-110EF	3.7×3		1265	SAT-220C-140 （220L）					372	56
	SLP-150EF	3.7×4		1680	SAT-220C-140 （220L）			Rc1	650×955×1555	481	58
	SLP-220EF	3.7×6	0.6～0.7	2700	SAT-400C-140 （400L）			Rc1 1/2	1370×955×1555	809	58
	SLP-300EF	3.7×8	0.6～0.7	3600	SAT-600C-100 （600L）			Rc1 1/2	1370×955×1555	972	59
ドライヤ付	SLP-55EFD	2.2+3.7	0.65～0.8	675	SAT-120C-140 （120L）	R134a 350g	0.41/0.43	Rc3/4	650×955×1195	320	52
	SLP-75EFD	3.7×2		840	SAT-120C-140 （120L）		0.41/0.43		650×955×1195	338	53
	SLP-110EFD	3.7×3		1265	SAT-220C-140 （220L）		0.41/0.43		650×955×1555	452	56
	SLP-150EFD	3.7×4		1680	SAT-220C-140 （220L）	R134a 250g	0.53/0.59	Rc1	940×955×1555	576	58
	SLP-220EFD	3.7×6	0.6～0.7	2700	SAT-400C-140 （400L）	R134a 190g×2	0.41/0.43×2台	Rc1 1/2	1370×955×1555	909	59

製品仕様

型番		電動機定格出力 kW{PS}	制御圧力 MPa	吐出し空気量 L/min	推奨空気タンク型番 L	ドライヤ		空気取出口	外形寸法（W×D×H） mm	質量 kg	騒音値（正面1.5m） dB（A）
型番		電動機定格出力 kW{PS}	制御圧力 MPa	吐出し空気量 L/min	推奨空気タンク型番 L	冷媒充填量 g	消費電力（50/60Hz） kW	空気取出口	外形寸法（W×D×H） mm	質量 kg	騒音値（正面1.5m） dB（A）
ドライヤ付	SLP-551EFD	2.2+3.7	0.8～1.0	560	SAT-120C-140 （120L）	R134a 350g	0.41/0.43	Rc3/4	650×955×1195	320	52
	SLP-751EFD	3.7×2		690	SAT-120C-140 （120L）				650×955×1195	338	53
	SLP-1101EFD	3.7×3		1035	SAT-220C-140 （220L）				650×955×1555	452	56
	SLP-1501EFD	3.7×4		1380	SAT-220C-140 （220L）	R134a 250g	0.53/0.59	Rc1	940×955×1555	576	58
	SLP-2201EFD	3.7×6		2070	SAT-400C-140 （400L）	R134a 190g×2	0.41/0.43×2台	Rc1 1/2	1370×955×1555	909	59
無	SLP-3001EF	3.7×8		2760	SAT-600C-100 （600L）	―		Rc1 1/2	1370×955×1555	972	59

吐出し空気量は最高圧力時に吐出す空気量を吸込状態（大気圧）に換算した値。
エアドライヤファンの運転時の騒音値は、仕様表より1 ～ 2dB 増加。
エアドライヤからの吐出し空気量は、ドレン凝縮により圧縮機の吐出し空気量から約3 ～ 5％減少。
出口空気露点は周囲温度30℃、相対湿度70％各吐出し圧力時の値で12℃以下。
外形寸法はパッケージの外周寸法です。ボールバルブ等の突起物は含まない。ただし、SLP-07EE（D) の高さにはキャスタの高さを含む。

商品特長詳細

7.5kW

11kW

15kW

22kW/30kW

インバーターを越える省エネ性能を誇るマルチステージ制御を搭載。
消費電力を大幅におさえて大きな省エネ効果。
運転時間を「負荷率換算」し、メンテナンスコストを軽減。
スクロールコンプレッサならではの低騒音・低振動。
リスク回避対応型コンプレッサ。
オイルフリーだからクリーン。スクロールだからコンパクト。

オイルフリースクロールコンプレッサ

旋回スクロール/ 固定スクロール/ 圧縮室

旋回スクロールが、図1→2→3→4 と旋回するに従い、固定スクロールと旋回スクロールの間に空気が吸い込まれ、点対称の位置にある三日月状の圧縮室の容積が徐々に小さくなり、空気は圧縮されて、中心部の吐出しポートから押し出される。

オイルフリードレン

オイルフリーコンプレッサからのドレン
給油式コンプレッサからのドレン

給油式コンプレッサから排出されるドレンには油分が含まれるため、適切な廃水処理が必要
油分を含んだドレンの処理には年間28万円程度の費用がかかるケースもある
スクロールコンプレッサから排出されるドレンは特別な廃水処理が不要で環境にやさしく、コストも削減

クリーン

オイルフリーコンプレッサからの配管
給油式コンプレッサからの配管

給油式コンプレッサが作り出す圧縮空気には油分が含まれるため、配管の内面に付着し配管を汚す

スクロールコンプレッサは、配管の内面を汚すことなく、向上に高品質な空気を供給する

省エネ・リスク回避・メンテナンス・クリーンエアについて

オイルフリースクロールコンプレッサ（共通）
省エネ

オイルフリースクロールコンプレッサ（共通）
メンテナンス

オイルフリースクロールコンプレッサ（共通）
リスク回避

オイルフリースクロールコンプレッサ（共通）
クリーンエア

静音性について

オイルフリースクロールコンプレッサThink Air
15kW

オイルフリースクロールコンプレッサThink Air
7.5kW

オイルフリースクロールコンプレッサSmart Air
3.7kW

オイルフリースクロールコンプレッサSmart Air
1.5kW

オイルフリースクロールコンプレッサSmart Air
0.75kW

製品比較情報

Fシリーズ

7.5kWを実現し、エネルギー効率UP、耐久性向上、メンテナンスコスト低減を実現しました。

SmartAir

設置面積新聞紙1ページ分からのコンパクト設計。

騒音値は45dBの図書館並みの静けさからご用意しております。

ThinkAir

複数本体搭載で、万が一の故障時でも空気供給が停止しないリスク回避機能付。30kWの中型レンジでも60dB以下の低騒音です。更に、省エネ制御付

オイルフリークローコンプレッサ　Absolute Air　FRLシリーズ

「オイルフリースクロールコンプレッサ　ThinkAir」シリーズよりも高耐久。高パワー。工場稼働用コンプレッサに最適です。

型番リスト

表示件数

型番

最高制御圧力

(MPa)

吐出し空気量

(L/min)

電動機定格出力

(kW{PS})

電動機定格出力馬力範囲

(PS)

騒音値

(dB)

ドライヤ

周波数

(Hz)

吐出し空気量詳細 (L/min)

発注コード

最小発注数量

1	1000～5000未満	3.7×6{30}	30～50未満	59	ドライヤ付	50	2070	-	1個
1	1000～5000未満	3.7×6{30}	30～50未満	59	ドライヤ付	60	2070	-	1個
1	1000～5000未満	3.7×6{30}	30～50未満	59	ドライヤ無し	50	2070	-	1個
1	1000～5000未満	3.7×6{30}	30～50未満	59	ドライヤ無し	60	2070	-	1個
0.7	1000～5000未満	3.7×6{30}	30～50未満	59	ドライヤ付	50	2700	769-8291	1個
0.7	1000～5000未満	3.7×6{30}	30～50未満	59	ドライヤ付	60	2700	769-8305	1個
0.7	1000～5000未満	3.7×6{30}	30～50未満	58	ドライヤ無し	50	2700	-	1個
0.7	1000～5000未満	3.7×6{30}	30～50未満	58	ドライヤ無し	60	2700	-	1個
1	1000～5000未満	3.7×8{40}	30～50未満	59	ドライヤ無し	50	2760	-	1個
1	1000～5000未満	3.7×8{40}	30～50未満	59	ドライヤ無し	60	2760	-	1個
0.7	1000～5000未満	3.7×8{40}	30～50未満	59	ドライヤ無し	50	3600	-	1個
0.7	1000～5000未満	3.7×8{40}	30～50未満	59	ドライヤ無し	60	3600	-	1個

通常単価(税別) (税込単価)	通常出荷日

5,190,100円 ( 5,709,110円 )	10日目
5,190,100円 ( 5,709,110円 )	15日目
4,414,662円 ( 4,856,128円 )	16日目
4,414,662円 ( 4,856,128円 )	16日目
4,349,390円 ( 4,784,329円 )	16日目
4,349,390円 ( 4,784,329円 )	16日目
4,012,107円 ( 4,413,318円 )	10日目
4,012,107円 ( 4,413,318円 )	10日目
5,970,432円 ( 6,567,475円 )	10日目
5,970,432円 ( 6,567,475円 )	14日目
5,276,576円 ( 5,804,234円 )	10日目
5,276,576円 ( 5,804,234円 )	10日目

詳細情報

基本情報

基本情報

2～8台の圧縮機及びモータを搭載したオイルフリースクロールコンプレッサー。
【特長】
・使用空気量に合わせて最適な台数で自在に運転するマルチステージ制御を採用。
・ドイツの国際的認証機関であるTÜV（テュフ）よりClass 0（ISO8573-1:2010［-:-:0］）の認証を取得。
・オイルフリーを極めた信頼のブランドとして、油分を嫌うさまざまな用途に、より安心な高品質エアを提供。
・スクロールならではの静音、低振動で、快適な作業空間が生まれる。無駄な運転を省き、省エネを実現。
・5.5kW以上の機種は、独立した複数台コンプレッサ本体を搭載。
・万一の故障時には搭載している複数の圧縮機本体がバックアップ運転を開始、圧縮空気の供給が停止しない。
【用途】
・油分を嫌う食品工場や病院・研究機関等や、騒音を気にする場所での使用に最適。

ご注意

この製品は重量品の為、運送会社から車上引き渡しとなります。ご了承ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

アネスト岩田
空気タンク SATシリーズ
「オイルフリースクロールコンプレッサ　ThinkAir」シリーズをご使用される場合に必須となるバッファタンクの一つ。鉄製で安価な最も一般的なタンクです。
アネスト岩田
空気タンク SUSTシリーズ
「オイルフリースクロールコンプレッサ　ThinkAir」シリーズをご使用される場合に必須となるバッファタンクの一つ。ステンレス製のため、非常にクリーンなエアー供給が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
