レシプロ給油式コンプレッサタンクマウントタイプ TLPシリーズ

レシプロ給油式コンプレッサタンクマウントタイプ TLPシリーズ

カタログ

通常単価(税別): 232,406円～866,902円

税込単価: 255,647円～953,592円

通常出荷日：4日目～15日目

基本機能はもちろん耐久性、安全性、汎用性を高水準でクリア。メンテナンスも簡単です。【特長】・制御は圧力...

詳細を確認

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

レシプロオイルフリーコンプレッサタンクマウントタイプ TFPシリーズ

アネスト岩田

レシプロオイルフリーコンプレッサタンクマウントタイプ TFPシリーズ

通常価格(税別)： 190,200円 (税込価格：209,220円)

通常出荷日：7 日目～

よく一緒に見られています

レシプロオイルコンプレッサタンクマウントタイプ PLU,PLUEシリーズ

アネスト岩田

レシプロオイルコンプレッサタンクマウントタイプ PLU,PLUEシリーズ

通常価格(税別)： 281,114円 (税込価格：309,225円)

通常出荷日：3 日目～

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

TLP15EF-10

レシプロ給油式コンプレッサタンクマウントタイプ TLPシリーズ　TLP15EF-10 外形図

（1）圧力計（2）運転スイッチ（3）圧力開閉器（4）安全弁（5）ドレン抜き（6）ボールバルブ

TLP22EG-10

レシプロ給油式コンプレッサタンクマウントタイプ TLPシリーズ　TLP22EG-10 外形図

（1）圧力計（2）運転スイッチ（3）圧力開閉器（4）安全弁（5）ドレン抜き（6）ボールバルブ

TLP22EG-14

レシプロ給油式コンプレッサタンクマウントタイプ TLPシリーズ　TLP22EG-14 外形図

（1）圧力計（2）運転スイッチ（3）圧力開閉器（4）安全弁（5）ドレン抜き（6）ボールバルブ

TLP37EG-10

レシプロ給油式コンプレッサタンクマウントタイプ TLPシリーズ　TLP37EG-10 外形図

（1）圧力計（2）運転スイッチ（3）圧力開閉器（4）安全弁（5）ドレン抜き（6）ボールバルブ

TLP55EG-10

レシプロ給油式コンプレッサタンクマウントタイプ TLPシリーズ　TLP55EG-10 外形図

（1）圧力計（2）運転スイッチ（3）圧力開閉器（4）安全弁（5）ドレン抜き（6）ボールバルブ

TLP75EG-10

レシプロ給油式コンプレッサタンクマウントタイプ TLPシリーズ　TLP75EG-10 外形図

（1）圧力計（2）運転スイッチ（3）圧力開閉器（4）ボールバルブ（5）ドレン抜き

TLP75EG-14

レシプロ給油式コンプレッサタンクマウントタイプ TLPシリーズ　TLP75EG-14 外形図

（1）圧力計（2）運転スイッチ（3）圧力開閉器（4）安全弁（5）ドレン抜き（6）ボールバルブ

TLP110EG-10

レシプロ給油式コンプレッサタンクマウントタイプ TLPシリーズ　TLP110EG-10 外形図

（1）圧力計（2）運転スイッチ（3）圧力開閉器（4）安全弁（5）ドレン抜き（6）ボールバルブ

TLP110EG-14

レシプロ給油式コンプレッサタンクマウントタイプ TLPシリーズ　TLP110EG-14 外形図

（1）圧力計（2）運転スイッチ（3）圧力開閉器（4）安全弁（5）ドレン抜き（6）ボールバルブ

TLPC07BF-10

レシプロ給油式コンプレッサタンクマウントタイプ TLPシリーズ　TLPC07BF-10 外形図

（1）圧力計（2）電源コード（3）圧力開閉器運転スイッチ付き（4）安全弁（5）ドレン抜き

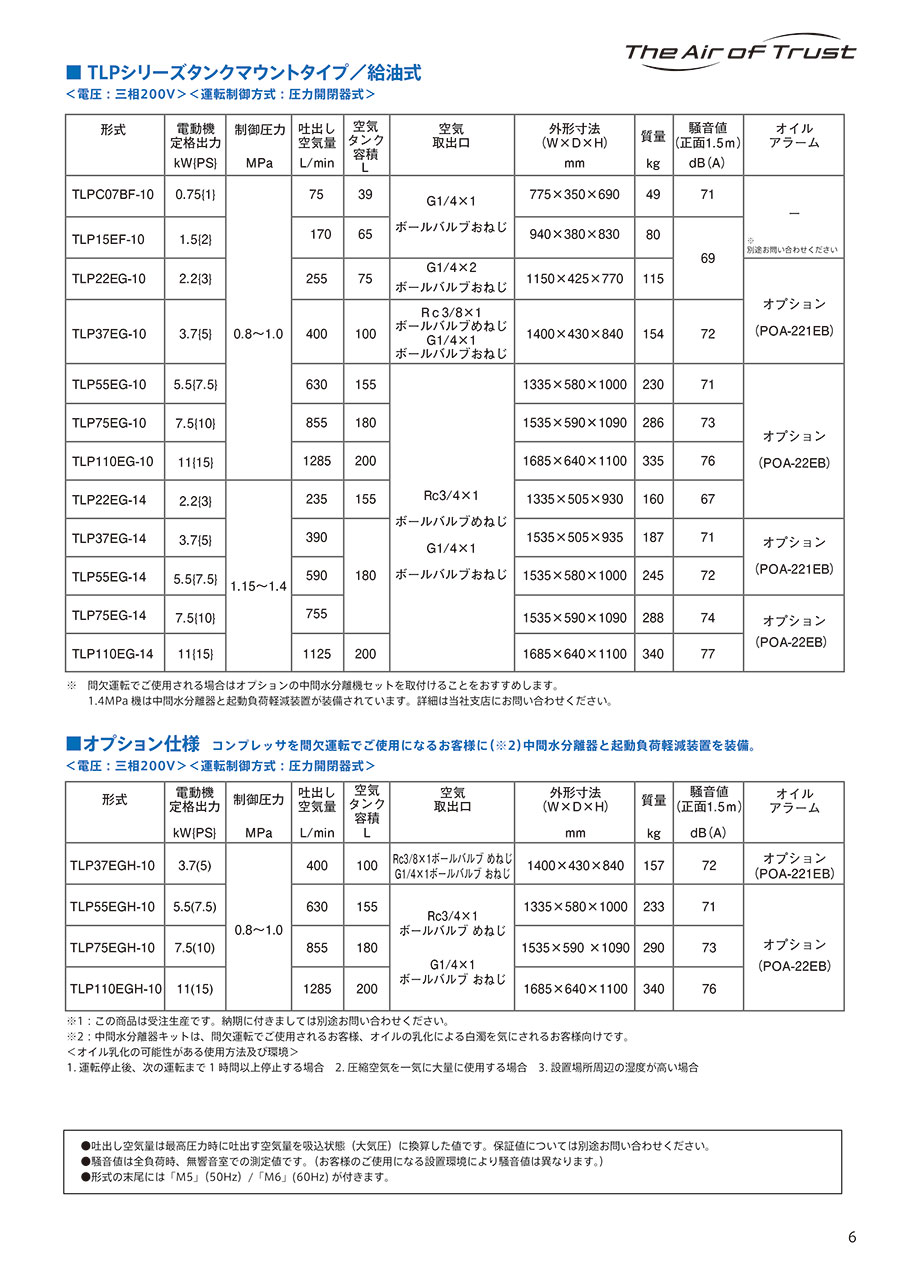

製品仕様

型番	電動機定格出力 kW{PS}	制御圧力 MPa	吐出し空気量 L/min	空気タンク容積 L	空気取出口	外形寸法（W×D×H） mm	質量 kg	騒音値（正面1.5m） dB（A）	オイルアラーム
TLPC07BF-10	0.75{1}	0.8～1.0	75	39	G1/4×1 ボールバルブおねじ	775×350×690	49	71	-
TLP15EF-10	1.5{2}		170	65	G1/4×1 ボールバルブおねじ	940×380×830	80	69	-
TLP22EG-10	2.2{3}		255	75	G1/4×2 ボールバルブおねじ	1150×425×770	115	69	オプション（POA-221EB）
TLP37EG-10	3.7{5}		400	100	Rc3/8×1 ボールバルブめねじ G1/4×1 ボールバルブおねじ	1400×430×840	154	72	オプション（POA-221EB）
TLP55EG-10	5.5{7.5}		630	155	Rc3/4×1 ボールバルブめねじ G1/4×1 ボールバルブおねじ	1335×580×1000	230	71	オプション（POA-22EB）
TLP75EG-10	7.5{10}		855	180		1535×590×1090	286	73
TLP110EG-10	11{15}		1285	200		1685×640×1100	335	76
TLP22EG-14	2.2{3}	1.15～1.4	235	155		1335×505×930	160	67	オプション（POA-221EB）
TLP37EG-14	3.7{5}		390	180		1535×505×935	187	71	オプション（POA-221EB）
TLP55EG-14	5.5{7.5}		590			1535×580×1000	245	72	オプション（POA-22EB）
TLP75EG-14	7.5{10}		755			1535×590×1090	288	74
TLP110EG-14	11{15}		1125	200		1685×640×1100	340	77

電圧：三相200V
運転制御方式：圧力開閉器式

吐出し空気量は最高圧力時に吐出す空気量を吸込状態（大気圧）に換算した値。
騒音値は全負荷時、無響音室での測定値。（使用する設置環境により騒音値は異なる。）

型番リスト

表示件数

型番

最高制御圧力

(MPa)

吐出し空気量

(L/min)

電動機定格出力

(kW{PS})

電動機定格出力馬力範囲

(PS)

騒音値

(dB)

圧縮段数

周波数

(Hz)

吐出し空気量詳細 (L/min)

発注コード

最小発注数量

1	100～200未満	1.5{2}	2～5未満	69	1段圧縮	50	170	-	1個
1	100～200未満	1.5{2}	2～5未満	69	1段圧縮	60	170	-	1個
1	200～300未満	2.2{3}	2～5未満	69	1段圧縮	50	255	-	1個
1	200～300未満	2.2{3}	2～5未満	69	1段圧縮	60	255	-	1個
1.4	200～300未満	2.2{3}	2～5未満	67	2段圧縮	50	235	792-1691	1個
1.4	200～300未満	2.2{3}	2～5未満	67	2段圧縮	60	235	792-1705	1個
1	400～500未満	3.7{5}	5～10未満	72	1段圧縮	50	400	-	1個
1	400～500未満	3.7{5}	5～10未満	72	1段圧縮	60	400	-	1個
1.4	300～400未満	3.7{5}	5～10未満	71	2段圧縮	50	390	792-1713	1個
1.4	300～400未満	3.7{5}	5～10未満	71	2段圧縮	60	390	792-1721	1個
1	600～700未満	5.5{7.5}	5～10未満	71	1段圧縮	50	630	792-1730	1個
1	600～700未満	5.5{7.5}	5～10未満	71	1段圧縮	60	630	792-1748	1個
1.4	500～600未満	5.5{7.5}	5～10未満	72	2段圧縮	50	590	792-1756	1個
1.4	500～600未満	5.5{7.5}	5～10未満	72	2段圧縮	60	590	792-1764	1個
1	800～900未満	7.5{10}	10～20未満	73	1段圧縮	50	855	792-1772	1個
1	800～900未満	7.5{10}	10～20未満	73	1段圧縮	60	855	792-1781	1個
1.4	700～800未満	7.5{10}	10～20未満	74	2段圧縮	50	755	792-1799	1個
1.4	700～800未満	7.5{10}	10～20未満	74	2段圧縮	60	755	792-1802	1個
1	10～100未満	0.75{1}	1～2未満	71	1段圧縮	50	75	-	1個
1	10～100未満	0.75{1}	1～2未満	71	1段圧縮	60	75	-	1個

通常単価(税別) (税込単価)	通常出荷日

263,907円 ( 290,298円 )	11日目
263,907円 ( 290,298円 )	11日目
329,250円 ( 362,175円 )	11日目
329,250円 ( 362,175円 )	11日目
380,839円 ( 418,923円 )	11日目
380,839円 ( 418,923円 )	11日目
446,845円 ( 491,530円 )	11日目
446,845円 ( 491,530円 )	11日目
577,943円 ( 635,737円 )	11日目
577,943円 ( 635,737円 )	11日目
567,485円 ( 624,234円 )	11日目
567,485円 ( 624,234円 )	11日目
754,699円 ( 830,169円 )	15日目
754,699円 ( 830,169円 )	11日目
738,782円 ( 812,660円 )	11日目
738,782円 ( 812,660円 )	11日目
866,902円 ( 953,592円 )	11日目
866,902円 ( 953,592円 )	11日目
239,197円 ( 263,117円 )	4日目
232,406円 ( 255,647円 )	8日目

詳細情報

基本情報

基本情報

基本機能はもちろん耐久性、安全性、汎用性を高水準でクリア。メンテナンスも簡単です。
【特長】
・制御は圧力開閉器式でシンプルに。
・トップランナーモータ搭載。
・ベルトガードを樹脂から金属製にモデルチェンジ。
・金属製にすることにより安全性の強化および、油分や溶剤などに起因するベルトガードの経年劣化を防ぎます。
・ベルトテンションの確認は天井板をはずすだけで点検が可能になりました。
【用途】
・一般工場用機械の作動用エアー源／レジャーサービス繊維工業／その他。
※この製品は重量品の為、運送会社から車上引き渡しとなります。ご了承ください。
選定、設置、納期短縮等のお困り事はなんでもご相談ください。選定相談窓口にて迅速にご回答いたします！

◆コンプレッサの選定でお悩みの方はこちらから

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
