メカニカル部品技術窓口

絞り込み条件

まずは条件を絞り込んでください

未確定：候補が55型番あります。

モジュール m
~mm
- 1
- 1.5
- 2
- 2.5
- 3
歯数 Z(T)
~mm
- 15
- 16
- 18
- 20
- 22
- 24
- 25
- 28
- 30
- 32
- 35
- 36
- 40
- 42
- 45
- 48
- 50
- 55
- 60
歯幅 W(mm)
~mm
- 10
- 15
- 20
- 25
- 30
穴径 d(mm)
~mm
- 10
- 12
- 14
- 15
- 16
- 18
- 20
許容トルク(N・m)
~mm
- 4.489
- 4.967
- 5.444
- 6.113
- 6.304
- 7.164
- 7.641
- 8.119
- 8.405
- 9.074
- 9.552
- 10.7
- 10.89
- 11.84
- 12.32
- 13.09
- 14.42
- 15.28
- 16.05
- 18.24
- 20.54
- 21.3
- 22.54
- 24.36
- 25.79
- 25.89
- 28.18
- 28.27
- 29.23
- 30.66
- 30.95
- 31.33
- 32.38
- 36.11
- 36.2
- 37.63
- 39.73
- 40.02
- 43.27
- 44
- 48.71
- 50.43
- 55.02
- 57.02
- 57.69
- 60.46
- 64.95
- 70.68
- 76.13
- 77.66
- 98.57
- 104.4
- 122.2
- 134.2
バックラッシ範囲(mm)
~mm
タイプ
~mm
- SUB
出荷日
- すべて
- 4日以内
- 5日以内
- 39日以内

青木精密工業

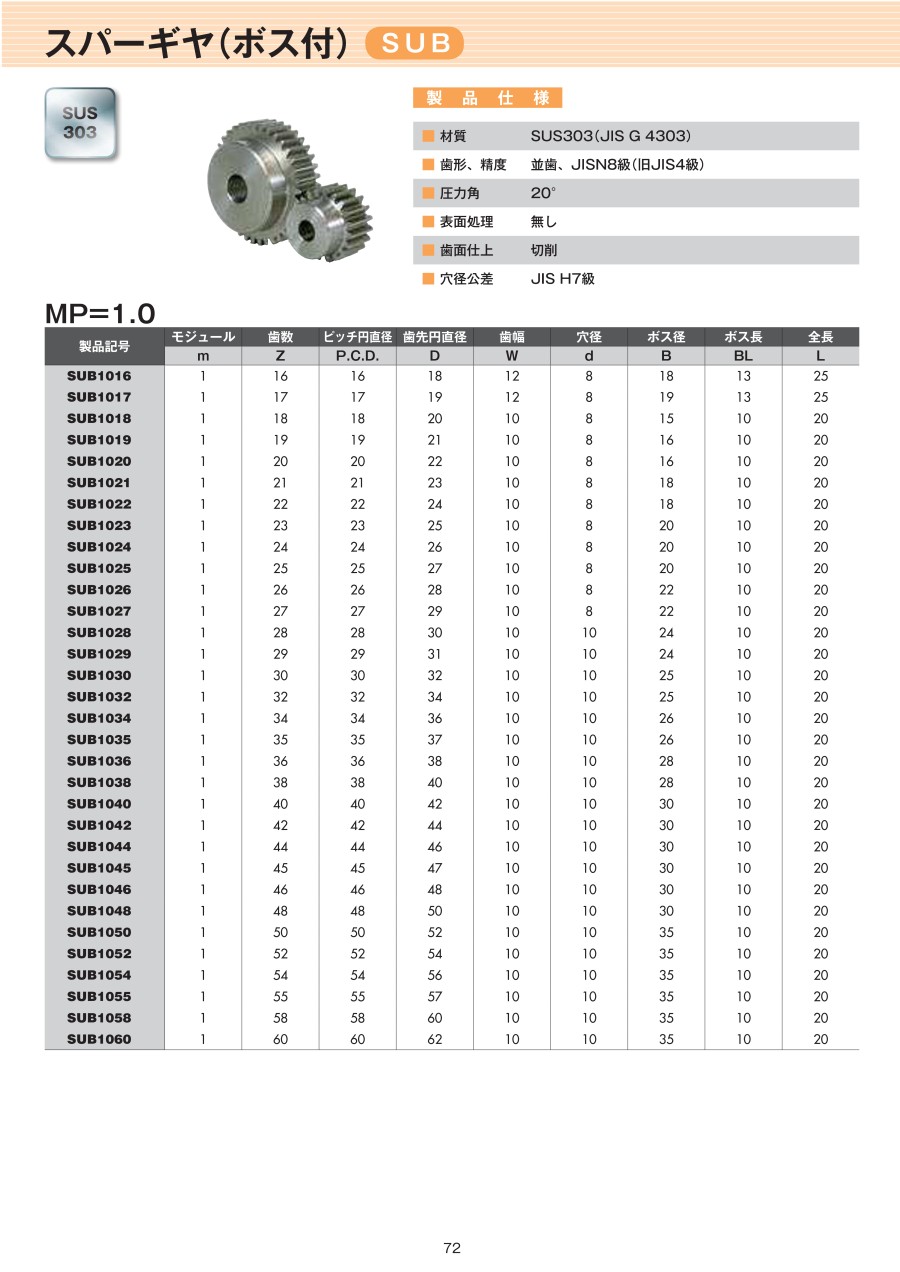

スパーギヤ（ボス付） SUB

カタログ

通常単価(税別): 1,917円～14,510円

税込単価: 2,109円～15,961円

通常出荷日：4日目～39日目

ステンレス製に付き、水分による錆が気になる場所でもご利用いただけます。

よく一緒に見られています

青木精密工業

通常出荷日：在庫品1日目

よく一緒に見られています

青木精密工業

通常出荷日：4 日目～

未確定：候補が55型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

形状：H4

製品仕様

材質	SUS303（JIS G4303）
歯形、精度	並歯、JISN8級（旧JIS4級）
圧力角	20°
表面処理	無し
歯面仕上	切削
穴径公差	JIS H7級

型番リスト

表示件数

型番

モジュール m

歯数 Z

(T)

歯幅 W

(mm)

穴径 d

(mm)

許容トルク

(N・m)

バックラッシ範囲

(mm)

RoHS2（10物質）?

最小発注数量

1	28	10	10	4.489	0.11～0.29	対応	1個
1	30	10	10	4.967	0.11～0.3	対応	1個
1	32	10	10	5.444	0.11～0.3	対応	1個
1	35	10	10	6.113	0.11～0.31	対応	1個
1	36	10	10	6.304	0.11～0.31	対応	1個
1	40	10	10	7.164	0.12～0.32	対応	1個
1	42	10	10	7.641	0.12～0.33	対応	1個
1	45	10	10	8.405	0.12～0.33	対応	1個
1	48	10	10	9.074	0.12～0.34	対応	1個
1	50	10	10	9.552	0.13～0.34	対応	1個
1	55	10	10	10.7	0.13～0.35	対応	1個
1	60	10	10	11.84	0.13～0.36	対応	1個
1.5	18	15	10	8.119	0.11～0.31	対応	1個
1.5	20	15	10	9.552	0.12～0.32	対応	1個
1.5	22	15	10	10.89	0.12～0.33	対応	1個
1.5	24	15	12	12.32	0.12～0.34	対応	1個
1.5	25	15	12	13.09	0.12～0.34	対応	1個
1.5	28	15	14	15.28	0.13～0.35	対応	1個
1.5	32	15	16	18.24	0.13～0.36	対応	1個
1.5	35	15	16	20.54	0.14～0.37	対応	1個
1.5	36	15	16	21.3	0.14～0.38	対応	1個
1.5	40	15	16	24.36	0.14～0.39	対応	1個
1.5	42	15	16	25.89	0.14～0.39	対応	1個
1.5	45	15	16	28.27	0.15～0.4	対応	1個
1.5	48	15	16	30.66	0.15～0.41	対応	1個
1.5	50	15	16	32.38	0.15～0.41	対応	1個
1.5	55	15	16	36.11	0.15～0.42	対応	1個
1.5	60	15	16	40.02	0.16～0.43	対応	1個
2	15	20	10	14.42	0.13～0.35	対応	1個
2	16	20	12	16.05	0.13～0.35	対応	1個
2	20	20	12	22.54	0.14～0.37	対応	1個
2	22	20	12	25.79	0.14～0.38	対応	1個
2	24	20	14	29.23	0.14～0.39	対応	1個
2	25	20	14	30.95	0.14～0.39	対応	1個
2	28	20	16	36.2	0.15～0.41	対応	1個
2	30	20	18	39.73	0.15～0.41	対応	1個
2	32	20	18	43.27	0.15～0.42	対応	1個
2	36	20	18	50.43	0.16～0.43	対応	1個
2	40	20	18	57.69	0.16～0.44	対応	1個
2.5	15	25	12	28.18	0.14～0.39	対応	1個
2.5	16	25	12	31.33	0.15～0.4	対応	1個
2.5	18	25	12	37.63	0.15～0.41	対応	1個
2.5	20	25	14	44	0.15～0.42	対応	1個
2.5	24	25	18	57.02	0.16～0.44	対応	1個
2.5	25	25	18	60.46	0.16～0.44	対応	1個
2.5	28	25	18	70.68	0.17～0.45	対応	1個
2.5	30	25	20	77.66	0.17～0.46	対応	1個
3	15	30	15	48.71	0.16～0.44	対応	1個
3	16	30	16	55.02	0.16～0.44	対応	1個
3	18	30	16	64.95	0.17～0.45	対応	1個
3	20	30	18	76.13	0.17～0.46	対応	1個
3	24	30	18	98.57	0.18～0.48	対応	1個
3	25	30	18	104.4	0.18～0.49	対応	1個
3	28	30	20	122.2	0.18～0.5	対応	1個
3	30	30	20	134.2	0.19～0.51	対応	1個

通常単価(税別) (税込単価)	通常出荷日

1,917円 ( 2,109円 )	4日目
2,036円 ( 2,240円 )	4日目
2,056円 ( 2,262円 )	4日目
2,688円 ( 2,957円 )	4日目
2,509円 ( 2,760円 )	4日目
2,726円 ( 2,999円 )	4日目
2,851円 ( 3,136円 )	4日目
3,308円 ( 3,639円 )	4日目
3,911円 ( 4,302円 )	4日目
3,884円 ( 4,272円 )	4日目
4,359円 ( 4,795円 )	4日目
4,705円 ( 5,176円 )	4日目
2,660円 ( 2,926円 )	4日目
2,924円 ( 3,216円 )	4日目
3,199円 ( 3,519円 )	4日目
3,207円 ( 3,528円 )	4日目
3,495円 ( 3,845円 )	5日目
3,463円 ( 3,809円 )	4日目
4,706円 ( 5,177円 )	4日目
5,517円 ( 6,069円 )	4日目
5,619円 ( 6,181円 )	4日目
5,877円 ( 6,465円 )	4日目
7,017円 ( 7,719円 )	5日目
6,966円 ( 7,663円 )	4日目
8,116円 ( 8,928円 )	4日目
8,142円 ( 8,956円 )	4日目
9,417円 ( 10,359円 )	4日目
10,470円 ( 11,517円 )	4日目
3,180円 ( 3,498円 )	4日目
2,896円 ( 3,186円 )	4日目
3,549円 ( 3,904円 )	39日目
4,171円 ( 4,588円 )	4日目
4,794円 ( 5,273円 )	4日目
4,777円 ( 5,255円 )	4日目
6,510円 ( 7,161円 )	4日目
6,531円 ( 7,184円 )	39日目
8,953円 ( 9,848円 )	4日目
10,482円 ( 11,530円 )	4日目
10,823円 ( 11,905円 )	39日目
4,989円 ( 5,488円 )	4日目
4,475円 ( 4,923円 )	4日目
6,094円 ( 6,703円 )	4日目
6,032円 ( 6,635円 )	4日目
8,483円 ( 9,331円 )	4日目
8,572円 ( 9,429円 )	4日目
10,797円 ( 11,877円 )	4日目
10,877円 ( 11,965円 )	4日目
5,985円 ( 6,584円 )	4日目
6,900円 ( 7,590円 )	4日目
8,444円 ( 9,288円 )	4日目
9,646円 ( 10,611円 )	4日目
11,339円 ( 12,473円 )	4日目
12,374円 ( 13,611円 )	4日目
13,208円 ( 14,529円 )	4日目
14,510円 ( 15,961円 )	4日目

詳細情報

基本情報

基本情報

ステンレス製に付き、水分による錆が気になる場所でもご利用いただけます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スパーギヤ（ボス付） SUBのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品スパーギヤ（ボス付） SUB	スパーギヤ（ボス付） SNB	スパーギヤ（ベタ） SFA	K標準ピニオンギヤ（モジュール5）並歯圧力角20°	CP標準平歯車	平歯車 m0.75 C3604・C3713
メーカー	青木精密工業	青木精密工業	青木精密工業	片山チエン	㈱三興製作所	協育歯車工業（KG）
通常価格	1,917円-	1,075円 -	7,513円 -	2,748円 -	1,420円 -	738円 -
通常出荷日	4日目〜	4日目〜	4日目〜	在庫品1日目〜	3日目	在庫品1日目〜
形状	B形	B形	A形	B形	B形	A形
軸穴形状	丸穴	丸穴	丸穴	丸穴	丸穴	丸穴
材質	SUS303	キャストナイロン	FC200	機械構造用炭素鋼	スチール	C3604/C3713
表面処理	なし	なし	なし	黒染	なし	なし
熱処理	なし	なし	なし	なし	なし	なし
