Oリング V 真空フランジ用
- 通常単価(税別)
- 51円～41,140円
- 税込単価
- 56円～45,254円
通常出荷日：在庫品1日目～14日目一部当日出荷可能
JIS規格に定められたOリングのシリーズ。（真空フランジ用）【特長】・構造が単純にも関わらず、自封作用...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 本体色について：材質シリコーンゴムの場合は赤色、その他材質については黒色となります。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が140型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

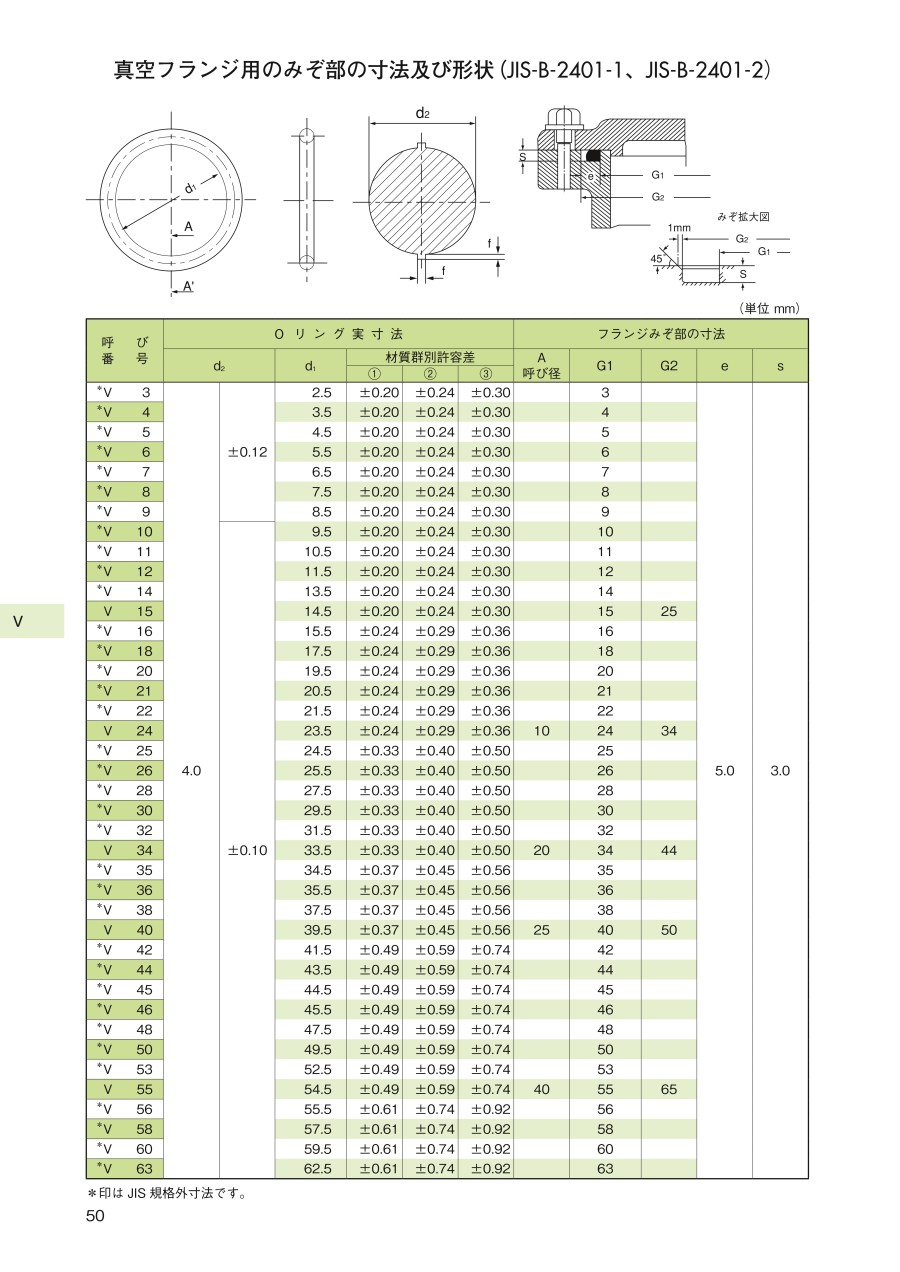

外形図
寸法図1
寸法図2
規格表
単位 :mm
| 呼び 番号 | Oリング実寸法 | フランジみぞ部の寸法 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| d2 | d1 | A 呼び径 | G1 | G2 | e | s | |||
| *V10 | 4.0 | ±0.10 | 9.5 | ±0.20 | 10 | 5.0 | 3.0 | ||
| *V11 | 10.5 | 11 | |||||||
| *V12 | 11.5 | 12 | |||||||
| *V14 | 13.5 | 14 | |||||||
| V15 | 14.5 | 15 | 25 | ||||||
| *V16 | 15.5 | ±0.24 | 16 | ||||||
| *V18 | 17.5 | 18 | |||||||
| *V20 | 19.5 | 20 | |||||||
| *V21 | 20.5 | 21 | |||||||
| *V22 | 21.5 | 22 | |||||||
| V24 | 23.5 | 10 | 24 | 34 | |||||
| *V25 | 24.5 | ±0.33 | 25 | ||||||
| *V26 | 25.5 | 26 | |||||||
| *V28 | 27.5 | 28 | |||||||
| *V30 | 29.5 | 30 | |||||||
| *V32 | 31.5 | 32 | |||||||
| V34 | 33.5 | 20 | 34 | 44 | |||||
| *V35 | 34.5 | ±0.37 | 35 | ||||||
| *V36 | 35.5 | 36 | |||||||
| *V38 | 37.5 | 38 | |||||||
| V40 | 39.5 | 25 | 40 | 50 | |||||
| *V42 | 41.5 | ±0.49 | 42 | ||||||
| *V44 | 43.5 | 44 | |||||||
| *V45 | 44.5 | 45 | |||||||
| *V46 | 45.5 | 46 | |||||||
| *V48 | 47.5 | 48 | |||||||
| *V50 | 49.5 | 50 | |||||||
| *V53 | 52.5 | 53 | |||||||
| V55 | 54.5 | 40 | 55 | 65 | |||||
| *V56 | 55.5 | ±0.61 | 56 | ||||||
| *V58 | 57.5 | 58 | |||||||
| *V60 | 59.5 | 60 | |||||||
| *V63 | 62.5 | 63 | |||||||
| *V65 | 64.5 | 65 | |||||||
| *V67 | 66.5 | 67 | |||||||
| V70 | 69.0 | 50 | 70 | 80 | |||||
| *V75 | 74.0 | ±0.72 | 75 | ||||||
| *V80 | 79.0 | 80 | |||||||
| V85 | 84.0 | 65 | 85 | 95 | |||||
| *V90 | 89.0 | ±0.83 | 90 | ||||||
| *V95 | 94.0 | 95 | |||||||
| V100 | 99.0 | 80 | 100 | 110 | |||||
| *V105 | 104.0 | ±0.97 | 105 | ||||||
| *V110 | 109.0 | 110 | |||||||
| *V115 | 114.0 | 115 | |||||||
| V120 | 119.0 | 100 | 120 | 130 | |||||
| *V125 | 4.0 | ±0.10 | 124.0 | 125 | 5.0 | 3.0 | |||
| *V130 | 129.0 | ±1.18 | 130 | ||||||
| *V135 | 134.0 | 135 | |||||||
| *V140 | 138.0 | 140 | |||||||
| *V145 | 143.5 | 145 | |||||||
| V150 | 148.5 | 125 | 150 | 160 | |||||
| *V155 | 153.0 | ±1.36 | 155 | ||||||
| *V160 | 158.0 | 160 | |||||||
| *V165 | 163.0 | 165 | |||||||
| *V170 | 168.0 | 170 | |||||||
| V175 | 173.0 | 150 | 175 | 185 | |||||
| *V180 | 178.0 | ±1.53 | 180 | ||||||
| *V185 | 183.0 | 185 | |||||||
| *V190 | 188.0 | 190 | |||||||
| *V195 | 193.0 | 195 | |||||||
| *V200 | 198.0 | 200 | |||||||
| *V205 | 203.0 | ±1.70 | 205 | ||||||
| *V210 | 208.0 | 210 | |||||||
| *V215 | 213.0 | 215 | |||||||
| *V220 | 218.0 | 220 | |||||||
| V225 | 6.0 | ±0.15 | 222.5 | 200 | 225 | 241 | 8.0 | 4.5 | |
| *V230 | 227.5 | ±1.95 | 230 | ||||||
| *V235 | 232.5 | 235 | |||||||
| *V240 | 237.5 | 240 | |||||||
| *V245 | 242.5 | 245 | |||||||
| *V250 | 247.5 | 250 | |||||||
| *V255 | 252.5 | ±2.02 | 255 | ||||||
| *V260 | 257.5 | 260 | |||||||
| *V265 | 262.5 | 265 | |||||||
| *V270 | 267.5 | 270 | |||||||
| V275 | 272.0 | 250 | 275 | 291 | |||||
| *V280 | 277.0 | ±2.27 | 280 | ||||||
| *V285 | 282.0 | 285 | |||||||
| *V290 | 287.0 | 290 | |||||||
| *V295 | 292.0 | 295 | |||||||
| *V300 | 297.0 | 300 | |||||||
| *V305 | 302.0 | ±2.34 | 305 | ||||||
| *V310 | 307.0 | 310 | |||||||
| *V315 | 312.0 | 315 | |||||||
| *V320 | 317.0 | 320 | |||||||
| V325 | 321.5 | 300 | 325 | 341 | |||||
| *V330 | 326.5 | ±2.51 | 330 | ||||||
| *V335 | 331.5 | 335 | |||||||
| *V340 | 336.5 | 340 | |||||||
| *V345 | 341.5 | 345 | |||||||
| *V350 | 346.5 | 350 | |||||||
| *V355 | 351.5 | ±2.68 | 355 | ||||||
| *V360 | 356.5 | 360 | |||||||
| *V365 | 361.5 | 365 | |||||||
| *V370 | 366.5 | 370 | |||||||
| *V375 | 371.5 | 375 | |||||||
| V380 | 376.0 | 350 | 380 | 396 | |||||
| *V385 | 381.0 | ±2.83 | 385 | ||||||
| *V390 | 386.0 | 390 | |||||||
| *V395 | 391.0 | 395 | |||||||
| *V400 | 396.0 | 400 | |||||||
| *V405 | 401.0 | ±2.99 | 405 | ||||||
| *V410 | 406.0 | 410 | |||||||
| *V415 | 411.0 | 415 | |||||||
| *V420 | 416.0 | 420 | |||||||
| *V425 | 421.0 | 425 | |||||||
| V430 | 425.5 | 400 | 430 | 446 | |||||
| *V435 | 430.5 | ±3.15 | 435 | ||||||
| *V440 | 435.5 | 440 | |||||||
| *V445 | 440.5 | 445 | |||||||
| *V450 | 445.5 | 450 | |||||||
| *V455 | 450.5 | ±3.30 | 455 | ||||||
| *V460 | 455.5 | 460 | |||||||
| *V465 | 460.5 | 465 | |||||||
| *V470 | 465.5 | 470 | |||||||
| *V475 | 470.5 | 475 | |||||||
| V480 | 10.0 | ±0.30 | 475.0 | 450 | 480 | 504 | 12.0 | 7.0 | |
| *V490 | 485.0 | ±3.60 | 490 | ||||||
| *V500 | 494.5 | 500 | |||||||
| *V510 | 504.5 | 510 | |||||||
| *V520 | 514.5 | 520 | |||||||
| V530 | 524.5 | 500 | 530 | 554 | |||||
| *V540 | 534.0 | ±3.92 | 540 | ||||||
| *V550 | 544.0 | 550 | |||||||
| *V560 | 554.0 | 560 | |||||||
| *V570 | 564.0 | 570 | |||||||
| *V580 | 574.0 | 580 | |||||||
| V585 | 579.0 | 550 | 585 | 609 | |||||
| *V590 | 584.0 | ±4.24 | 590 | ||||||
| *V600 | 593.0 | 600 | |||||||
| *V610 | 603.5 | 610 | |||||||
| *V620 | 613.5 | 620 | |||||||
| *V630 | 623.5 | 630 | |||||||
| V640 | 633.5 | 600 | 640 | 664 | |||||
| *V650 | 643.0 | ±4.54 | 650 | ||||||
開発秘話
Oリングには様々な規格や材質があり、それぞれ特徴が違っています。その組み合わせを出来るだけ多くし、お客様のニーズに合う様に品揃えする為、研究開発しました。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
51円 ( 56円 ) | 9日目 |
184円 ( 202円 ) | 9日目 |
269円 ( 296円 ) | 7日目 |
288円 ( 317円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
78円 ( 86円 ) | 在庫品1日目当日出荷可能 |
114円 ( 125円 ) | 7日目 |
169円 ( 186円 ) | 14日目 |
394円 ( 433円 ) | 9日目 |
106円 ( 117円 ) | 9日目 |
289円 ( 318円 ) | 在庫品1日目当日出荷可能 |
333円 ( 366円 ) | 9日目 |
262円 ( 288円 ) | 7日目 |
230円 ( 253円 ) | 14日目 |
653円 ( 718円 ) | 在庫品1日目当日出荷可能 |
95円 ( 105円 ) | 在庫品1日目当日出荷可能 |
503円 ( 553円 ) | 在庫品1日目当日出荷可能 |
92円 ( 101円 ) | 在庫品1日目当日出荷可能 |
538円 ( 592円 ) | 14日目 |
101円 ( 111円 ) | 在庫品1日目当日出荷可能 |
258円 ( 284円 ) | 14日目 |
731円 ( 804円 ) | 9日目 |
114円 ( 125円 ) | 7日目 |
335円 ( 369円 ) | 7日目 |
101円 ( 111円 ) | 在庫品1日目当日出荷可能 |
642円 ( 706円 ) | 14日目 |
83円 ( 91円 ) | 9日目 |
200円 ( 220円 ) | 14日目 |
161円 ( 177円 ) | 在庫品1日目当日出荷可能 |
786円 ( 865円 ) | 7日目 |
962円 ( 1,058円 ) | 在庫品1日目当日出荷可能 |
118円 ( 130円 ) | 14日目 |
483円 ( 531円 ) | 7日目 |
94円 ( 103円 ) | 7日目 |
848円 ( 933円 ) | 在庫品1日目当日出荷可能 |
161円 ( 177円 ) | 7日目 |
232円 ( 255円 ) | 在庫品1日目当日出荷可能 |
326円 ( 359円 ) | 14日目 |
223円 ( 245円 ) | 7日目 |
155円 ( 171円 ) | 7日目 |
676円 ( 744円 ) | 在庫品1日目当日出荷可能 |
215円 ( 237円 ) | 14日目 |
1,285円 ( 1,414円 ) | 在庫品1日目当日出荷可能 |
506円 ( 557円 ) | 14日目 |
276円 ( 304円 ) | 在庫品1日目当日出荷可能 |
956円 ( 1,052円 ) | 14日目 |
284円 ( 312円 ) | 在庫品1日目当日出荷可能 |
1,211円 ( 1,332円 ) | 在庫品1日目当日出荷可能 |
202円 ( 222円 ) | 7日目 |
317円 ( 349円 ) | 14日目 |
1,073円 ( 1,180円 ) | 在庫品1日目当日出荷可能 |
1,111円 ( 1,222円 ) | 14日目 |
314円 ( 345円 ) | 7日目 |
343円 ( 377円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 14日目 |
270円 ( 297円 ) | 14日目 |
1,613円 ( 1,774円 ) | 在庫品1日目当日出荷可能 |
729円 ( 802円 ) | 14日目 |
232円 ( 255円 ) | 在庫品1日目当日出荷可能 |
361円 ( 397円 ) | 14日目 |
詳細情報
基本情報
JIS規格に定められたOリングのシリーズ。（真空フランジ用）
【特長】
・構造が単純にも関わらず、自封作用でシール性能が良好である
・高圧にも安定した密封性能を発揮します
・低価格で種類・サイズが豊富である
・取り付けのスペースがコンパクトですみ、装着が簡単である
・シールに方向性がないので両側からのシールが可能である
【用途】
・JIS規格のシリーズで、各種機械に
・固定用で、使用条件次第で材質を選択できるので、広範囲の用途に
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
