武蔵オイルシール工業

Oリング GS 固定用（円筒面）

カタログ

通常単価(税別): 666円～7,188円

税込単価: 733円～7,907円

通常出荷日：在庫品1日目～14日目一部当日出荷可能

G番Oリングの線径違いシリーズ。【特長】・構造が単純にも関わらず、自封作用でシール性能が良好である・高...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

よく一緒に見られています

武蔵オイルシール工業

通常出荷日：在庫品1日目

よく一緒に見られています

武蔵オイルシール工業

通常出荷日：在庫品1日目

未確定：候補が44型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

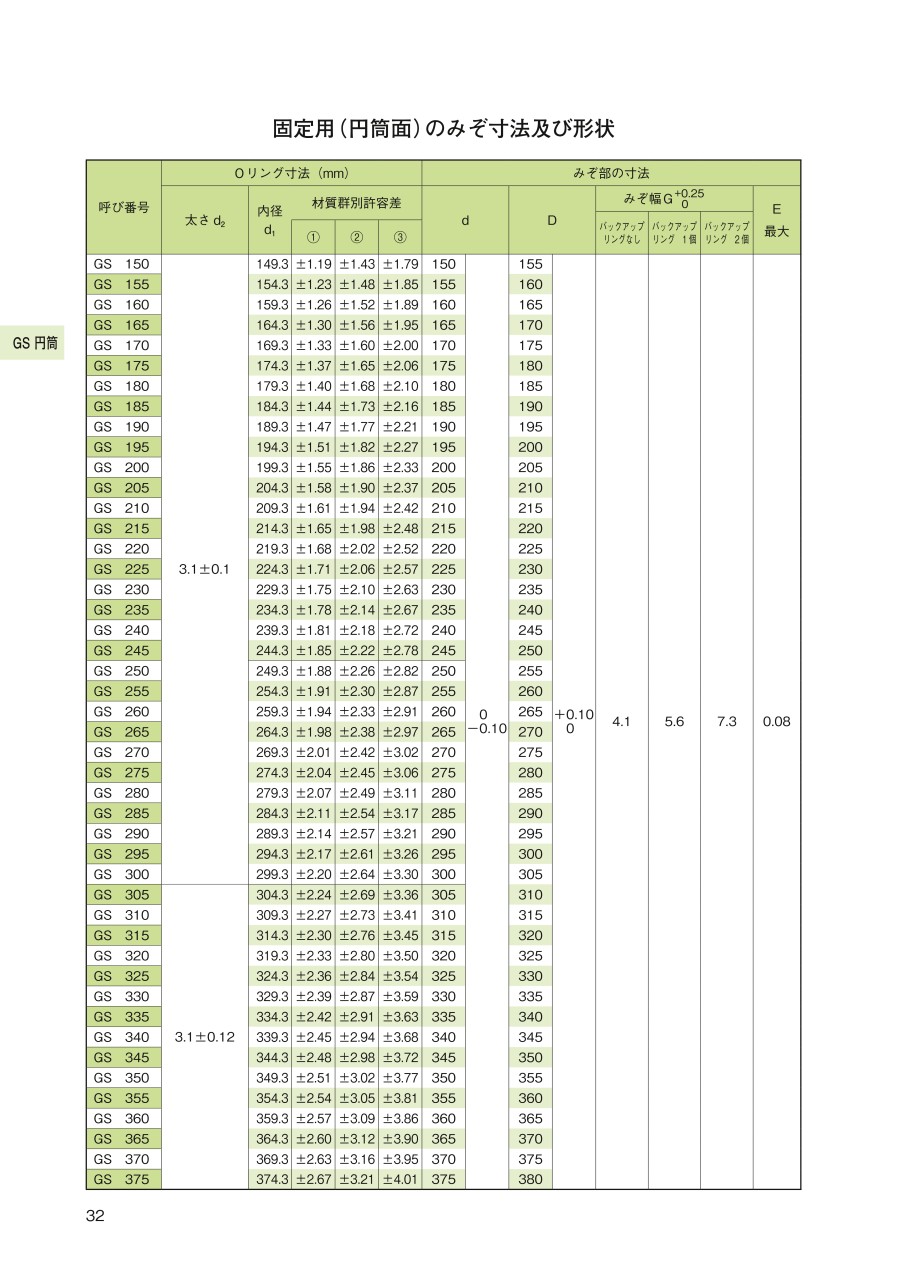

固定用（円筒用）のみぞ寸法および形状

外形図1

外形図2

規格表

材質	JIS規格	旧JIS規格	色味	硬度タイプA デュロメータ	使用温度範囲
ニトリルゴム	NBR-70-1	1種A	黒	A70±5	-30℃～+100℃
	NBR-90	1種B		A90±5	-25℃～+100℃
	NBR-70-2	2種		A70±5	-25℃～+80℃
シリコーンゴム	VMQ-70	4種C	朱	A70±5	-50℃～+200℃
フッ素ゴム	FKM-70	4種D	黒	A70±5	-15℃～+200℃

呼び番号	Oリング寸法 (mm)		みぞ部の寸法
	太さd₂	内径d₁	d		D		みぞ幅G		+0.25 0	E 最大
	太さd₂	内径d₁	d		D		バックアップリングなし	バックアップリング 1個	バックアップリング 2個	E 最大
GS 150	3.1±0.1	149.3±1.19	150	0 -0.10	155	+0.10 0	4.1	5.6	7.3	0.08
GS 155		154.3±1.23	155		160
GS 160		159.3±1.26	160		165
GS 165		164.3±1.30	165		170
GS 170		169.3±1.33	170		175
GS 175		174.3±1.37	175		180
GS 180		179.3±1.40	180		185
GS 185		184.3±1.44	185		190
GS 190		189.3±1.47	190		195
GS 195		194.3±1.51	195		200
GS 200		199.3±1.55	200		205
GS 205		204.3±1.58	205		210
GS 210		209.3±1.61	210		215
GS 215		214.3±1.65	215		220
GS 220		219.3±1.68	220		225
GS 225		224.3±1.71	225		230
GS 230		229.3±1.75	230		235
GS 235		234.3±1.78	235		240
GS 240		239.3±1.81	240		245
GS 245		244.3±1.85	245		250
GS 250		249.3±1.88	250		255
GS 255		254.3±1.91	255		260
GS 260		259.3±1.94	260		265
GS 265		264.3±1.98	265		270
GS 270		269.3±2.01	270		275
GS 275		274.3±2.04	275		280
GS 280		279.3±2.07	280		285
GS 285		284.3±2.11	285		290
GS 290		289.3±2.14	290		295
GS 295		294.3±2.17	295		300
GS 300		299.3±2.20	300		305
GS 305	3.1±0.12	304.3±2.24	305		310
GS 310		309.3±2.27	310		315
GS 315		314.3±2.30	315		320
GS 320		319.3±2.33	320		325
GS 325		324.3±2.36	325		330
GS 330		329.3±2.39	330		335
GS 335		334.3±2.42	335		340
GS 340		339.3±2.45	340		345
GS 345		344.3±2.48	345		350
GS 350		349.3±2.51	350		355
GS 355		354.3±2.54	355		360
GS 360		359.3±2.57	360		365
GS 365		364.3±2.60	365		370
GS 370		369.3±2.63	370		375
GS 375		374.3±2.67	375		380
GS 380		379.3±2.70	380		385
GS 385		384.3±2.73	385		390
GS 390		389.3±2.77	390		395
GS 395		394.3±2.79	395		400
GS 400		399.3±2.82	400		405
GS 405		404.3±3.00	405		410
GS 410		409.3±3.00	410		415
GS 415		414.3±3.00	415		420
GS 420		419.3±3.00	420		425
GS 425		424.3±3.00	425		430
GS 430		429.3±3.00	430		435
GS 435		434.3±3.00	435		440
GS 440		439.3±3.00	440		445
GS 445		444.3±3.00	445		450
GS 450		449.3±3.00	450		455
GS 455		454.3±3.30	455		460
GS 460		459.3±3.30	460		465
GS 465		464.3±3.30	465		470
GS 470		469.3±3.30	470	475
GS 475		474.3±3.30	475	480
GS 480		479.3±3.30	480	485
GS 485		484.3±3.30	485	490
GS 490		489.3±3.30	490	495
GS 495		494.3±3.30	495	500
GS 500		499.3±3.30	500	505

商品特長詳細

O リング内径実寸法 d1 の寸法公差は4種Cについては一般許容差の1.5倍、4種Dについては1.2倍。
E とは偏心量のことで寸法 K の最大値と最小値の差を意味し、同心度の2倍。
P 番は運動用、固定用に使用できますがG番は固定用だけに使用してください。
P 番でも4種Cのような材質の物を使用の場合は、機械的強度が小さいため、運動用に使用しないでください。

開発秘話

Ｏリングには様々な規格や材質があり、それぞれ特徴が違っています。
その組み合わせを出来るだけ多くし、お客様のニーズに合う様に品揃えする為、研究開発しました。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

内径 d1

(mm)

材質

材料の種類

呼び番号

RoHS2（10物質）?

最小発注数量

149.3	ニトリルゴム	1種A	GS150	対応	1個
149.3	シリコーンゴム	4種C	GS150	対応	1個
149.3	フッ素ゴム	4種D	GS150	対応	1個
154.3	ニトリルゴム	1種A	GS155	対応	1個
154.3	シリコーンゴム	4種C	GS155	対応	1個
154.3	フッ素ゴム	4種D	GS155	対応	1個
159.3	ニトリルゴム	1種A	GS160	対応	1個
164.3	ニトリルゴム	1種A	GS165	対応	1個
169.3	ニトリルゴム	1種A	GS170	対応	1個
169.3	ニトリルゴム	1種B	GS170	対応	1個
169.3	フッ素ゴム	4種D	GS170	対応	1個
174.3	ニトリルゴム	1種A	GS175	対応	1個
179.3	ニトリルゴム	1種A	GS180	対応	1個
179.3	ニトリルゴム	1種B	GS180	対応	1個
179.3	シリコーンゴム	4種C	GS180	対応	1個
179.3	フッ素ゴム	4種D	GS180	対応	1個
184.3	ニトリルゴム	1種A	GS185	対応	1個
184.3	シリコーンゴム	4種C	GS185	対応	1個
184.3	フッ素ゴム	4種D	GS185	対応	1個
189.3	ニトリルゴム	1種A	GS190	対応	1個
189.3	シリコーンゴム	4種C	GS190	対応	1個
189.3	フッ素ゴム	4種D	GS190	対応	1個
194.3	ニトリルゴム	1種A	GS195	対応	1個
199.3	ニトリルゴム	1種A	GS200	対応	1個
199.3	ニトリルゴム	1種B	GS200	対応	1個
199.3	シリコーンゴム	4種C	GS200	対応	1個
199.3	フッ素ゴム	4種D	GS200	対応	1個
204.3	ニトリルゴム	1種A	GS205	対応	1個
209.3	ニトリルゴム	1種A	GS210	対応	1個
214.3	ニトリルゴム	1種A	GS215	対応	1個
214.3	フッ素ゴム	4種D	GS215	対応	1個
219.3	ニトリルゴム	1種A	GS220	対応	1個
224.3	ニトリルゴム	1種A	GS225	対応	1個
229.3	ニトリルゴム	1種A	GS230	対応	1個
229.3	フッ素ゴム	4種D	GS230	対応	1個
234.3	ニトリルゴム	1種A	GS235	対応	1個
244.3	ニトリルゴム	1種A	GS245	対応	1個
244.3	ニトリルゴム	1種B	GS245	対応	1個
254.3	ニトリルゴム	1種A	GS255	対応	1個
259.3	ニトリルゴム	1種A	GS260	対応	1個
269.3	フッ素ゴム	4種D	GS270	対応	1個
289.3	フッ素ゴム	4種D	GS290	対応	1個
294.3	フッ素ゴム	4種D	GS295	対応	1個
379.3	ニトリルゴム	1種A	GS380	対応	1個

通常単価(税別) (税込単価)	通常出荷日

915円 ( 1,007円 )	在庫品1日目当日出荷可能
1,277円 ( 1,405円 )	14日目
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能
988円 ( 1,087円 )	在庫品1日目当日出荷可能
1,277円 ( 1,405円 )	14日目
2,505円 ( 2,756円 )	14日目
666円 ( 733円 )	在庫品1日目当日出荷可能
666円 ( 733円 )	在庫品1日目当日出荷可能
824円 ( 906円 )	在庫品1日目当日出荷可能
1,566円 ( 1,723円 )	14日目
3,499円 ( 3,849円 )	14日目
988円 ( 1,087円 )	在庫品1日目当日出荷可能
783円 ( 861円 )	在庫品1日目当日出荷可能
1,566円 ( 1,723円 )	14日目
2,081円 ( 2,289円 )	14日目
3,499円 ( 3,849円 )	在庫品1日目当日出荷可能
749円 ( 824円 )	在庫品1日目当日出荷可能
2,013円 ( 2,214円 )	14日目
3,499円 ( 3,849円 )	在庫品1日目当日出荷可能
892円 ( 981円 )	在庫品1日目当日出荷可能
2,119円 ( 2,331円 )	14日目
4,072円 ( 4,479円 )	在庫品1日目当日出荷可能
1,220円 ( 1,342円 )	在庫品1日目当日出荷可能
1,220円 ( 1,342円 )	在庫品1日目当日出荷可能
2,061円 ( 2,267円 )	14日目
2,119円 ( 2,331円 )	7日目
3,883円 ( 4,271円 )	14日目
1,310円 ( 1,441円 )	7日目
1,194円 ( 1,313円 )	在庫品1日目当日出荷可能
951円 ( 1,046円 )	14日目
5,263円 ( 5,789円 )	7日目
1,295円 ( 1,425円 )	14日目
1,042円 ( 1,146円 )	在庫品1日目当日出荷可能
1,186円 ( 1,305円 )	在庫品1日目当日出荷可能
5,714円 ( 6,285円 )	14日目
1,611円 ( 1,772円 )	7日目
1,394円 ( 1,533円 )	在庫品1日目当日出荷可能
1,939円 ( 2,133円 )	14日目
1,667円 ( 1,834円 )	14日目
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能
6,582円 ( 7,240円 )	14日目
7,188円 ( 7,907円 )	14日目
7,188円 ( 7,907円 )	14日目
2,103円 ( 2,313円 )	7日目

詳細情報

基本情報

基本情報

G番Oリングの線径違いシリーズ。
【特長】
・構造が単純にも関わらず、自封作用でシール性能が良好である
・高圧にも安定した密封性能を発揮します
・低価格で種類・サイズが豊富である
・取り付けのスペースがコンパクトですみ、装着が簡単である
・シールに方向性がないので両側からのシールが可能である
【用途】
・JIS規格のG番シリーズより上のサイズで、各種機械に
・固定用で、使用条件次第で材質を選択できるので、広範囲の用途に

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

武蔵オイルシール工業
Oリング G 固定用（円筒面）
ＯリングGS固定用より径の小さい規格です。
ミスミ
Ｏリング　Ｐシリーズ
在庫品のため即日出荷可能です。
ミスミ
大口径Ｏリング
線形・内径長さを自由に選択可能なOリングです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Oリング GS 固定用（円筒面）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QG番と何が違うのですか？

G番は内径150ｍｍ以上になると線径が5.7ｍｍと太くなりますが、GS番は3.1ｍｍとしています。
