シールワッシャ SWS-K型（頭付ボルト用 内径締め代ありタイプ）【10個入り】
- 通常単価(税別)
- 986円～5,613円
- 税込単価
- 1,085円～6,174円
ネジ部のシールが簡単にできるワッシャー。（SWS-K型）【特長】・締め付け箇所からの液体の漏れや異物の...
詳細を確認- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
穴径
寸法図
規格表
| 型番 | 適用穴径 最大φ | 呼び径φ | 内径φ | 外径φ | 厚みt | 最大締め付けトルク N-cm(Kgf-cm) |
|---|---|---|---|---|---|---|
| SWS3×10-K | 3.5 | 3.0 | 2.8 | 10.3 | 1.3 | 392(40) |
| SWS4×11-K | 4.5 | 4.0 | 3.8 | 11.3 | 1.3 | 784(80) |
| SWS5×12-K | 5.5 | 5.0 | 4.8 | 12.3 | 1.3 | 1,225(125) |
| SWS6×13-K | 6.5 | 6.0 | 5.8 | 13.3 | 1.3 | 2,156(220) |
| SWS8×16-K | 8.5 | 8.0 | 7.8 | 16.6 | 1.3 | 2,156(220) |
| SWS10×18-K | 10.5 | 10.0 | 9.8 | 18.3 | 1.3 | 3,724(380) |
製品仕様
シールワッシャ
- 優れた特殊合成ゴムの使用で耐油、耐熱、引張強さに優れている。
- 取付が簡単で作業性に優れている。
- パッキング部がリップ構造になっておりシール性に優れている。
- 従来の銅パッキン等に比べ取付面が多少粗くても使用できる。
特長
1. 優れた特殊ゴムの使用で耐油、耐熱、引張強さに優れています。
2. 取付が簡単で作業性に優れています。
3. 特殊合成ゴムの優れた強度により繰返しの使用が出来ます。
4. パッキング部がリップ構造になっておりシール性に優れています。
5. 従来の銅パッキン等に比べ取付面が多少粗くても使用出来ます。
製品比較情報
シールワッシャーの種類
| 型式 | 使用箇所 | パッキング | 金属 |
|---|---|---|---|
| SW | 頭付ボルト用 | NBR | SPCC |
| SWS | 頭付ボルト用 | NBR | SUS304 |
| TWS | 通しボルト用 | NBR | SUS304 |
N型・K型・A型共、ゴム・金属の材質は変わりません。
注意・禁止事項

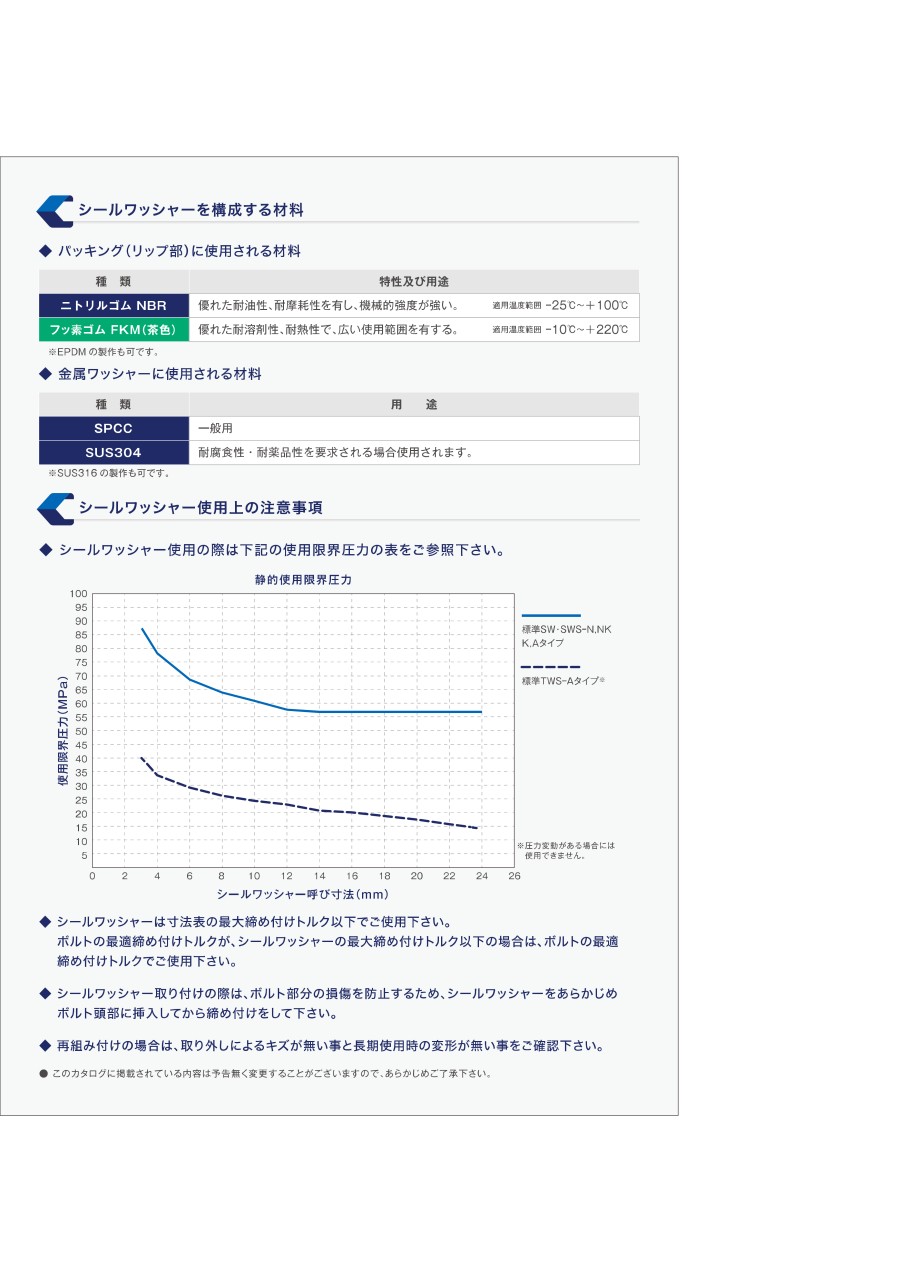

シール ワッシャー使用上の注意事項
- シールワッシャー使用の際は下記の使用限界圧力の表を御参照下さい。
- シールワッシャーは寸法表の最大締め付けトルク以下で御使用下さい。
ボルトの最適締め付けトルクが、シールワッシャーの最大締め付けトルク以下の場合は、ボルトの最適締め付けトルクで御使用下さい。
- シールワッシャー取付の際は、ボルト部分の損傷を防止するためシールワッシャーをあらかじめボルト頭部に挿入してから締付をして下さい。
※圧力変動がある場合には、使用できません。
開発秘話
螺子、ボルト部のシールをするのに、従来の手間のかかる方法で作業していた現場から、
簡単に出来ないかとの声から開発しました。作業の工数削減が大幅に出来、コストダウンに繋がる様に研究しました。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,017円 ( 1,119円 ) | 在庫品1日目当日出荷可能 |
4,214円 ( 4,635円 ) | 14日目 |
1,080円 ( 1,188円 ) | 在庫品1日目当日出荷可能 |
4,574円 ( 5,031円 ) | 14日目 |
986円 ( 1,085円 ) | 在庫品1日目当日出荷可能 |
5,245円 ( 5,770円 ) | 14日目 |
1,474円 ( 1,621円 ) | 在庫品1日目当日出荷可能 |
5,613円 ( 6,174円 ) | 14日目 |
1,656円 ( 1,822円 ) | 在庫品1日目当日出荷可能 |
5,463円 ( 6,009円 ) | 14日目 |
2,055円 ( 2,261円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ネジ部のシールが簡単にできるワッシャー。（SWS-K型）
【特長】
・締め付け箇所からの液体の漏れや異物の侵入を完全に防止可能
・優れた特殊合成ゴムの使用で耐油、耐熱、引張強さに優れている
・シール材等に比べ取り付けが簡単で作業性が向上
・パッキング部がリップ構造になっておりシール性に優れている
【用途】
・ネジ部から内部の漏れ防止、ネジ部へ外部からの侵入防止に
・内径に締め代があるので、ボルトに取り付けてから逆さにしてねじ込む作業に
・防水仕様や錆の発生が心配な箇所に
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
