ころがり軸受用ナット 軸用ナットANシリーズ
- 通常単価(税別)
- 240円～129,177円
- 税込単価
- 264円～142,095円
通常出荷日：在庫品1日目～19日目一部当日出荷可能
【特長】形状が丸形で材質がスチールのANシリーズのころがり軸受用ナットです。
未確定：候補が46型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
AN00～40
AN44～76

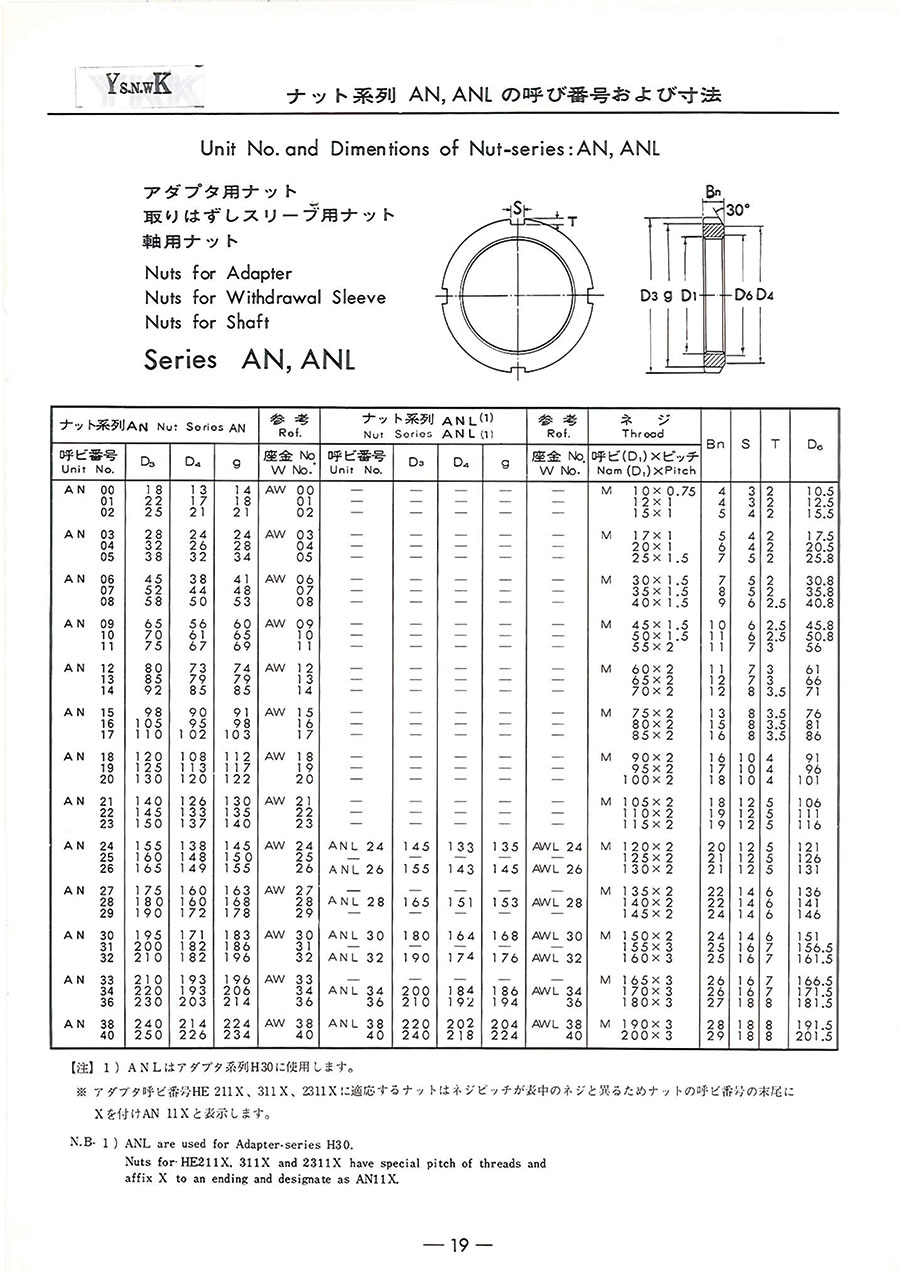

規格表
| ナット系列AN | 参考 | ネジ | Bn | S | T | D6 | |||
|---|---|---|---|---|---|---|---|---|---|
| 型番 | D3 | D4 | g | 座金No. | 呼び（D1）×ピッチ | ||||
| AN00 | 18 | 13 | 14 | AW00 | M10×0.75 | 4 | 3 | 2 | 10.5 |
| AN01 | 22 | 17 | 18 | AW01 | M12×1 | 4 | 3 | 2 | 12.5 |
| AN02 | 25 | 21 | 21 | AW02 | M15×1 | 5 | 4 | 2 | 15.5 |
| AN03 | 28 | 24 | 24 | AW03 | M17×1 | 5 | 4 | 2 | 17.5 |
| AN04 | 32 | 26 | 28 | AW04 | M20×1 | 6 | 4 | 2 | 20.5 |
| AN05 | 38 | 32 | 34 | AW05 | M25×1.5 | 7 | 5 | 2 | 25.8 |
| AN06 | 45 | 38 | 41 | AW06 | M30×1.5 | 7 | 5 | 2 | 30.8 |
| AN07 | 52 | 44 | 48 | AW07 | M35×1.5 | 8 | 5 | 2 | 35.8 |
| AN08 | 58 | 50 | 53 | AW08 | M40×1.5 | 9 | 6 | 2.5 | 40.8 |
| AN09 | 65 | 56 | 60 | AW09 | M45×1.5 | 10 | 6 | 2.5 | 45.8 |
| AN10 | 70 | 61 | 65 | AW10 | M50×1.5 | 11 | 6 | 2.5 | 50.8 |
| AN11 | 75 | 67 | 69 | AW11 | M55×2 | 11 | 7 | 3 | 56 |
| AN12 | 80 | 73 | 74 | AW12 | M60×2 | 11 | 7 | 3 | 61 |
| AN13 | 85 | 79 | 79 | AW13 | M65×2 | 12 | 7 | 3 | 66 |
| AN14 | 92 | 85 | 85 | AW14 | M70×2 | 12 | 8 | 3.5 | 71 |
| AN15 | 98 | 90 | 91 | AW15 | M75×2 | 13 | 8 | 3.5 | 76 |
| AN16 | 105 | 95 | 98 | AW16 | M80×2 | 15 | 8 | 3.5 | 81 |
| AN17 | 110 | 102 | 103 | AW17 | M85×2 | 16 | 8 | 3.5 | 86 |
| AN18 | 120 | 108 | 112 | AW18 | M90×2 | 16 | 10 | 4 | 91 |
| AN19 | 125 | 113 | 117 | AW19 | M95×2 | 17 | 10 | 4 | 96 |
| AN20 | 130 | 120 | 122 | AW20 | M100×2 | 18 | 10 | 4 | 101 |
| AN21 | 140 | 126 | 130 | AW21 | M105×2 | 18 | 12 | 5 | 106 |
| AN22 | 145 | 133 | 135 | AW22 | M110×2 | 19 | 12 | 5 | 111 |
| AN23 | 150 | 137 | 140 | AW23 | M115×2 | 19 | 12 | 5 | 116 |
| AN24 | 155 | 138 | 145 | AW24 | M120×2 | 20 | 12 | 5 | 121 |
| AN25 | 160 | 148 | 150 | AW25 | M125×2 | 21 | 12 | 5 | 126 |
| AN26 | 165 | 149 | 155 | AW26 | M130×2 | 21 | 12 | 5 | 131 |
| AN27 | 175 | 160 | 163 | AW27 | M135×2 | 22 | 14 | 6 | 136 |
| AN28 | 180 | 160 | 168 | AW28 | M140×2 | 22 | 14 | 6 | 141 |
| AN29 | 190 | 172 | 178 | AW29 | M145×2 | 24 | 14 | 6 | 146 |
| AN30 | 195 | 171 | 183 | AW30 | M150×2 | 24 | 14 | 6 | 151 |
| AN31 | 200 | 182 | 186 | AW31 | M155×3 | 25 | 16 | 7 | 156.5 |
| AN32 | 210 | 182 | 196 | AW32 | M160×3 | 25 | 16 | 7 | 161.5 |
| AN33 | 210 | 193 | 196 | AW33 | M165×3 | 26 | 16 | 7 | 166.5 |
| AN34 | 220 | 193 | 206 | AW34 | M170×3 | 26 | 16 | 7 | 171.5 |
| AN36 | 230 | 203 | 214 | AW36 | M180×3 | 27 | 18 | 8 | 181.5 |
| AN38 | 240 | 214 | 224 | AW38 | M190×3 | 28 | 18 | 8 | 191.5 |
| AN40 | 250 | 226 | 234 | AW40 | M200×3 | 29 | 18 | 8 | 201.5 |
※アダプタ呼び番号HE211X、311X、2311Xに適応するナットはネジピッチが表中のネジと異なるためナットの呼び番号の末尾にXを付けAN11Xと表示します。
| 型番 | ネジ | 主要寸法 | 止めネジ穴 | 参考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び（D1）×ピッチ | D3 | D4 | g | S | T | D6 | Bn | ネジ、 呼び（D1）×ピッチ | l | Dp | 止め金の 呼び番号 | |
| AN44 | TM220×4 | 280 | 250 | 260 | 20 | 10 | 222 | 32 | M8×1.25 | 15 | 238 | AL44 |
| AN48 | TM240×4 | 300 | 270 | 280 | 20 | 10 | 242 | 34 | M8×1.25 | 15 | 258 | AL44 |
| AN52 | TM260×4 | 330 | 300 | 306 | 24 | 12 | 262 | 36 | M10×1.5 | 18 | 281 | AL52 |
| AN56 | TM280×4 | 350 | 320 | 326 | 24 | 12 | 282 | 38 | M10×1.5 | 18 | 301 | AL52 |
| AN60 | TM300×4 | 380 | 340 | 356 | 24 | 12 | 302 | 40 | M10×1.5 | 18 | 326 | AL60 |
| AN64 | TM320×5 | 400 | 360 | 376 | 24 | 12 | 322.5 | 42 | M10×1.5 | 18 | 345 | AL64 |
| AN68 | TM340×5 | 440 | 400 | 410 | 28 | 15 | 342.5 | 55 | M12×1.75 | 21 | 372 | AL68 |
| AN72 | TM360×5 | 460 | 420 | 430 | 28 | 15 | 362.5 | 58 | M12×1.75 | 21 | 392 | AL68 |
| AN76 | TM380×5 | 490 | 450 | 454 | 32 | 18 | 382.5 | 60 | M12×1.75 | 21 | 414 | AL76 |
（注）
TMはメートル系30°台形ネジを、数字はネジの外径およびピッチを示したものです。
商品特長詳細
ナット適用表
| 用途別 | ナット系列 | |||
|---|---|---|---|---|
| AN | ANL | HN | HNL | |
| 一般軸用 | AN00～AN100 | ANL24～ANL100 | - | - |
| アダプタ用 | AN04～AN1001） | ANL24～ANL1002） | - | - |
| 取りはずしスリーブ用 | AN09～AN40 | - | HN42～HN1103） | HNL41～HNL1084） |
（注）
1） H31、2、32、23系列に適用します。
2） H30系列に適用します。
3） AH31、22、32、23系列に適用します。
4） AH30、2系列に適用します。
