昭和技研工業

圧力屈折継手パールスイベルジョイント CSシリーズ（SUS製）

カタログ

通常単価(税別): 63,117円～262,399円

税込単価: 69,429円～288,639円

通常出荷日：6日目

本体がステンレス鋼溶接製のフランジタイプ可動配管ラインに利用できる。【特長】・パールスイベルジョイント...

よく一緒に見られています

昭和技研工業

通常出荷日：在庫品1日目

よく一緒に見られています

昭和技研工業

通常出荷日：在庫品1日目

未確定：候補が42型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

スタイルNo.1

スタイルNo.2

スタイルNo.3

スタイルNo.4

スタイルNo.5

スタイルNo.6

製品仕様

使用条件

最高圧力	2.1MPa{21kgf/cm²}
最高温度	100℃
本体材質	ステンレス鋼溶接
標準パッキン材質	NBR
接続	フランジ（JIS10K）

特殊パッキン材質一覧表

材質の名称	Cシリーズ型式	CSシリーズ型式	最高温度（℃）
フッ素ゴム	CV	CSV	160
PTFEシール	CP	CSP	180
フッ素ゴム+PTFEコート	CQ	CSQ	160
パーフロ	CM	CSM	-
シリコンゴム	CN	CSN	-
EPDM	CE	CSE	-
カルレッツ	CX	CSX	-
スチーム対応フッ素ゴム	CH	CSH	160
その他の材質	CZ	CSZ	-

※最高温度は温水、スチーム、熱油の場合の目安です。
※100℃以上の高温叉は特殊流体での使用の場合には、グリースの変更が必要となります。

規格表

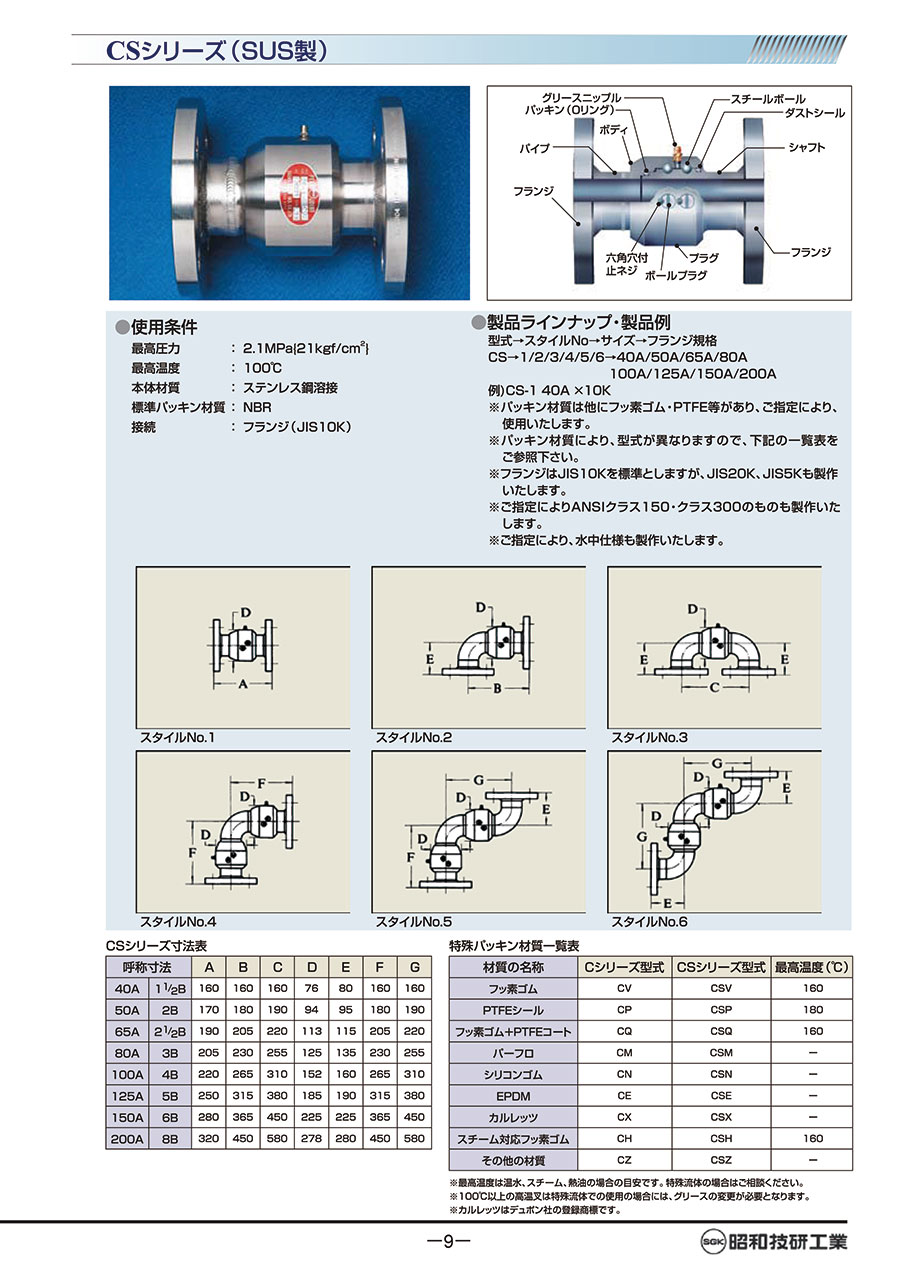

CSシリーズ寸法表

使用例

スイベルジョイントの使用方法

スタイル2（又は1）

回転体に流体を移送する時に使用されます。

使用設備
ホースリール
ロータリーコイルフッカー

スタイル2

ゴムホースまたは、フレキシブルメタルホースにより流体を移送する時使用されます。機械的に動くことにより発生する曲り部の損傷をなくし、ホースの長さを短くすることができます。

使用設備
建設機械、工作機械、油圧装置、荷役装置

スタイル3-3-3（又は2-3-2）

平面可動のドッグレッグ配管により、固定配管より移動する機械装置に、流体を安全かつ確実に移送することができます。

使用設備
ホットプレス、タイヤプレス、ダイカストマシン、射出成型機

スイベルジョイント6個の使用により、配管の全方向（三次元）の移動が可能となります。

型番リスト

表示件数

型番

最高使用温度

(℃)

接続フランジの呼び

スタイルNO

パッキン材質

最小発注数量

100	[1 1/2B] 40A	1	NBR	1個
100	[2B] 50A	1	NBR	1個
100	[3B] 80A	1	NBR	1個
100	100A	1	NBR	1個
100	[1 1/2B] 40A	2	NBR	1個
100	[2B] 50A	2	NBR	1個
100	[3B] 80A	2	NBR	1個
100	100A	2	NBR	1個
100	[1 1/2B] 40A	3	NBR	1個
100	[2B] 50A	3	NBR	1個
100	[2 1/2B] 65A	3	NBR	1個
100	[3B] 80A	3	NBR	1個
100	100A	3	NBR	1個
180	[1 1/2B] 40A	1	PTFEシール	1個
180	[2B] 50A	1	PTFEシール	1個
180	[3B] 80A	1	PTFEシール	1個
180	[1 1/2B] 40A	2	PTFEシール	1個
180	[2B] 50A	2	PTFEシール	1個
180	[3B] 80A	2	PTFEシール	1個
180	[1 1/2B] 40A	3	PTFEシール	1個
180	[2B] 50A	3	PTFEシール	1個
180	[2 1/2B] 65A	3	PTFEシール	1個
180	[3B] 80A	3	PTFEシール	1個
160	[1 1/2B] 40A	1	フッ素ゴム＋PTFEコート	1個
160	[2B] 50A	1	フッ素ゴム＋PTFEコート	1個
160	[3B] 80A	1	フッ素ゴム＋PTFEコート	1個
160	[1 1/2B] 40A	2	フッ素ゴム＋PTFEコート	1個
160	[2B] 50A	2	フッ素ゴム＋PTFEコート	1個
160	[3B] 80A	2	フッ素ゴム＋PTFEコート	1個
160	[1 1/2B] 40A	3	フッ素ゴム＋PTFEコート	1個
160	[2B] 50A	3	フッ素ゴム＋PTFEコート	1個
160	[2 1/2B] 65A	3	フッ素ゴム＋PTFEコート	1個
160	[3B] 80A	3	フッ素ゴム＋PTFEコート	1個
160	[1 1/2B] 40A	1	フッ素ゴム	1個
160	[2B] 50A	1	フッ素ゴム	1個
160	[3B] 80A	1	フッ素ゴム	1個
160	[1 1/2B] 40A	2	フッ素ゴム	1個
160	[2B] 50A	2	フッ素ゴム	1個
160	[3B] 80A	2	フッ素ゴム	1個
160	[1 1/2B] 40A	3	フッ素ゴム	1個
160	[2 1/2B] 65A	3	フッ素ゴム	1個
160	[3B] 80A	3	フッ素ゴム	1個

通常単価(税別) (税込単価)	通常出荷日

63,117円 ( 69,429円 )	6日目
137,805円 ( 151,586円 )	6日目
169,255円 ( 186,181円 )	6日目
233,748円 ( 257,123円 )	6日目
70,980円 ( 78,078円 )	6日目
149,630円 ( 164,593円 )	6日目
182,065円 ( 200,272円 )	6日目
247,515円 ( 272,267円 )	6日目
87,070円 ( 95,777円 )	6日目
159,385円 ( 175,324円 )	6日目
182,065円 ( 200,272円 )	6日目
196,817円 ( 216,499円 )	6日目
262,399円 ( 288,639円 )	6日目
75,043円 ( 82,547円 )	6日目
148,551円 ( 163,406円 )	6日目
196,258円 ( 215,884円 )	6日目
82,886円 ( 91,175円 )	6日目
160,246円 ( 176,271円 )	6日目
208,833円 ( 229,716円 )	6日目
103,290円 ( 113,619円 )	6日目
169,929円 ( 186,922円 )	6日目
204,341円 ( 224,775円 )	6日目
223,416円 ( 245,758円 )	6日目
66,370円 ( 73,007円 )	6日目
140,339円 ( 154,373円 )	6日目
173,843円 ( 191,227円 )	6日目
73,253円 ( 80,578円 )	6日目
152,018円 ( 167,220円 )	6日目
186,420円 ( 205,062円 )	6日目
93,658円 ( 103,024円 )	6日目
161,704円 ( 177,874円 )	6日目
185,855円 ( 204,441円 )	6日目
201,067円 ( 221,174円 )	6日目
66,692円 ( 73,361円 )	6日目
139,494円 ( 153,443円 )	6日目
172,692円 ( 189,961円 )	6日目
73,700円 ( 81,070円 )	6日目
151,112円 ( 166,223円 )	6日目
185,344円 ( 203,878円 )	6日目
94,053円 ( 103,458円 )	6日目
184,757円 ( 203,233円 )	6日目
199,840円 ( 219,824円 )	6日目

詳細情報

基本情報

基本情報

本体がステンレス鋼溶接製のフランジタイプ可動配管ラインに利用できる。
【特長】
・パールスイベルジョイントは、360度の回転が可能なスイベルジョイントで、軸受部には複列ボールベアリングが組み込まれ、グリース潤滑してありますので、機械的強度が高く、大きなラジアル・スラスト量荷重、ならびにモーメント荷重に耐えることが出来ます
・シール部には、Oリングその他のリング状パッキンを使用しておりますので、構造が簡単で、内部の圧力流体を全く漏洩することなく、安定したシールができます
【用途】
・産業機械、油圧機械、工作機械などの油圧・水圧・空気圧等の作動媒体配管
・産業機械、食品機械などの冷水・温水・蒸気・熱油・ブラインなどの熱媒体・冷媒体配管
・各種石油製品、LPG等の荷役装置の流体輸送配管産業用廃水処理装置の配管
・真空機器の給排気の配管

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
