※材質PT370の寸法はカタログ内Sch40、Sch80をご参照ください。また、その他の厚さは取扱いがございません。

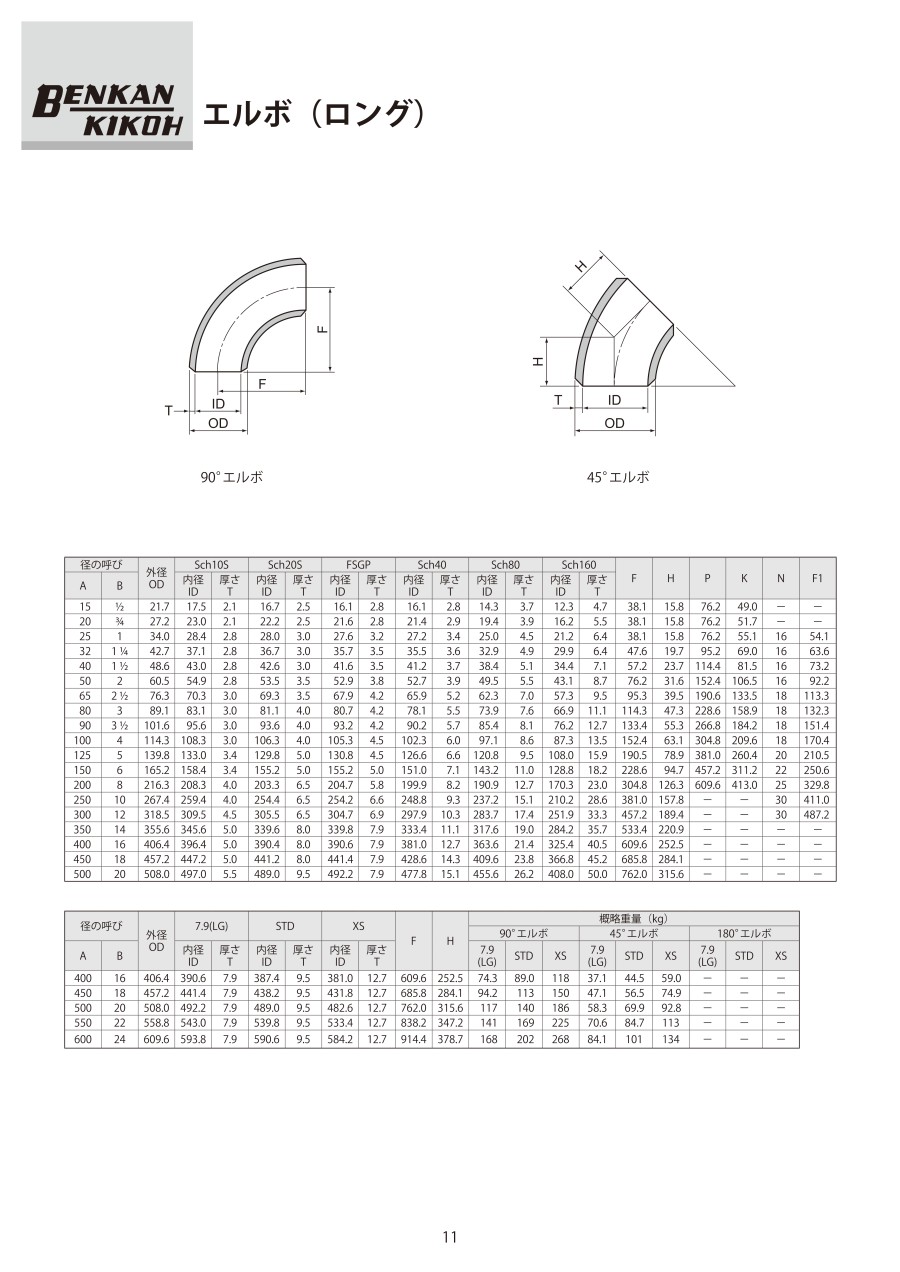

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="突合せ溶接式管継手 鋼管製 90°エルボ 黒管 外形図1" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000613858/221000613858_001_20230801115854.gif" /></div><p>ロング</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="突合せ溶接式管継手 鋼管製 90°エルボ 黒管 外形図2" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000613858/221000613858_002_20230801115854.gif" /></div><p>ショート</p></div></div></div></div><h3 class="m-h3--wysiwyg">規格表</h3><h4 class="m-h4--wysiwyg">ロング</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="突合せ溶接式管継手 鋼管製 90°エルボ 黒管 規格表1" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000613858/221000613858_006_20230801115854.gif" /></div><p>概略重量は基準寸法による計算値であり、炭素鋼の比重7.85g/cm<sup>3</sup>を使用しています。</p></div><h4 class="m-h4--wysiwyg">ショート</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="突合せ溶接式管継手 鋼管製 90°エルボ 黒管 規格表2" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000613858/221000613858_007_20230801115854.gif" /></div><p>概略重量は基準寸法による計算値であり、炭素鋼の比重7.85g/cm<sup>3</sup>を使用しています。</p></div><h3 class="m-h3--wysiwyg">使用例</h3><p>溶接式管継手は造船、電力、ガス、石油化学、原子力、肥料、その他各種産業の各部門にわたって極めて多岐に使用されておりますが、ここに石油化学関係と火力発電関係における使用例を参考として例示します。</p><h4 class="m-h4--wysiwyg">石油化学関係</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="突合せ溶接式管継手 鋼管製 90°エルボ 黒管 石油化学関係" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000613858/221000613858_003_20230801115854.gif" /></div></div><h4 class="m-h4--wysiwyg">火力発電関係</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="突合せ溶接式管継手 鋼管製 90°エルボ 黒管 火力発電関係" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000613858/221000613858_004_20230801115854.gif" /></div></div><h3 class="m-h3--wysiwyg">商品特長詳細</h3><h4 class="m-h4--wysiwyg">温度・圧力の範囲</h4><p>溶接管継手の主要材料に対する温度・圧力の一般的な適用範囲は次のとおりです。</p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="突合せ溶接式管継手 鋼管製 90°エルボ 黒管 温度・圧力の範囲" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000613858/221000613858_005_20230801115854.gif" /></div></div>
