ピロー形ユニット シルバーシリーズ 偏心輪付き円筒穴形 UP
- 通常単価(税別)
- 1,860円～3,505円
- 税込単価
- 2,046円～3,856円
通常出荷日：在庫品1日目当日出荷可能
【特長】・従来のインサート軸受ユニットに比べて小形・軽量です。・また、軸受箱にはセンターマークが付いて...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

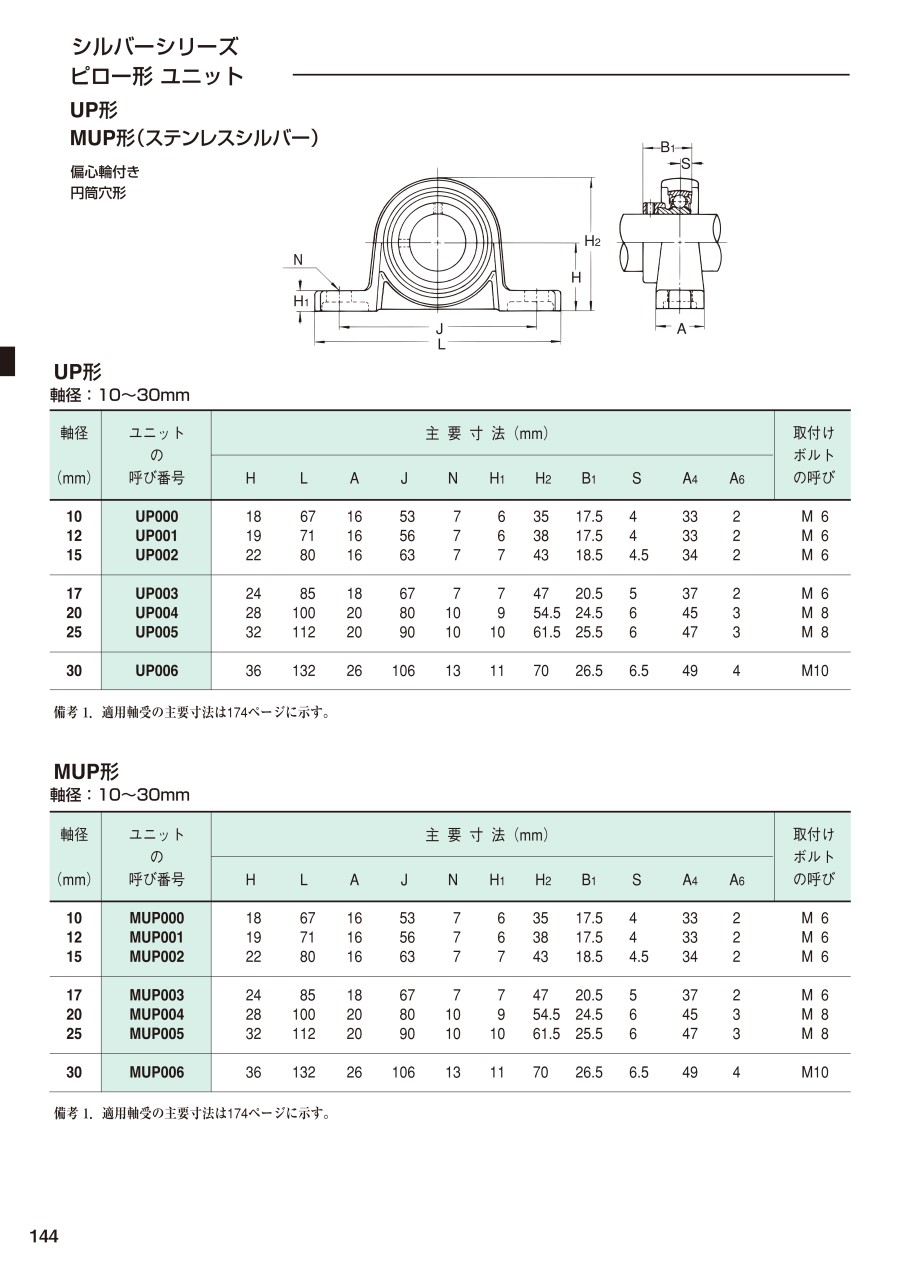

外形図
規格表
| 軸径 （mm） | ユニット の 型番 | 主要寸法（mm） | 取付け ボルト の呼び | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | L | A | J | N | H1 | H2 | B1 | S | A4 | A6 | |||
| 10 | UP000 | 18 | 67 | 16 | 53 | 7 | 6 | 35 | 17.5 | 4 | 33 | 2 | M6 |
| 12 | UP001 | 19 | 71 | 16 | 56 | 7 | 6 | 38 | 17.5 | 4 | 33 | 2 | M6 |
| 15 | UP002 | 22 | 80 | 16 | 63 | 7 | 7 | 43 | 18.5 | 4.5 | 34 | 2 | M6 |
| 17 | UP003 | 24 | 85 | 18 | 67 | 7 | 7 | 47 | 20.5 | 5 | 37 | 2 | M6 |
| 20 | UP004 | 28 | 100 | 20 | 80 | 10 | 9 | 54.5 | 24.5 | 6 | 45 | 3 | M8 |
| 25 | UP005 | 32 | 112 | 20 | 90 | 10 | 10 | 61.5 | 25.5 | 6 | 47 | 3 | M8 |
| 30 | UP006 | 36 | 132 | 26 | 106 | 13 | 11 | 70 | 26.5 | 6.5 | 49 | 4 | M10 |
備考1.適用軸受の主要寸法はデジタルカタログに示す。
| 軸受 | 軸受箱の 型番 | カバー付きユニット の型番 | カバーの型番（参考） | ユニットの 質量（g） | ||||
|---|---|---|---|---|---|---|---|---|
| 型番 | 基本定格荷重（kN） | 両側共ゴムシール付き カバー（片側軸端カバー） | ゴムシール 付きカバー | 軸端カバー | 標準 | カバー 付き | ||
| Cr | Cor | |||||||
| U000+ER | 4.6 | 2 | P000 | UP000C（E） | 000CP10 | 000CPE | 77 | 85 |
| U001+ER | 5.1 | 2.4 | P001 | UP001C（E） | 001CP12 | 001CPE | 91 | 100 |
| U002+ER | 5.6 | 2.8 | P002 | UP002C（E） | 002CP15 | 002CPE | 125 | 135 |
| U003+ER | 6 | 3.3 | P003 | UP003C（E） | 003CP17 | 003CPE | 156 | 170 |
| U004+ER | 9.35 | 5.1 | P04-5 | UP004C（E） | 04-5CP20 | 04-5CPE | 230 | 250 |
| U005+ER | 10.1 | 5.8 | P05-6 | UP005C（E） | 05-6CP25 | 05-6CPE | 294 | 315 |
| U006+ER | 13.2 | 8.3 | P06-7 | UP006C（E）,Y | 06-7CP30,Y | 06-7CPE,Y | 454 | 480 |
詳細情報
基本情報
【特長】
・従来のインサート軸受ユニットに比べて小形・軽量です。
・また、軸受箱にはセンターマークが付いているので位置決めが容易です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
カタログ
商品担当おすすめ
ピロー形ユニット シルバーシリーズ 偏心輪付き円筒穴形 UPのレビュー
回転部
5
5.02018/05/28
以前はミスミから購入していましたが、vonaにして価格が下がりました。
1人が参考にしています。
軸受
4
4.02020/05/01
ベースに直付けできるのと、
他社では設定のない小さい軸径がラインナップにあって便利。
0人が参考にしています。
