未確定：候補が22型番あります。
長堀工業

クイックカップリング TL TYPE プラグPF

クイックカップリング TL TYPE プラグPF
通常単価(税別)
653円～41,330円
税込単価
718円～45,463円
通常出荷日：在庫品1日目～3日目一部当日出荷可能

画期的な両路開放式・バルブ機構のない貫通式のカップリングです。【特長】・本体材質・サイズ・取付形状が豊...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

クイックカップリング TL TYPE プラグPM

長堀工業

クイックカップリング TL TYPE プラグPM
通常価格(税別)： 653円 (税込価格：718円)

通常出荷日：在庫品1日目

よく一緒に見られています

クイックカップリング TL TYPE ソケットSF

長堀工業

クイックカップリング TL TYPE ソケットSF
通常価格(税別)： 2,104円 (税込価格：2,314円)

通常出荷日：在庫品1日目

未確定：候補が22型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

流量が大きく圧力損失が少なく粘度の高い流体にも対応できるソケット（PF）

クイックカップリング TL TYPE プラグPF:関連画像

ソケット側・プラグ側のどちらからでも流せる（矢印：流体を流す方向）

クイックカップリング TL TYPE プラグPF:関連画像

流量と圧力損失特性図

品番 CTL01 CTL02 CTL03 CTL04 CTL06 CTL08 CTL10 CTL12 CTL16
サイズ 1/8" 1/4" 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
管用サイズ 6A 8A 10A 15A 20A 25A 32A 40A 50A
本体材質 真鍮・ステンレス（SUS304※）・鋼鉄（亜鉛メッキ/三価クロメート処理）
取付形状 メネジ(F)
最高使用圧力 真鍮 5.0MPa 3.0MPa 2.0MPa 1.5MPa
最大衝撃圧力 7.5MPa 4.5MPa 3.0MPa 2.3MPa
最高使用圧力 鋼鉄･ステンレス 7.5MPa 4.5MPa 3.0MPa 2.0MPa
最大衝撃圧力 10.0MPa 6.5MPa 4.0MPa 3.0MPa
適用流体 真鍮･ステンレス 空気、水、作動油他
鋼鉄 空気、作動油他


流路の最小断面積

品番 CTL01 CTL02 CTL03 CTL04 CTL06 CTL08 CTL10 CTL12 CTL16
メネジ（F） 15.9 33 78.5 132 226 452 804 1134 1885

単位：mm2

CTL PF2

クイックカップリング TL TYPE プラグPF:関連画像

商品参考図（CTL PF2）

クイックカップリング TL TYPE プラグPF:関連画像

寸法図（CTL PF2）

品番 接続形状
T		 寸法（mm） 重量
（g）
L S C L φB
CTL01PF2 Rc 1/8" 26 14 16 15.5 5 15
CTL02PF2 Rc 1/4" 34 17 19.5 18 6.5 31
CTL03PF2 Rc 3/8" 38 21 24 21 10 47
CTL04PF2 Rc 1/2" 44 29 33 24 13 114
CTL06PF2 Rc 3/4" 51 35 40 28 17 168
CTL08PF2 Rc 1" 60 41 47 36 26 277
CTL10PF2 Rc 1 1/4" 64 55 63 39 32 469
CTL12PF2 Rc 1 1/2" 75 58 67 45 38 631
CTL16PF2 Rc 2" 83 二面76/φ82 51 50 1281

CTL PF3

クイックカップリング TL TYPE プラグPF:関連画像

商品参考図（CTL PF3）

クイックカップリング TL TYPE プラグPF:関連画像

寸法図（CTL PF3）

品番 接続形状
T		 寸法（mm） 重量
（g）
L S C l φB
CTL01PF3 Rc 1/8" 26 14 16 15.5 5 14
CTL02PF3 Rc 1/4" 34 17 19.5 18 6.5 28
CTL03PF3 Rc 3/8" 38 21 24 21 10 44
CTL04PF3 Rc 1/2" 44 26 30 24 13 79
CTL06PF3 Rc 3/4" 51 35 40 28 17 160
CTL08PF3 Rc 1" 60 41 47 36 26 259
CTL10PF3 Rc 1 1/4" 64 55 62.5 39 32 460
CTL12PF3 Rc 1 1/2" 75 58 67 45 38 576
CTL16PF3 Rc 2" 83 二面76/φ82 51 50 1189

CTL PF

クイックカップリング TL TYPE プラグPF:関連画像

商品参考図（CTL PF）

クイックカップリング TL TYPE プラグPF:関連画像

寸法図（CTL PF）

品番 接続形状
T		 寸法（mm） 重量
（g）
L S C l φB
CTL03PF Rc 3/8" 38 21 24 21 10 43
CTL04PF Rc 1/2" 44 26 28.5 24 13 78
CTL06PF Rc 3/4" 51 35 40 28 17 161
CTL08PF Rc 1" 60 41 46 36 26 255

ご使用上の注意

  • サイズが大きくなりますと、耐圧力は低くなりますので御注意下さい。
  • サイズが異なるとソケット・プラグの連結は出来ません。

型番リスト

表示件数
  • 1
    • 型番
    CTL01PF2
    CTL01PF3
    CTL02PF2
    CTL02PF3
    CTL03PF
    CTL03PF2
    CTL03PF3
    CTL04PF
    CTL04PF2
    CTL04PF3
    CTL06PF
    CTL06PF2
    CTL06PF3
    CTL08PF
    CTL08PF2
    CTL08PF3
    CTL10PF2
    CTL10PF3
    CTL12PF2
    CTL12PF3
    CTL16PF2
    CTL16PF3

    適用流体

    本体材質

    ねじの呼び(inch)

    シール材質

    使用温度範囲

    (℃)

    最高使用圧力

    (MPa)

    トラスココード

    		RoHS2（10物質）?最小発注数量
    水 / 空気 / 油
    [銅合金] 真鍮
    1/8
    フッ素ゴム(FPM)
    -20～+180
    0～5.0
    364-4456
    -
    1個
    空気 / 油
    [ステンレス] ステンレス(SUS304)
    1/8
    二トリルゴム(NBR)
    -20～+80
    0～7.5
    364-4464
    対応
    1個
    水 / 空気 / 油
    [銅合金] 真鍮
    1/4
    フッ素ゴム(FPM)
    -20～+180
    0～5.0
    364-4570
    -
    1個
    空気 / 油
    [ステンレス] ステンレス(SUS304)
    1/4
    二トリルゴム(NBR)
    -20～+80
    0～7.5
    364-4588
    対応
    1個
    空気 / 油
    [スチール] 鋼鉄(亜鉛メッキ/三価クロメート処理)
    3/8
    二トリルゴム(NBR)
    -20～+80
    0～7.5
    364-4693
    対応
    1個
    水 / 空気 / 油
    [銅合金] 真鍮
    3/8
    フッ素ゴム(FPM)
    -20～+180
    0～5.0
    364-4707
    -
    1個
    空気 / 油
    [ステンレス] ステンレス(SUS304)
    3/8
    二トリルゴム(NBR)
    -20～+80
    0～7.5
    364-4715
    対応
    1個
    空気 / 油
    [スチール] 鋼鉄(亜鉛メッキ/三価クロメート処理)
    1/2
    二トリルゴム(NBR)
    -20～+80
    0～7.5
    364-4855
    対応
    1個
    水 / 空気 / 油
    [銅合金] 真鍮
    1/2
    フッ素ゴム(FPM)
    -20～+180
    0～5.0
    364-4863
    -
    1個
    空気 / 油
    [ステンレス] ステンレス(SUS304)
    1/2
    二トリルゴム(NBR)
    -20～+80
    0～7.5
    364-4871
    対応
    1個
    空気 / 油
    [スチール] 鋼鉄(亜鉛メッキ/三価クロメート処理)
    3/4
    二トリルゴム(NBR)
    -20～+80
    0～4.5
    364-5011
    対応
    1個
    水 / 空気 / 油
    [銅合金] 真鍮
    3/4
    フッ素ゴム(FPM)
    -20～+180
    0～3.0
    364-5029
    -
    1個
    空気 / 油
    [ステンレス] ステンレス(SUS304)
    3/4
    二トリルゴム(NBR)
    -20～+80
    0～4.5
    364-5037
    対応
    1個
    空気 / 油
    [スチール] 鋼鉄(亜鉛メッキ/三価クロメート処理)
    1
    二トリルゴム(NBR)
    -20～+80
    0～4.5
    364-5177
    対応
    1個
    水 / 空気 / 油
    [銅合金] 真鍮
    1
    フッ素ゴム(FPM)
    -20～+180
    0～3.0
    364-5185
    -
    1個
    空気 / 油
    [ステンレス] ステンレス(SUS304)
    1
    二トリルゴム(NBR)
    -20～+80
    0～4.5
    364-5193
    対応
    1個
    水 / 空気 / 油
    [銅合金] 真鍮
    1 1/4
    フッ素ゴム(FPM)
    -20～+180
    0～2.0
    364-5339
    -
    1個
    空気 / 油
    [ステンレス] ステンレス(SUS304)
    1 1/4
    二トリルゴム(NBR)
    -20～+80
    0～3.0
    364-5347
    対応
    1個
    水 / 空気 / 油
    [銅合金] 真鍮
    1 1/2
    フッ素ゴム(FPM)
    -20～+180
    0～2.0
    364-5452
    -
    1個
    空気 / 油
    [ステンレス] ステンレス(SUS304)
    1 1/2
    二トリルゴム(NBR)
    -20～+80
    0～3.0
    364-5461
    対応
    1個
    水 / 空気 / 油
    [銅合金] 真鍮
    2
    フッ素ゴム(FPM)
    -20～+180
    0～1.5
    364-5576
    -
    1個
    空気 / 油
    [ステンレス] ステンレス(SUS304)
    2
    二トリルゴム(NBR)
    -20～+80
    0～2.0
    364-5584
    対応
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    680円
    ( 748円 )
    1日目
    1,450円
    ( 1,595円 )
    1日目
    653円
    ( 718円 )
    2日目
    1,662円
    ( 1,828円 )
    在庫品1日目当日出荷可能
    968円
    ( 1,065円 )
    1日目
    1,175円
    ( 1,293円 )
    1日目
    1,855円
    ( 2,041円 )
    1日目
    1,390円
    ( 1,529円 )
    1日目
    2,660円
    ( 2,926円 )
    1日目
    3,080円
    ( 3,388円 )
    1日目
    3,229円
    ( 3,552円 )
    1日目
    3,711円
    ( 4,082円 )
    1日目
    5,240円
    ( 5,764円 )
    1日目
    3,775円
    ( 4,153円 )
    1日目
    7,260円
    ( 7,986円 )
    1日目
    8,881円
    ( 9,769円 )
    1日目
    7,709円
    ( 8,480円 )
    1日目
    13,805円
    ( 15,186円 )
    1日目
    10,270円
    ( 11,297円 )
    3日目
    18,033円
    ( 19,836円 )
    1日目
    17,851円
    ( 19,636円 )
    1日目
    41,330円
    ( 45,463円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    画期的な両路開放式・バルブ機構のない貫通式のカップリングです。
    【特長】
    ・本体材質・サイズ・取付形状が豊富で汎用性抜群
    ・メネジ形

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

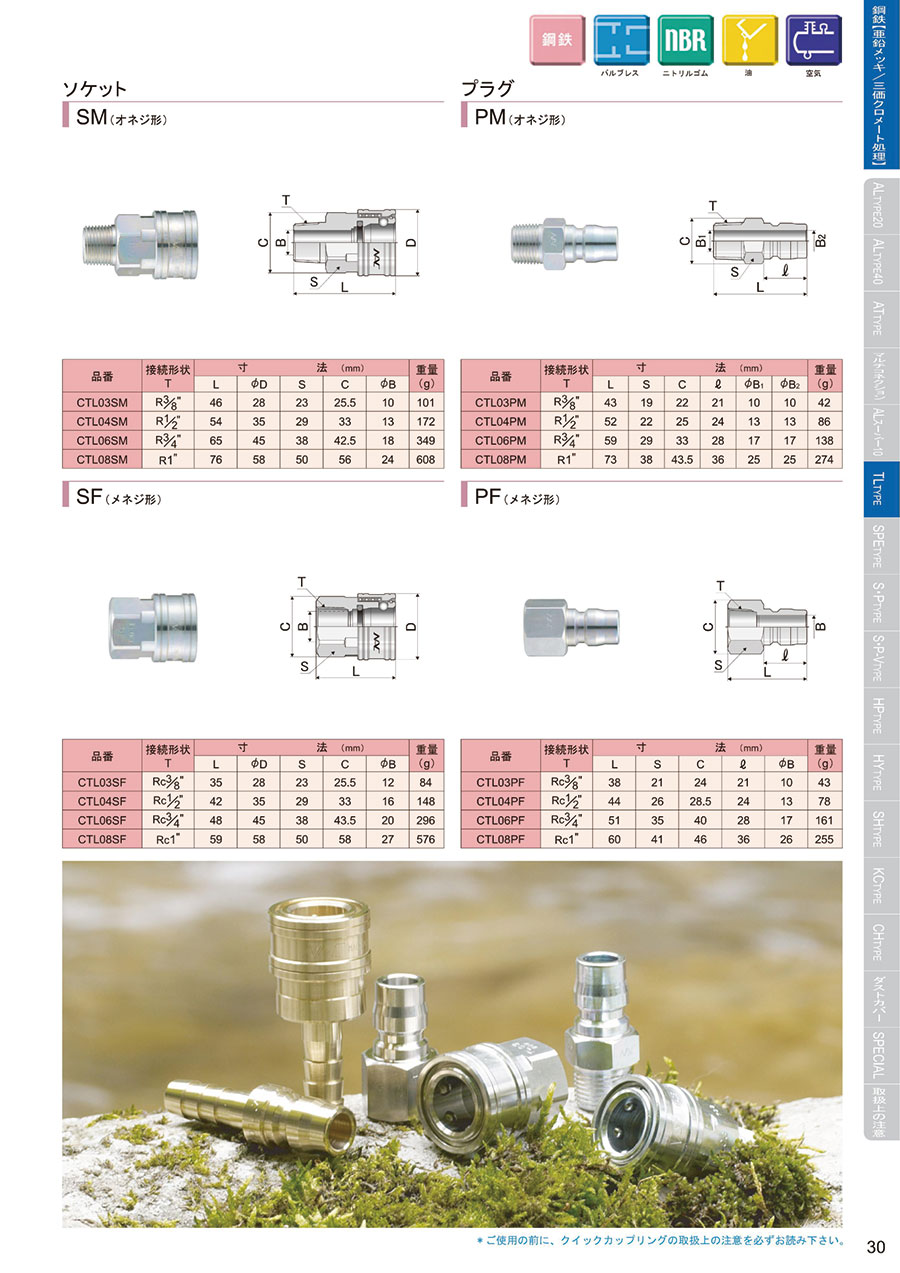

    カタログ

    • 【材質区分】型番末尾ー無　鋼鉄、　型番末尾ー2 真鍮、　型番末尾ー3 ステンレス

    30

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    クイックカップリング TL TYPE プラグPFのレビュー
    5平均満足度：5.01件のレビュー
    自社製品用
    5
    満足度：5.02022/04/19
    自社製品に使用するため定期的に購入しています。どこよりもお安いので助かっています。
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q鉄製にホースニップルタイプはありますか
    A
    標準品ではないですが、受注生産可能にてご対応可能です。

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    クイックカップリング TL TYPE プラグPF
    クイックカップリング TL TYPE プラグPM
    クイックカップリング TL TYPE ソケットSM
    クイックカップリング TL TYPE ソケットSF
    クイックカップリング AL TYPE20型 プラグPF
    クイックカップリング AL TYPE10型 プラグPF
    メーカー長堀工業長堀工業長堀工業長堀工業長堀工業長堀工業
    通常価格653円-653円 -2,104円 -2,104円 -273円 -257円
    通常出荷日在庫品1日目〜在庫品1日目〜在庫品1日目〜在庫品1日目〜在庫品1日目〜8日目
    種類標準標準標準標準標準標準
    オス・メスプラグプラグソケットソケットプラグプラグ
    取付形状メネジオネジオネジメネジメネジメネジ
    ねじの種類Rc（管用テーパめねじ）R（管用テーパおねじ）R（管用テーパおねじ）Rc（管用テーパめねじ）Rc（管用テーパめねじ）Rc（管用テーパめねじ）
    バルブ構造両路開放型両路開放型両路開放型両路開放型片路開閉型片路開閉型
