自在⇔固定切換キャスター 旋回ストッパー NJK
- 通常単価(税別)
- 3,886円～9,852円
- 税込単価
- 4,275円～10,837円
ペダル操作により自在旋回と固定を切換可能なキャスタ。【特長】・ペダルのON/OFFにより、自在旋回キャ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 金具セット（車輪なし）を選択されますと、金具のみの型式となります。選定にはご注意ください
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
NJK-130W外形図
NJK-130W外形図2
製品仕様
外観例
NJK-130UW
NJK-130UW天板
NJK-150W
NJK-130W
NJK-130W天板
規格表
| 車輪径 mm | リム巾 mm | 車輪取付巾 mm | 取付高 mm | 取付座 mm | 取付ピッチ mm | 取付穴 mm | 軸径 mm | 偏心 mm | 自重 kg | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | SST | UW | PO | WUW | WW LW | SPM | ||||||||||
| NJK-130 | 130 | 42 | 56 | 188 | 112×112 | 75×75- 90×90 | 11×21.5 | 20 | 41 | 1.97 | - | 2.05 | 1.51 | 2.08 | 1.93 | - |
| 1.91 | ||||||||||||||||
| NJK-150 | 150 | 45 | 56 | 198 | 112×112 | 75×75- 90×90 | 11×21.5 | 20 | 41 | 2.16 | 2.20 | 2.32 | 1.71 | 2.32 | 2.15 | 2.21 |
| 2.14 | ||||||||||||||||
| NJK-200 | 200 | 45 | 62 | 250 | 140×140 | 100×100- 115×115 | 11.5×22 | 20 | 58 | 3.53 | 3.52 | 4.08 | - | 4.13 | 3.48 | 3.56 |
| 3.49 | ||||||||||||||||
| 最大許容荷重 kg(N) | ||
|---|---|---|
| UW W SST WUW PO | SPM | |
| WW LW | ||
| NJK-130 | 180(1760) | - |
| 140(1370) | ||
| NJK-150 | 200(1960) | 80(780) |
| 160(1560) | ||
| NJK-200 | 250(2450) | 100(980) |
| 200(1960) | ||
使用例
自在旋回部には防塵カバーがついた滑らかな動きの二層ベアリングを装備。
ロック固定図
ロック固定図2
使用例
商品特長詳細
- 自由な位置でロックを上げて走行させると自動にロック。
- 車輪には強度に自信の独自開発ボックススタイルを採用。
開発秘話
普段は自在2輪/固定2輪の4輪として台車の様に使用するが狭い場所に押し込んだり、陳列の様に並べようとした際に重くて上手く台車の操作が出来なかったり、トラックの中にロールボックスを配送業者が積み込む際に上手く動かない事で無駄なスペースが生まれたり･･･と『こんなの無いのか？』と言う顧客からの要望があり、任意で自在⇔固定をレバー操作だけで可能にした製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,570円 ( 5,027円 ) | 在庫品1日目当日出荷可能 |
6,698円 ( 7,368円 ) | 5日目 |
3,886円 ( 4,275円 ) | 5日目 |
7,758円 ( 8,534円 ) | 5日目 |
4,981円 ( 5,479円 ) | 5日目 |
5,247円 ( 5,772円 ) | 在庫品1日目当日出荷可能 |
4,497円 ( 4,947円 ) | 在庫品1日目当日出荷可能 |
5,727円 ( 6,300円 ) | 5日目 |
4,116円 ( 4,528円 ) | 5日目 |
9,852円 ( 10,837円 ) | 5日目 |
7,563円 ( 8,319円 ) | 5日目 |
7,726円 ( 8,499円 ) | 5日目 |
6,170円 ( 6,787円 ) | 在庫品1日目当日出荷可能 |
9,108円 ( 10,019円 ) | 5日目 |
6,117円 ( 6,729円 ) | 5日目 |
詳細情報
基本情報
ペダル操作により自在旋回と固定を切換可能なキャスタ。
【特長】
・ペダルのON/OFFにより、自在旋回キャスタと固定キャスタの切換が可能。
・他メーカーにはない『200φ（直径200mm）』の大型キャスタも対応可能。
【用途】
・走行時に進行させる方向が困難な台車の2輪か1輪を交換する事で、直進時の安定性を持たす事が可能。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 金具セット（車輪なし）を選択されますと、金具のみの型式となります。選定にはご注意ください

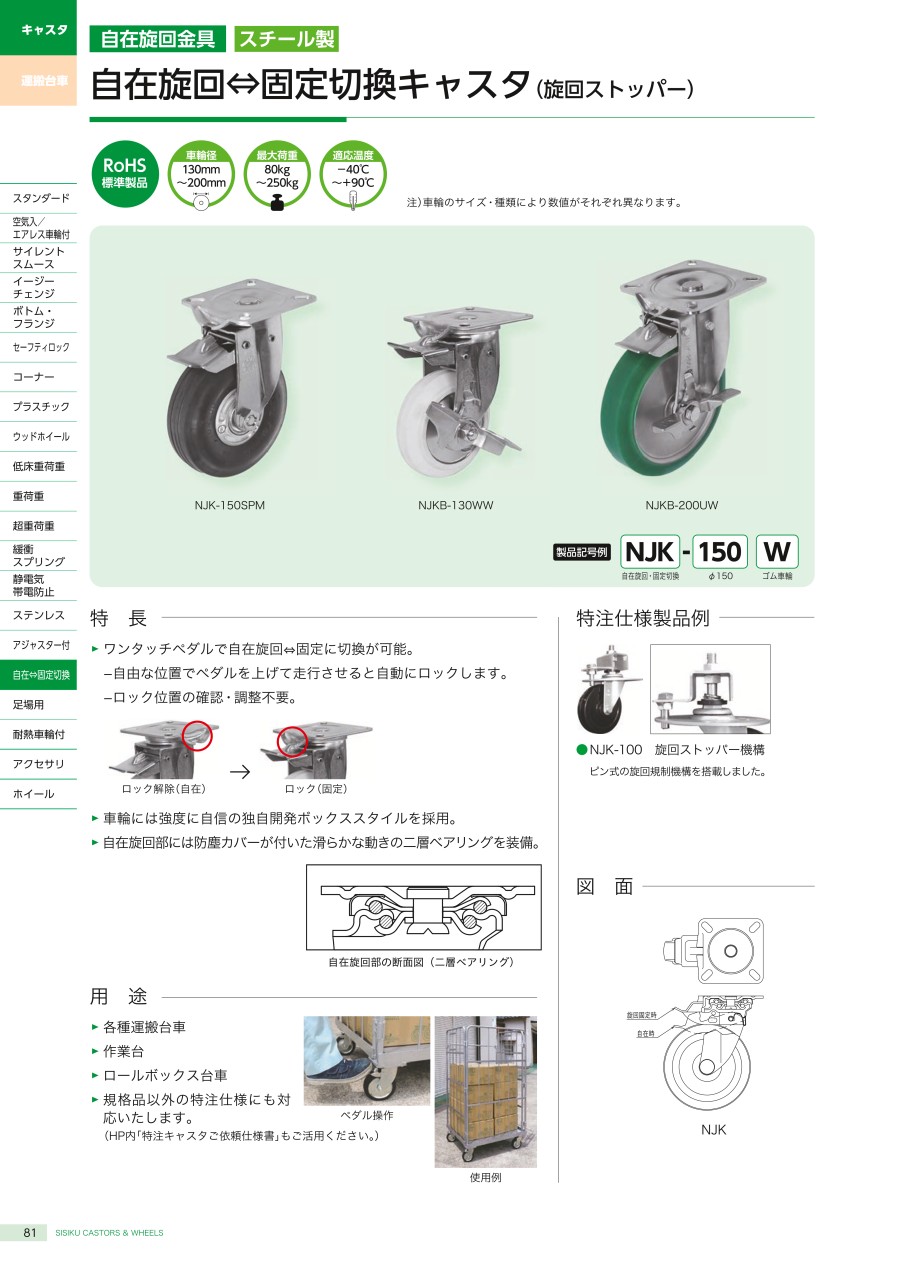

カタログ
