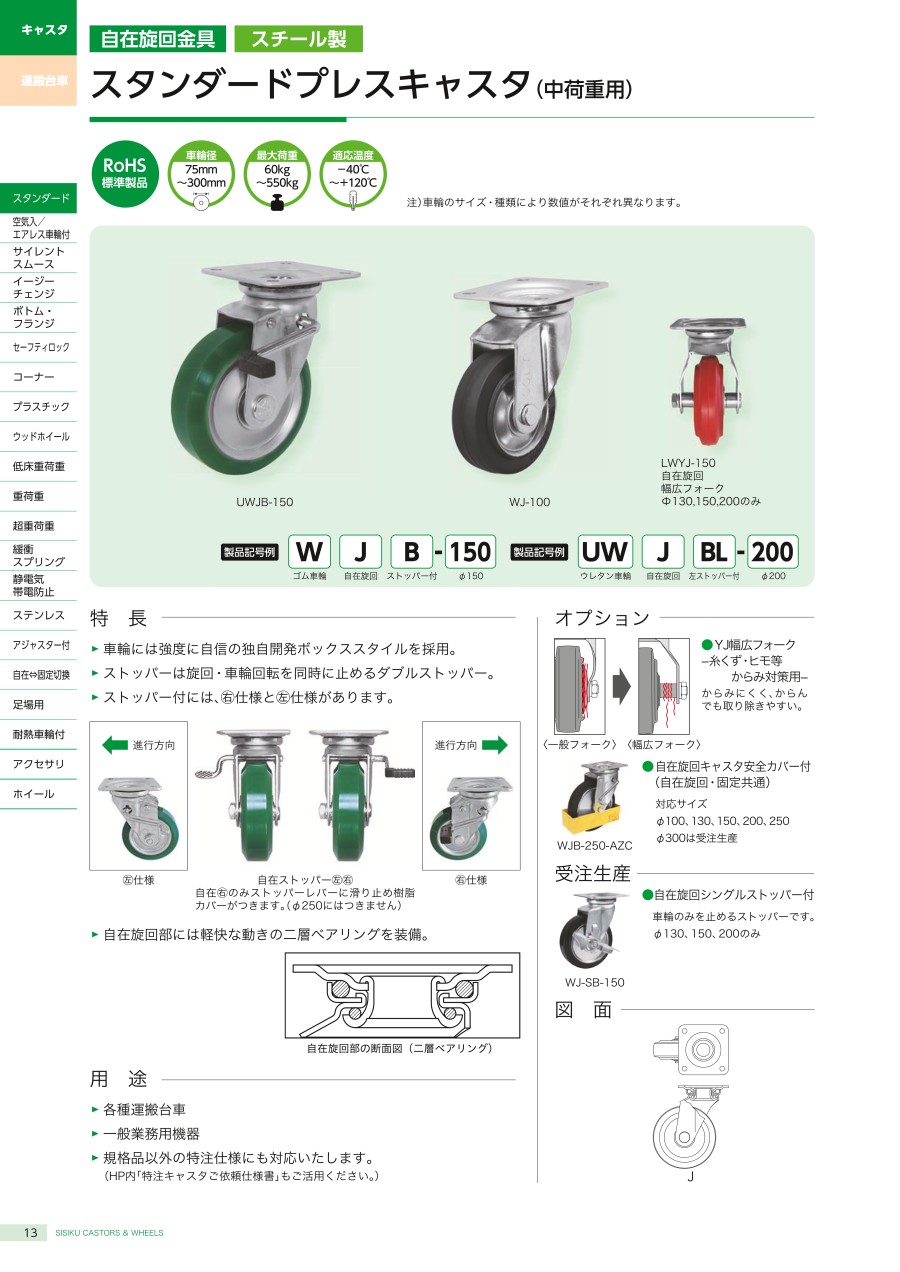

スタンダードプレスキャスター 中荷重用（自在）
- 通常単価(税別)
- 1,427円～19,279円
- 税込単価
- 1,570円～21,207円
独自開発ボックススタイル構造により高強度を実現した一般汎用キャスタ。【特長】・独自開発の『ボックススタ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
外形図1
外形図2
外形図3
- 1.天板
- 2.スチールボール5/16
- 3.玉ケース
- 4.フォーク
- 5.スチールボール1/4
- 6.中空玉押
- 7.ホイル(SBR)
- 8.コマーシャルベアリング
- 9.ホイルシャフト
- 10.スプリングワッシャー
- 11.6角3種ナット
製品仕様
外観例
MCJ-200
UWJ-130
UWJ250
WJ-100
WJ-150
WUWJ-150
規格表
| 車輪径 mm | リム巾 mm | 車輪取付巾 mm | 取付高 mm | 取付座 mm | 取付ピッチ mm | 取付穴 mm | 軸径 mm | 偏心 mm | |
|---|---|---|---|---|---|---|---|---|---|
| J-75 | 75 | 32 | 36 | 103 | 82×82 | 63×63 | 9.5 | 10 | 22 |
| J-100 | 100 | 35 | 43 | 144 | 95×95 | 71×71 | 11 | 12 | 35 |
| J-130 | 130 | 42 | 53 | 177 | 108×108 | 80×80 | 11.5 | 20 | 40 |
| J-150 | 150 | 45 | 56 | 198 | 120×120 | 90×90 | 11.5 | 20 | 45 |
| J-180 | 180 | 45 | 56 | 240 | 140×140 | 112×112 | 11.5 | 20 | 58 |
| ( 適合 車輪 :W) | |||||||||
| J-200 | 200 | 45 | 56 | 250 | 140×140 | 112×112 | 11.5 | 20 | 58 |
| J-250 | 250 | 50 (W,,LW, WW, MC) 45 (UW, WUW) | 90 | 305 | 160×160 | 125×125 | 14 | 25 | 71 |
| J-300 | 300 | 50 | 109 | 374 | 175×175 | 140×140 | 14 | 25 | 71 |
| ( 適合 車輪 :W･UW) |
| 自重 | 最大許容荷重 kg(N) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| W kg | SST kg | UW kg | WUW kg | LW kg | WW kg | MC kg | W SST WUW | UW MC | LW WW | |
| J-75 | 0.58 | ― | 0.63 | 0.64 | 0.57 | 0.57 | 0.57 | 80(780) | 120(1170) | 60(580) |
| J-100 | 1.11 | 1.09 | 1.16 | 1.16 | 1.08 | 1.08 | 1.11 | 130(1270) | 180(1760) | 80(780) |
| J-130 | 1.97 | 1.94 | 2.05 | 2.08 | 1.91 | 1.91 | 1.95 | 180(1760) | 250(2450) | 140(1370) |
| J-150 | 2.31 | 2.35 | 2.47 | 2.47 | 2.29 | 2.29 | 2.42 | 200(1960) | 300(2940) | 160(1560) |
| J-180 | 3.51 | ― | ― | ― | ― | ― | ― | 230(2250) | ― | ― |
| ( 適合 車輪 :W) | ― | |||||||||
| J-200 | 3.74 | 3.72 | 4.28 | 4.33 | 3.69 | 3.69 | 4.17 | 250(2450) | 400(3920) | 200(1960) |
| J-250 | 6.93 | ― | 7.08 | ー | 6.75 | 6.75 | 7.53 | 330(3230) | 500(4900) | 260(2540) |
| J-300 | 9.09 | ― | 9.21 | ― | ー | ― | 9.53 ※受注生産 | 350(3430) | 550(5390) | 280(2740) |
| ( 適合 車輪 :W･UW) | ― | ― | ||||||||
商品特長詳細
- 車輪には強度に自信の独自開発ボックススタイルを採用。
- 自在旋回部は軽快な動きの二層ベアリングを装備。
- ストッパーは旋回・車輪回転を同時に止めるダブルストッパー。
- 自在・固定ストッパー付には、それぞれ右仕様と左仕様を採用。
開発秘話
70年以上前、元々小さな鉄工所でゴムメーカー向けに車輪用の『芯部分』を製造していた我社のスタートですが、その事がキッカケでどの様な芯が強いのか？重量に耐えうる形状は何なのか？と言う開発が進み、現在は弊社の特許でもある『ボックススタイル』が生まれました。他メーカーとの比較試験では驚くほどの高強度を実現しています。詳細は弊社カタログ及びH/Pに例の記載があります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,566円 ( 2,823円 ) | 5日目 |
3,418円 ( 3,760円 ) | 5日目 |
3,747円 ( 4,122円 ) | 5日目 |
5,172円 ( 5,689円 ) | 5日目 |
9,978円 ( 10,976円 ) | 23日目 |
2,439円 ( 2,683円 ) | 5日目 |
3,170円 ( 3,487円 ) | 5日目 |
5,412円 ( 5,953円 ) | 5日目 |
6,620円 ( 7,282円 ) | 5日目 |
10,797円 ( 11,877円 ) | 5日目 |
19,279円 ( 21,207円 ) | 5日目 |
2,607円 ( 2,868円 ) | 5日目 |
4,122円 ( 4,534円 ) | 在庫品1日目当日出荷可能 |
5,671円 ( 6,238円 ) | 5日目 |
1,927円 ( 2,120円 ) | 在庫品1日目当日出荷可能 |
2,247円 ( 2,472円 ) | 在庫品1日目当日出荷可能 |
3,672円 ( 4,039円 ) | 在庫品1日目当日出荷可能 |
4,940円 ( 5,434円 ) | 在庫品1日目当日出荷可能 |
7,122円 ( 7,834円 ) | 在庫品1日目当日出荷可能 |
11,500円 ( 12,650円 ) | 5日目 |
16,453円 ( 18,098円 ) | 5日目 |
1,427円 ( 1,570円 ) | 在庫品1日目当日出荷可能 |
2,097円 ( 2,307円 ) | 在庫品1日目当日出荷可能 |
3,372円 ( 3,709円 ) | 在庫品1日目当日出荷可能 |
3,522円 ( 3,874円 ) | 在庫品1日目当日出荷可能 |
4,287円 ( 4,716円 ) | 5日目 |
4,872円 ( 5,359円 ) | 在庫品1日目当日出荷可能 |
10,428円 ( 11,471円 ) | 5日目 |
2,172円 ( 2,389円 ) | 5日目 |
2,997円 ( 3,297円 ) | 5日目 |
4,872円 ( 5,359円 ) | 5日目 |
5,022円 ( 5,524円 ) | 5日目 |
7,497円 ( 8,247円 ) | 5日目 |
11,772円 ( 12,949円 ) | 5日目 |
2,097円 ( 2,307円 ) | 5日目 |
3,297円 ( 3,627円 ) | 5日目 |
3,597円 ( 3,957円 ) | 5日目 |
5,547円 ( 6,102円 ) | 5日目 |
詳細情報
基本情報
独自開発ボックススタイル構造により高強度を実現した一般汎用キャスタ。
【特長】
・独自開発の『ボックススタイル』を車輪部分に採用し、強度が高く破壊の危険性が減少。
・ストッパーレバーが『左右』で設定があり、様々な場所で円滑な使用が可能。
・『巻込み防止ガード』や『幅広フォーク』等があり、使用環境に応じ様々な場所に対応可能。
・積載する製品や台車の大きさによって直径75～300mmまで選択が可能。
・使用車輪は一般的なゴム車輪から高品位の抗菌ウレタン車輪とバリエーションが豊富。
・自在旋回部には軽快な動きの二層ベアリングを装備。
・ストッパーは旋回・車輪回転を同時に止めるダブルストッパー。
【用途】
・汎用台車から高荷重台車まで幅広く使用が可能。
