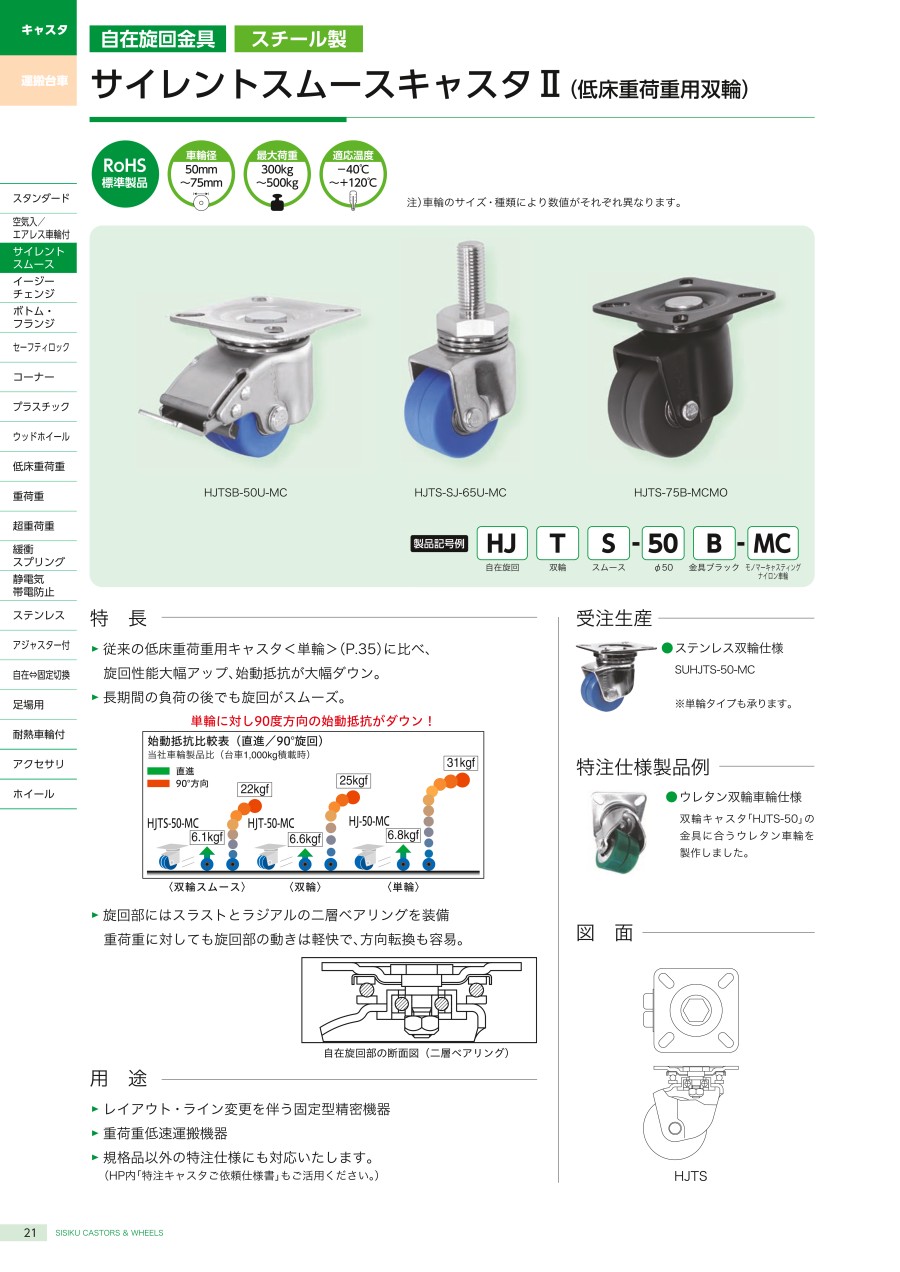

サイレントスムースキャスターII HJTS-SJ HJTSB-SJ 低床重荷重用双輪
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
- 適応温度：-40～+120℃
- HJTS-SJ：自在旋回ネジ込み／HJTSB-SJ：自在ネジ込みストッパー付
ネジ込みタイプ（M20）HJTS-SJ-50U-MC
適合車輪 JBB＝ラジアルボールベアリング
モノマーキャスティングナイロン（ブルー）
モノマーキャスティングナイロン（ブラック）
導電性MCナイロン（ブラック）
注）金具カラー：U三価クロメートのみ対応
| 金具種類 | 車輪径 mm | 金具カラー | 車輪種類 | 最大許容荷重 kg（N） | リム幅 mm | 車輪取付幅 mm | 取付高 mm | ネジ径×ピッチ×長さ mm | 軸径 mm | 偏心 mm | 自重 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HJTS kg | HJTSB kg | |||||||||||
| HJTS-SJ HJTSB-SJ | 50 | U B | MC | 300（2,940） | 15×2 | 36 | 85 | M20×P2.5×50 | 8 | 18 | 0.87 | 0.77 |
| MCMO | 300（2,940） | 0.87 | 0.77 | |||||||||
| MCD | 300（2,940） | 0.88 | 0.77 | |||||||||
| 65 | MC | 400（3,920） | 17×2 | 40 | 103 | M20×P2.5×50 | 10 | 22 | 0.97 | 1.17 | ||
| MCMO | 400（3,920） | 0.97 | 1.17 | |||||||||
| MCD | 400（3,920） | 0.98 | 1.18 | |||||||||
| 75 | MC | 500（4,900） | 18.5×2 | 43 | 115 | M24×P3.0×55 | 10 | 25 | 1.21 | 1.41 | ||
| MCMO | 500（4,900） | 1.21 | 1.41 | |||||||||
| MCD | 500（4,900） | 1.23 | 1.43 | |||||||||
商品特長詳細
- 静電気対策には導電性樹脂車輪／MCD
- 長期間の負荷の後でも旋回スムーズ
選定サポート情報
単輪に対し90度方向の始動抵抗がダウン
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,922円 ( 5,414円 ) | 5日目 |
4,683円 ( 5,151円 ) | 5日目 |
6,138円 ( 6,752円 ) | 5日目 |
6,514円 ( 7,165円 ) | 5日目 |
6,271円 ( 6,898円 ) | 5日目 |
8,529円 ( 9,382円 ) | 5日目 |
7,251円 ( 7,976円 ) | 5日目 |
6,726円 ( 7,399円 ) | 5日目 |
9,970円 ( 10,967円 ) | 5日目 |
7,056円 ( 7,762円 ) | 5日目 |
6,804円 ( 7,484円 ) | 5日目 |
8,055円 ( 8,861円 ) | 5日目 |
8,047円 ( 8,852円 ) | 5日目 |
8,253円 ( 9,078円 ) | 5日目 |
9,838円 ( 10,822円 ) | 5日目 |
9,349円 ( 10,284円 ) | 5日目 |
9,103円 ( 10,013円 ) | 5日目 |
10,887円 ( 11,976円 ) | 5日目 |
詳細情報
基本情報
サイレントスムースキャスター2、低床重荷重用。
【特長】
・従来の低床重荷重用キャスター（単輪）に比べ、旋回性能大幅アップ、始動抵抗が大幅ダウン。
・車輪には密封型ラジアルボールベアリングを使用。
・グリースの追加注入無しでも静かで滑らかな回転。
・旋回部にはスラストとラジアルの二層ベアリングを装備。
・重荷重に対しても旋回部の動きは軽快で、方向転換も容易。
【用途】
・レイアウト、ライン変更を伴う固定型精密機器などに使用。
・AGVなどの内蔵部品で使用される高荷重ガイドなど。
・重荷重低速運搬用。
