ニッタ

スウェイジタイプ管用平行メスねじユニオン継手（30°メスシート付） SE

カタログ

通常単価(税別): 854円～16,669円

税込単価: 939円～18,336円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

スウェイジ継手は、ホースに加締めて使用する継手です。ホースとの加締め（アセンブリ）は専用の手動式アセン...

詳細を確認

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

よく一緒に見られています。

ニッタ

リューザブルタイプ管用平行メスねじユニオン継手（30°メスシート付） E

通常価格(税別)： 938円 (税込価格：1,032円)

通常出荷日：在庫品1日目

よく一緒に見られています

ニッタ

アダプタ機器接続側管用テーパねじタイプ（30°オスシート付） 090 90°エルボ

通常価格(税別)： 478円 (税込価格：526円)

通常出荷日：在庫品1日目

未確定：候補が33型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

スチールタイプ

・材質：スチール
・適用アダプタ：010、045、090、150、020、025、064、069、030

ステンレスタイプ

・材質：ステンレススチール SUS304
・適用アダプタ：010、045、090、150、020、025、064、069、030

規格表

スチールタイプ

※1000-08はSP14-08、1100-08はSP10-08をご使用ください。

ステンレスタイプ

スウェイジタイプ管用平行メスねじユニオン継手（30°メスシート付） SE 規格表02

型番リスト

表示件数

型番

材質

接続ねじの呼び

適用ホース内径

(mm)

適用ホース外径

(mm)

最小内径

(φD)

LF70ホース

1000・1100・1400・1500ホース

1000（ライトグレー）ホース

F3130（ライトグレー）ホース

N3130・3130・3000・3700ホース

N3000・HTホース

3R80ホース

34PWホース

圧力仕様

最小発注数量

スチール	G 1/4	4.8	10.4～10.5	2.8	-	-	-	-	対応	-	-	-	-	1個
スチール	G 1/4	4.8	12.7	2.8	-	-	-	-	-	-	対応	-	-	1個
スチール	G 1/4	5.1	8.8	3.0	-	対応	-	-	-	-	-	-	-	5個
[ステンレス] SUS304	G 1/4	4.8	10.4～10.5	3.0	-	-	-	-	対応	-	-	-	-	1個
スチール	G 1/4	6.3	12.4～13.3	3.9	-	-	-	対応	対応	対応	-	-	-	1個
スチール	G 1/4	6.3	15.5	3.9	-	-	-	-	-	-	対応	-	-	5個
[ステンレス] SUS304	G 1/4	6.3	15.5	3.9	-	-	-	-	-	-	対応	-	-	1個
スチール	G 1/4	6.3～6.4	10.3～11.1	3.5	対応	対応	対応	-	-	-	-	-	-	1個
[ステンレス] SUS304	G 1/4	6.3	10.3～11.1	3.5	-	対応	-	-	-	-	-	-	-	1個
[ステンレス] SUS304	G 1/4	6.3～6.4	12.4～13.3	3.9	-	-	-	-	対応	対応	-	対応	標準	1個
スチール	G 3/8	7.9～8.1	13.8～14.7	5.6	-	-	-	-	対応	-	-	-	-	1個
スチール	G 3/8	9.5	16.0～16.4	6.8	-	-	-	対応	対応	-	-	-	-	1個
スチール	G 3/8	9.5	13.9～15.1	6.8	対応	対応	対応	-	-	-	-	-	-	1個
[ステンレス] SUS304	G 3/8	9.5	13.9～15.1	6.8	-	対応	-	-	-	-	-	-	-	1個
スチール	G 3/8	9.5	17.5～19.1	6.8	-	-	-	-	-	対応	対応	-	-	1個
[ステンレス] SUS304	G 3/8	9.5	17.5～19.1	6.8	-	-	-	-	-	対応	対応	-	-	1個
[ステンレス] SUS304	G 3/8	9.5～9.8	16.0～16.4	6.8	-	-	-	-	対応	-	-	対応	標準	1個
スチール	G 1/2	12.7	19.8～20.3	10.0	-	-	-	対応	対応	-	-	-	-	1個
スチール	G 1/2	12.7	17.4～18.8	9.5	対応	対応	対応	-	-	-	-	-	-	1個
[ステンレス] SUS304	G 1/2	12.7	17.4～18.8	9.5	-	対応	-	-	-	-	-	-	-	1個
[ステンレス] SUS304	G 1/2	12.7	21.3～22.2	10.0	-	-	-	-	-	対応	対応	-	-	1個
[ステンレス] SUS304	G 1/2	12.7～12.8	19.8～20.3	10.0	-	-	-	-	対応	-	-	対応	標準	1個
スチール	G 3/4	15.9	25.5	13.1	-	-	-	-	-	対応	-	-	-	5個
スチール	G 3/4	19.0	26.2～26.6	16.0	-	-	-	対応	対応	-	-	-	-	1個
スチール	G 3/4	19.0	28.6	16.0	-	-	-	-	-	-	対応	-	-	1個
[ステンレス] SUS304	G 3/4	19.0	28.6～28.7	16.0	-	-	-	-	-	-	対応	対応	標準	1個
[ステンレス] SUS304	G 3/4	19.0～19.2	26.2～26.6	16.0	-	-	-	-	対応	-	-	-	-	1個
スチール	G 1	25.4	33.0～33.4	20.9	-	-	-	対応	対応	-	-	-	-	1個
スチール	G 1	25.4	36.9	20.9	-	-	-	-	-	-	対応	-	-	1個
[ステンレス] SUS304	G 1	25.4	36.5～36.9	20.9	-	-	-	-	-	-	対応	対応	標準	1個
[ステンレス] SUS304	G 1	25.4～25.7	33.0～33.4	20.9	-	-	-	-	対応	-	-	-	-	1個
スチール	G 1/8	3.6	8.3	1.8	-	-	-	対応	対応	-	-	-	-	1個
[ステンレス] SUS304	G 1/8	3.6	8.3	1.8	-	-	-	-	対応	-	-	対応	標準	1個

通常単価(税別) (税込単価)	通常出荷日

1,111円 ( 1,222円 )	4日目
1,218円 ( 1,340円 )	4日目
854円 ( 939円 )	4日目
4,363円 ( 4,799円 )	4日目
998円 ( 1,098円 )	4日目
1,010円 ( 1,111円 )	4日目
5,729円 ( 6,302円 )	4日目
923円 ( 1,015円 )	在庫品1日目当日出荷可能
4,023円 ( 4,425円 )	4日目
3,640円 ( 4,004円 )	4日目
1,083円 ( 1,191円 )	4日目
1,097円 ( 1,207円 )	4日目
921円 ( 1,013円 )	4日目
4,909円 ( 5,400円 )	4日目
1,271円 ( 1,398円 )	4日目
8,320円 ( 9,152円 )	4日目
3,770円 ( 4,147円 )	4日目
1,795円 ( 1,975円 )	在庫品1日目当日出荷可能
879円 ( 967円 )	4日目
6,768円 ( 7,445円 )	4日目
9,713円 ( 10,684円 )	4日目
4,782円 ( 5,260円 )	4日目
1,643円 ( 1,807円 )	4日目
1,997円 ( 2,197円 )	4日目
2,075円 ( 2,283円 )	4日目
9,951円 ( 10,946円 )	4日目
7,564円 ( 8,320円 )	4日目
2,696円 ( 2,966円 )	4日目
2,633円 ( 2,896円 )	4日目
16,669円 ( 18,336円 )	4日目
11,868円 ( 13,055円 )	4日目
1,016円 ( 1,118円 )	在庫品1日目当日出荷可能
3,314円 ( 3,645円 )	2日目

詳細情報

基本情報

基本情報

スウェイジ継手は、ホースに加締めて使用する継手です。ホースとの加締め（アセンブリ）は専用の手動式アセンブリツール［マーク10］、油圧式アセンブリマシン［マーク9］を使用することにより誰でも簡単に行えます。

ご注意

ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

カタログ

商品TOP

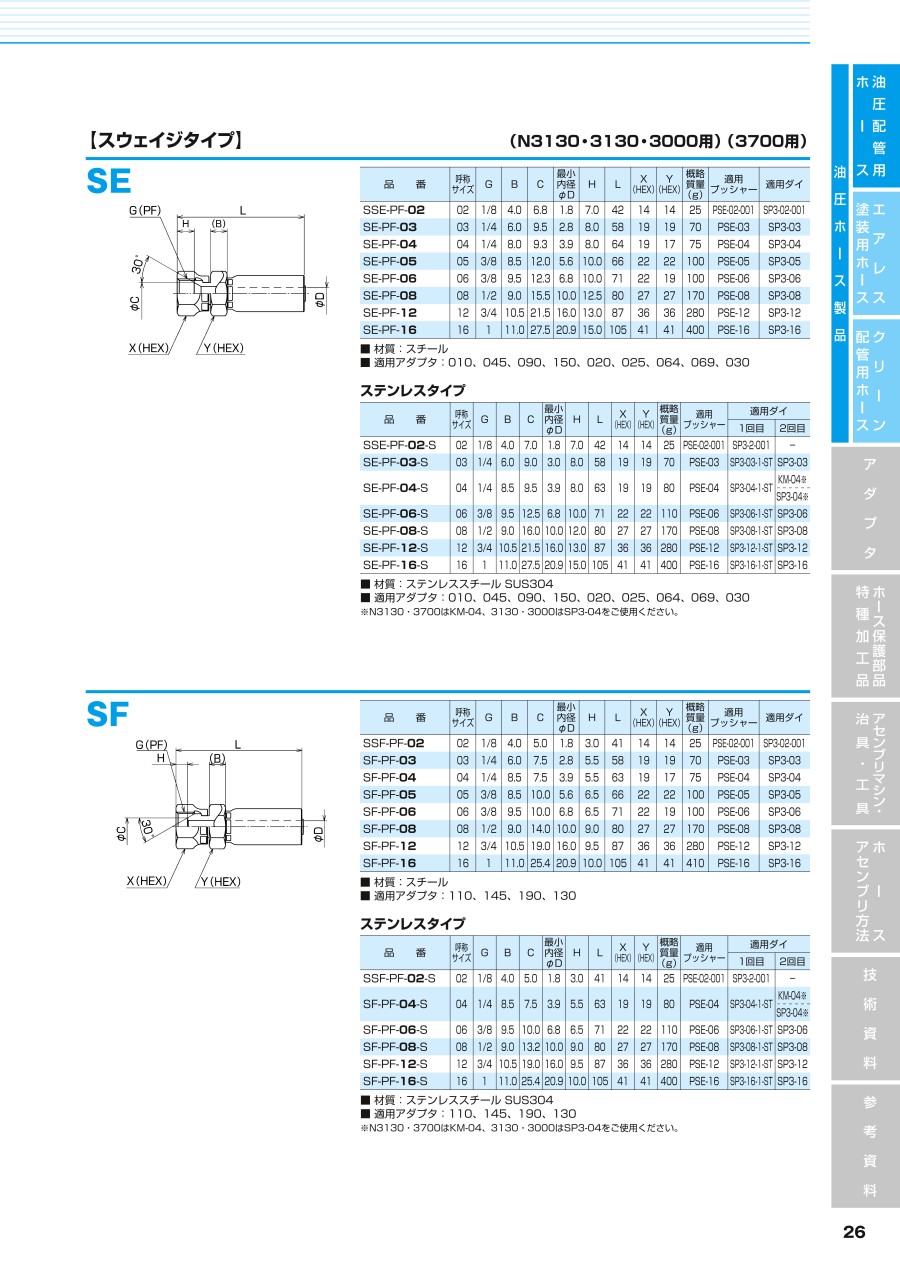

カタログ (見開き版)

ホースごとに掲載ページが分かれております。15、10、20、22、26、34、38、42ページを参照ください

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
