姫野精工所

新JIS片丸キー【1～500個入り】

Name: 新JIS片丸キー【1～500個入り】
Brand: 姫野精工所
SKU: 221000596993
Rating: 4.5 (14 reviews)

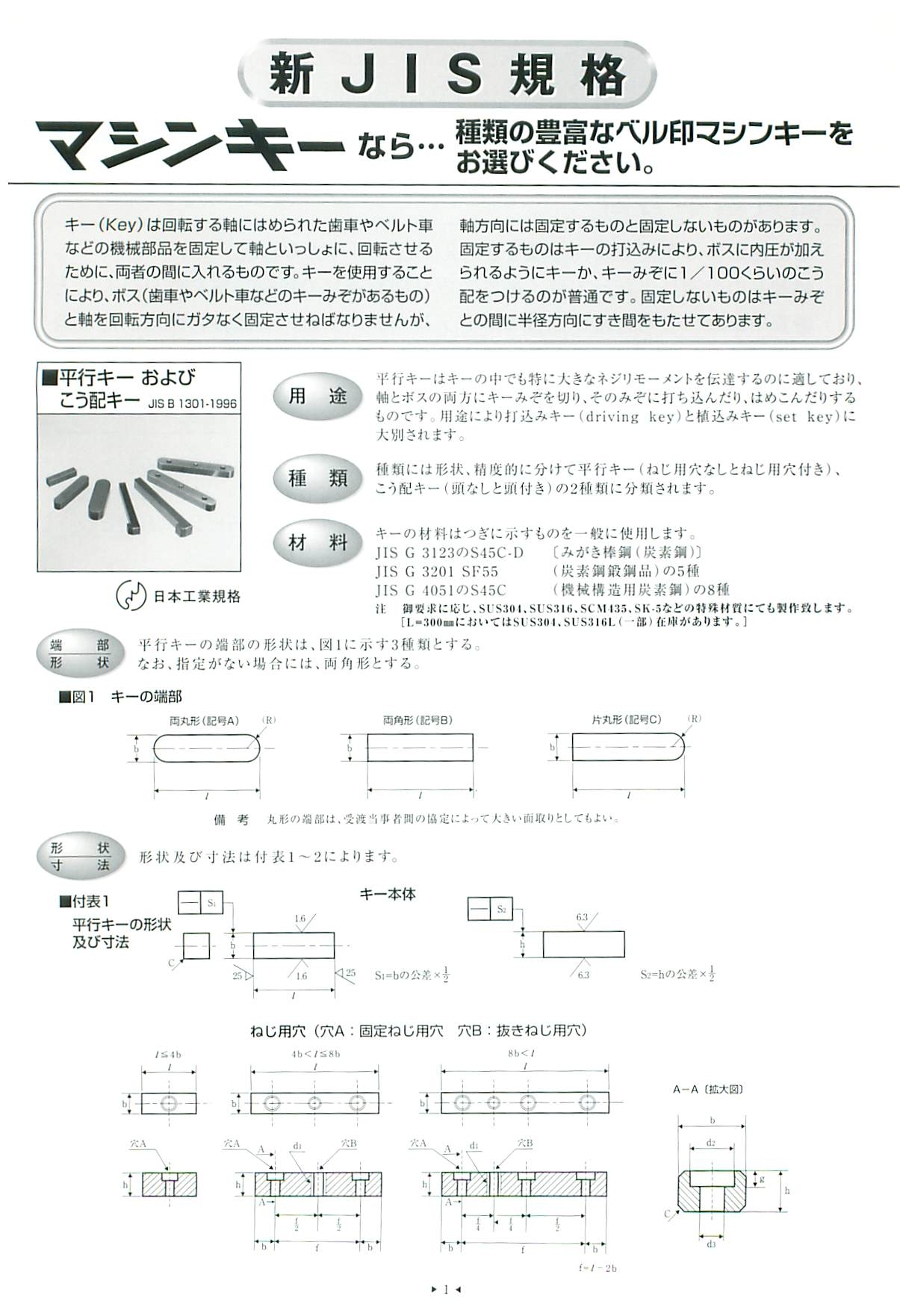

カタログ

通常単価(税別): 330円～94,319円

税込単価: 363円～103,751円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

歯車やベルト車などの部品を、回転する軸などにはめ込み結合、一緒に回転させるために使用するマシンキー。【...

詳細を確認

4.54.5

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

姫野精工所

旧JIS平行キー

通常価格(税別)： 485円 (税込価格：534円)

通常出荷日：在庫品1日目

よく一緒に見られています

姫野精工所

新JIS両角キー

通常価格(税別)： 310円 (税込価格：341円)

通常出荷日：在庫品1日目

未確定：候補が319型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

キーの呼び寸法 b×h	キーの寸法					c	l
	b		h
	基準寸法	許容差（h9）	基準寸法	許容差
2×2	2	0 -0.025	2	0 -0.025	h9	0.16 ～ 0.25	6～20
3×3	3	0 -0.025	3	0 -0.025			6～36
4×4	4	0 -0.03	4	0 -0.03			8～45
5×5	5		5			0.25 ～ 0.4	10～56
6×6	6		6				14～70
（7×7）	7	0 -0.036	7	0 -0.036			16～80
8×7	8		7	0 -0.09	h11		18～90
10×8	10		8			0.4 ～ 0.6	22～110
12×8	12	0 -0.043	8				28～140
14×9	14		9				36～160
（15×10）	15		10				40～180
16×10	16		10				45～180
18×11	18		11	0 -0.11			50～200
20×12	20	0 -0.052	12			0.6 ～ 0.8	56～220
22×14	22		14				63～250
（24×16）	24		16				70～280
25×14	25		14				70～280

※一部、上記の規格表に掲載されていても取扱いがなく、「仕様・寸法の指定」で選択できないサイズがございますのでご注意ください。

型番リスト

表示件数

...

型番

幅

(mm)

全長

(mm)

材質

高さ（mm）

販売単位

RoHS?

最小発注数量

3	8	[ステンレス] ステンレス	3	バラ(1個から購入可能)	10	1個
3	10	[鉄] S45C	3	バラ(1個から購入可能)	10	1個
3	10	[ステンレス] ステンレス	3	バラ(1個から購入可能)	10	1個
3	12	[ステンレス] ステンレス	3	バラ(1個から購入可能)	10	1個
3	15	[鉄] S45C	3	バラ(1個から購入可能)	10	1個
3	20	[鉄] S45C	3	バラ(1個から購入可能)	10	1個
3	25	[鉄] S45C	3	バラ(1個から購入可能)	10	1個
3	25	[ステンレス] ステンレス	3	箱・パック	10	1パック 300個入り
3	30	[鉄] S45C	3	バラ(1個から購入可能)	10	1個
3	35	[鉄] S45C	3	バラ(1個から購入可能)	10	1個
3	50	[鉄] S45C	3	バラ(1個から購入可能)	10	1個
3	150	[鉄] S45C	3	箱・パック	10	1パック 100個入り
4	8	[ステンレス] ステンレス	4	箱・パック	10	1パック 500個入り
4	10	[鉄] S45C	4	バラ(1個から購入可能)	10	1個
4	12	[ステンレス] ステンレス	4	バラ(1個から購入可能)	10	1個
4	14	[ステンレス] ステンレス	4	箱・パック	10	1パック 500個入り
4	15	[鉄] S45C	4	バラ(1個から購入可能)	10	1個
4	15	[ステンレス] ステンレス	4	バラ(1個から購入可能)	10	1個
4	18	[ステンレス] ステンレス	4	バラ(1個から購入可能)	10	1個
4	20	[鉄] S45C	4	バラ(1個から購入可能)	10	1個
4	20	[ステンレス] ステンレス	4	バラ(1個から購入可能)	10	1個
4	25	[鉄] S45C	4	バラ(1個から購入可能)	10	1個
4	25	[ステンレス] ステンレス	4	バラ(1個から購入可能)	10	1個
4	30	[鉄] S45C	4	バラ(1個から購入可能)	10	1個
4	35	[鉄] S45C	4	バラ(1個から購入可能)	10	1個
4	35	[ステンレス] ステンレス	4	バラ(1個から購入可能)	10	1個
4	40	[鉄] S45C	4	バラ(1個から購入可能)	10	1個
4	40	[ステンレス] ステンレス	4	バラ(1個から購入可能)	10	1個
4	50	[鉄] S45C	4	バラ(1個から購入可能)	10	1個
4	60	[鉄] S45C	4	バラ(1個から購入可能)	10	1個
4	70	[鉄] S45C	4	バラ(1個から購入可能)	10	1個
4	100	[鉄] S45C	4	バラ(1個から購入可能)	10	1個
5	10	[鉄] S45C	5	バラ(1個から購入可能)	10	1個
5	10	[ステンレス] ステンレス	5	バラ(1個から購入可能)	10	1個
5	12	[鉄] S45C	5	バラ(1個から購入可能)	10	1個
5	12	[ステンレス] ステンレス	5	バラ(1個から購入可能)	10	1個
5	14	[ステンレス] ステンレス	5	バラ(1個から購入可能)	10	1個
5	15	[鉄] S45C	5	バラ(1個から購入可能)	10	1個
5	15	[ステンレス] ステンレス	5	バラ(1個から購入可能)	10	1個
5	16	[ステンレス] ステンレス	5	バラ(1個から購入可能)	10	1個
5	18	[ステンレス] ステンレス	5	バラ(1個から購入可能)	10	1個
5	20	[鉄] S45C	5	バラ(1個から購入可能)	10	1個
5	20	[ステンレス] ステンレス	5	バラ(1個から購入可能)	10	1個
5	22	[ステンレス] ステンレス	5	バラ(1個から購入可能)	10	1個
5	24	[ステンレス] ステンレス	5	バラ(1個から購入可能)	10	1個
5	25	[鉄] S45C	5	バラ(1個から購入可能)	10	1個
5	25	[ステンレス] ステンレス	5	バラ(1個から購入可能)	10	1個
5	28	[鉄] S45C	5	バラ(1個から購入可能)	10	1個
5	30	[ステンレス] ステンレス	5	バラ(1個から購入可能)	10	1個
5	35	[鉄] S45C	5	バラ(1個から購入可能)	10	1個
5	35	[ステンレス] ステンレス	5	バラ(1個から購入可能)	10	1個
5	40	[鉄] S45C	5	バラ(1個から購入可能)	10	1個
5	40	[ステンレス] ステンレス	5	バラ(1個から購入可能)	10	1個
5	45	[鉄] S45C	5	バラ(1個から購入可能)	10	1個
5	45	[ステンレス] ステンレス	5	バラ(1個から購入可能)	10	1個
5	50	[鉄] S45C	5	バラ(1個から購入可能)	10	1個
5	50	[ステンレス] ステンレス	5	バラ(1個から購入可能)	10	1個
5	55	[鉄] S45C	5	バラ(1個から購入可能)	10	1個
5	60	[鉄] S45C	5	バラ(1個から購入可能)	10	1個
5	65	[鉄] S45C	5	バラ(1個から購入可能)	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	1日目
1,570円 ( 1,727円 )	1日目
400円 ( 440円 )	1日目
400円 ( 440円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	1日目
63,840円 ( 70,224円 )	1日目
410円 ( 451円 )	1日目
450円 ( 495円 )	1日目
540円 ( 594円 )	1日目
20,115円 ( 22,127円 )	1日目
75,850円 ( 83,435円 )	1日目
330円 ( 363円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	1日目
94,319円 ( 103,751円 )	1日目
400円 ( 440円 )	1日目
1,570円 ( 1,727円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	1日目
1,590円 ( 1,749円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	1日目
1,630円 ( 1,793円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	1日目
510円 ( 561円 )	1日目
540円 ( 594円 )	1日目
560円 ( 616円 )	1日目
560円 ( 616円 )	1日目
1,550円 ( 1,705円 )	1日目
330円 ( 363円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
1,570円 ( 1,727円 )	1日目
440円 ( 484円 )	1日目
400円 ( 440円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	1日目
1,580円 ( 1,738円 )	1日目
400円 ( 440円 )	在庫品1日目当日出荷可能
1,580円 ( 1,738円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
1,590円 ( 1,749円 )	1日目
400円 ( 440円 )	在庫品1日目当日出荷可能
1,590円 ( 1,749円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	1日目
490円 ( 539円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	1日目
1,630円 ( 1,793円 )	1日目
480円 ( 528円 )	在庫品1日目当日出荷可能
3,060円 ( 3,366円 )	1日目
540円 ( 594円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	在庫品1日目当日出荷可能
540円 ( 594円 )	1日目
570円 ( 627円 )	1日目
540円 ( 594円 )	1日目
560円 ( 616円 )	1日目
560円 ( 616円 )	1日目

...

基本情報

基本情報

歯車やベルト車などの部品を、回転する軸などにはめ込み結合、一緒に回転させるために使用するマシンキー。
【用途】
・モーターや減速機などの軸とギアやスプロケットの結合部の回り止めに最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
平行キー　ザクリ穴センタータイプ
よく一緒に購入検討されている平行キーザクリ穴センタータイプです。
ミスミ
平行キー
よく一緒に購入検討される平行キーです。固定寸選択タイプとフリー指定タイプを両方ご用意しました。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

新JIS片丸キーのレビュー

4.5平均満足度：4.514件のレビュー

星5
64%
星4
29%
星3
7%
星2
0%
星1
0%

平行キ—

満足度：5.02017/02/23

軸の回り止めに使用しまいた。バラ売りなので使い勝手が良い。　

2人が参考にしています。

スプロケット

満足度：4.02022/05/25

スプロケットの取り付けに使いました。精度も高く、取り付けに支障は一切ありませんでした。

1人が参考にしています。

スプロケット組付

満足度：5.02021/12/02

駆動軸の修理時に交換部品として使用しました。精度も良く、切断研削の手間が省けて助かりました。

0人が参考にしています。

機械の一部に使用

満足度：5.02021/03/03

機械の一部に使用しています。キーを使用することによって位置が決まるのですごく使用しやすいです。

0人が参考にしています。

キー溝はめ込み

満足度：5.02021/01/22

規格品なだけあって仕上がりがきれいでよかったです。また、いろいろなタイプが選べるのが便利！！！

0人が参考にしています。

14件全て見る

よくあるご質問（FAQ）

Q材質は何がありますか？

S45C、SUS304、SUS316です。
