オンダ製作所

ステンレス製品クロス SFX型,SMX型

Name: ステンレス製品 クロス SFX型,SMX型
Brand: オンダ製作所
SKU: 221000590616
Rating: 5 (1 reviews)

カタログ

通常単価(税別): 1,911円～12,446円

税込単価: 2,102円～13,691円

通常出荷日：在庫品1日目～12日目一部当日出荷可能

オンダ製作所ねじ込み継手・ねじ込み式フランジステンレス製品クロス SFX型,SMX型

55.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

オンダ製作所

ステンレス継手ブッシング SFB型・SMB型

通常価格(税別)： 339円 (税込価格：373円)

通常出荷日：在庫品1日目

よく一緒に見られています

オンダ製作所

ステンレス継手エルボ SFL4型・SML4型

通常価格(税別)： 561円 (税込価格：617円)

通常出荷日：在庫品1日目

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質：SCS13（SFX型）／SCS14A（SMX型）
製品表示304・316は、それぞれJIS記号 SCS13（SUS304系）・SCS14A（SUS316系）を示しています。
SCS13・SCS14Aのロストワックス鋳造品は溶接できません。
埋設に使用できる製品です。

使用温度℃	-20～+40	100	150	200	220
最高許容圧力MPa	2.00	1.65	1.50	1.40	1.35
使用流体	冷温水・油・エアー・蒸気・ガス（可燃性・毒性以外）

注）耐熱ノンアスベストパッキン使用製品を除く。

規格表

規格表の引用欄

（1）：JIS B 2308を引用した製品
（2）：JIS B 2302（長さ）、JIS G 3459（外径・肉厚・材質）を引用した製品
（3）：オンダ製作所社設計規格品
-：（1）～（3）の対象外

型番リスト

表示件数

型番

ねじの呼び1	材質	最小発注数量

1/8B(6A)	[ステンレス] SCS13	1個
1/4B(8A)	[ステンレス] SCS13	1個
3/8B(10A)	[ステンレス] SCS13	1個
[1/2B(15A)] 1/2B(15A)	[ステンレス] SCS13	1個
3/4B(20A)	[ステンレス] SCS13	1個
1B(25A)	[ステンレス] SCS13	1個
1 1/4B(32A)	[ステンレス] SCS13	1個
1 1/2B(40A)	[ステンレス] SCS13	1個
2B(50A)	[ステンレス] SCS13	1個
1/8B(6A)	[ステンレス] SCS14A	1個
1/4B(8A)	[ステンレス] SCS14A	1個
3/8B(10A)	[ステンレス] SCS14A	1個
[1/2B(15A)] 1/2B(15A)	[ステンレス] SCS14A	1個
3/4B(20A)	[ステンレス] SCS14A	1個
1B(25A)	[ステンレス] SCS14A	1個
1 1/4B(32A)	[ステンレス] SCS14A	1個
1 1/2B(40A)	[ステンレス] SCS14A	1個
2B(50A)	[ステンレス] SCS14A	1個

通常単価(税別) (税込単価)	通常出荷日

1,911円 ( 2,102円 )	5日目
1,911円 ( 2,102円 )	在庫品1日目当日出荷可能
1,936円 ( 2,130円 )	5日目
1,933円 ( 2,126円 )	12日目
2,478円 ( 2,726円 )	在庫品1日目当日出荷可能
3,197円 ( 3,517円 )	4日目
5,488円 ( 6,037円 )	4日目
5,272円 ( 5,799円 )	4日目
7,597円 ( 8,357円 )	4日目
2,161円 ( 2,377円 )	4日目
2,496円 ( 2,746円 )	4日目
2,646円 ( 2,911円 )	4日目
2,729円 ( 3,002円 )	4日目
3,617円 ( 3,979円 )	4日目
5,657円 ( 6,223円 )	4日目
5,997円 ( 6,597円 )	4日目
8,596円 ( 9,456円 )	4日目
12,446円 ( 13,691円 )	4日目

詳細情報

基本情報

基本情報

オンダ製作所ねじ込み継手・ねじ込み式フランジステンレス製品クロス SFX型,SMX型

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

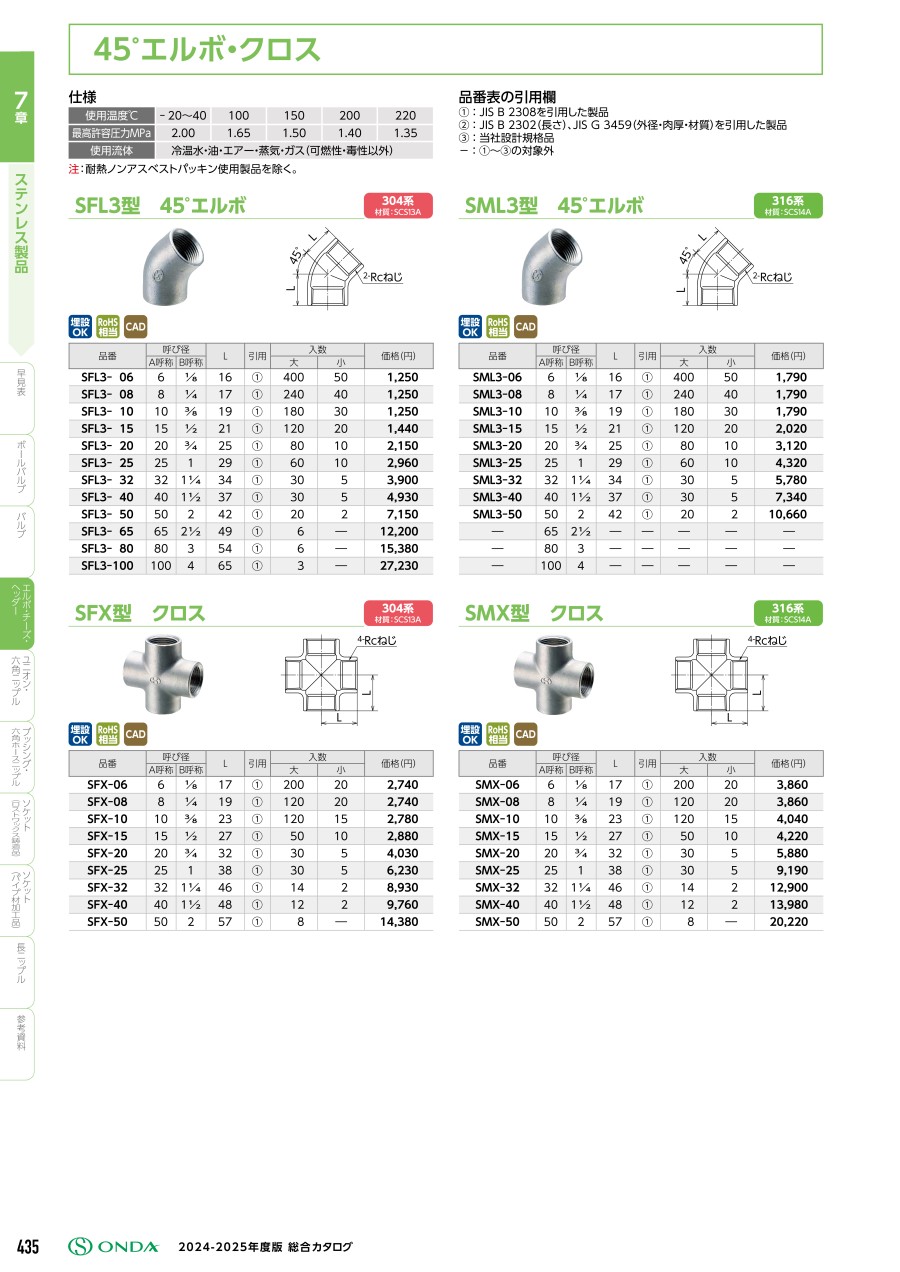

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレス製品クロス SFX型,SMX型のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

真空槽に使用するために購入

満足度：5.02019/04/14

真空槽製作のためにクロスに真空計、バルブｘ2、♂♂ニップルを接続しました。問題ありませんでした。仕上げも綺麗でした、店...もっと読む
