ステンレス継手 エルボ SFL4型・SML4型
- 通常単価(税別)
- 561円～20,366円
- 税込単価
- 617円～22,403円
テーパおねじ同士を接続するためのステンレス製継手。【特長】・各ねじサイズに対応したバリエーションを取り...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
SFL4型
SML4型
製品仕様
| 使用温度 ℃ | -20～40 | 100 | 150 | 200 | 220 |
|---|---|---|---|---|---|
| 最高許容圧力 MPa | 2.00 | 1.65 | 1.50 | 1.40 | 1.35 |
| 使用流体 | 冷温水・油・エアー・蒸気・ガス（可燃性・毒性以外） | ||||
※耐熱ノンアスベストパッキン使用製品を除く。
材質
- SFL4型：SCS13
- SML4型：SCS14A
規格表
| 型番 | 呼び径 | L | 備考 | 引用 |
|---|---|---|---|---|
| SFL4-06 | 1/8 | 17 | - | ○ |
| SFL4-08 | 1/4 | 19 | - | ○ |
| SFL4-10 | 3/8 | 23 | - | ○ |
| SFL4-13 | 1/2 | 27 | - | ○ |
| SFL4-13B | 1/2 | 26.5 | バフ品 | - |
| SFL4-20 | 3/4 | 32 | - | ○ |
| SFL4-20B | 3/4 | 31.5 | バフ品 | - |
| SFL4-25 | 1 | 38 | - | ○ |
| SFL4-25B | 1 | 37.5 | バフ品 | - |
| SFL4-32 | 1 1/4 | 46 | - | ○ |
| SFL4-40 | 1 1/2 | 48 | - | ○ |
| SFL4-50 | 2 | 57 | - | ○ |
| SFL4-65 | 2 1/2 | 69 | - | ○ |
| SFL4-80 | 3 | 78 | - | ○ |
| SFL4-100 | 4 | 97 | - | ○ |
| SML4-06 | 1/8 | 19 | - | ○ |
| SML4-08 | 1/4 | 19 | - | ○ |
| SML4-10 | 3/8 | 23 | - | ○ |
| SML4-13 | 1/2 | 27 | - | ○ |
| SML4-20 | 3/4 | 32 | - | ○ |
| SML4-25 | 1 | 38 | - | ○ |
| SML4-32 | 1 1/4 | 46 | - | ○ |
| SML4-40 | 1 1/2 | 48 | - | ○ |
| SML4-50 | 2 | 57 | - | ○ |
| SML4-65 | 2 1/2 | 69 | - | ○ |
| SML4-80 | 3 | 78 | - | ○ |
| SML4-100 | 4 | 97 | - | ○ |
○：JIS B 2308を引用した製品
商品特長詳細
SUS304系・SUS316系材質の耐食性
オーステナイト系ステンレス鋼の基本鋼種はSUS302だが、耐食性の改善を図るためSUS302のC（カーボン）を減らし、Cr（クロム）を増加させたものがSUS304系。そのSUS304系のNi（ニッケル）を増加させ、Mo（モリブデン）を添加して塩酸や硫酸などの非酸化性の酸に対する耐食性を高めたものがSUS316系。材質選定の際に主な薬品に対する耐食性を参考にする必要がある。
SUS304 ＜ SUS316（硫酸）
- SUS304・SUS316ともに常温においては、硫酸10％以下および90％以上の濃度で使用可能。（硫酸は90％以上になると還元率が弱くなり100％以上で酸化性となる。また、ステンレス鋼は酸化性雰囲気中で耐食性があるため、濃硫酸で酸化されにくくなる。）
- 高温においてはSUS316の方が耐食性が良い。
SUS304 ＝ SUS316（硝酸）
- SUS304・SUS316ともに全濃度の硝酸に対し良好な耐食性がある。
SUS304 ＜ SUS316（塩酸）
- SUS304・SUS316ともに全濃度の塩酸に対し腐食する。SUS304が特に耐食性が低い。
SUS304 ＜ SUS316（塩化物）
- 塩化物に対してはSUS316の方が耐食性がよくなる。
注意・禁止事項
埋設に使用できる製品
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
795円 ( 875円 ) | 3日目 |
561円 ( 617円 ) | 5日目 |
800円 ( 880円 ) | 在庫品1日目当日出荷可能 |
569円 ( 626円 ) | 4日目 |
911円 ( 1,002円 ) | 4日目 |
872円 ( 959円 ) | 5日目 |
1,317円 ( 1,449円 ) | 4日目 |
1,223円 ( 1,345円 ) | 在庫品1日目当日出荷可能 |
1,764円 ( 1,940円 ) | 4日目 |
1,754円 ( 1,929円 ) | 4日目 |
1,925円 ( 2,118円 ) | 在庫品1日目当日出荷可能 |
2,502円 ( 2,752円 ) | 4日目 |
4,797円 ( 5,277円 ) | 4日目 |
6,897円 ( 7,587円 ) | 4日目 |
15,836円 ( 17,420円 ) | 4日目 |
727円 ( 800円 ) | 4日目 |
893円 ( 982円 ) | 4日目 |
812円 ( 893円 ) | 11日目 |
1,143円 ( 1,257円 ) | 4日目 |
1,524円 ( 1,676円 ) | 4日目 |
1,656円 ( 1,822円 ) | 3日目 |
2,478円 ( 2,726円 ) | 4日目 |
3,101円 ( 3,411円 ) | 4日目 |
4,422円 ( 4,864円 ) | 4日目 |
6,197円 ( 6,817円 ) | 4日目 |
10,744円 ( 11,818円 ) | 4日目 |
20,366円 ( 22,403円 ) | 4日目 |
詳細情報
基本情報
テーパおねじ同士を接続するためのステンレス製継手。
【特長】
・各ねじサイズに対応したバリエーションを取り揃えている。
・製品表示304・316はそれぞれJIS記号SCS13（SUS304系）・SCS14A（SUS316系）。
・材質のSCS13・SCS14Aのロストワックス鋳造品は溶接不可。
【用途】
・冷温水・油・エアー・蒸気・ガス（可燃性・毒性以外）の配管に最適。
・テーパおねじ同士を接続する際に最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

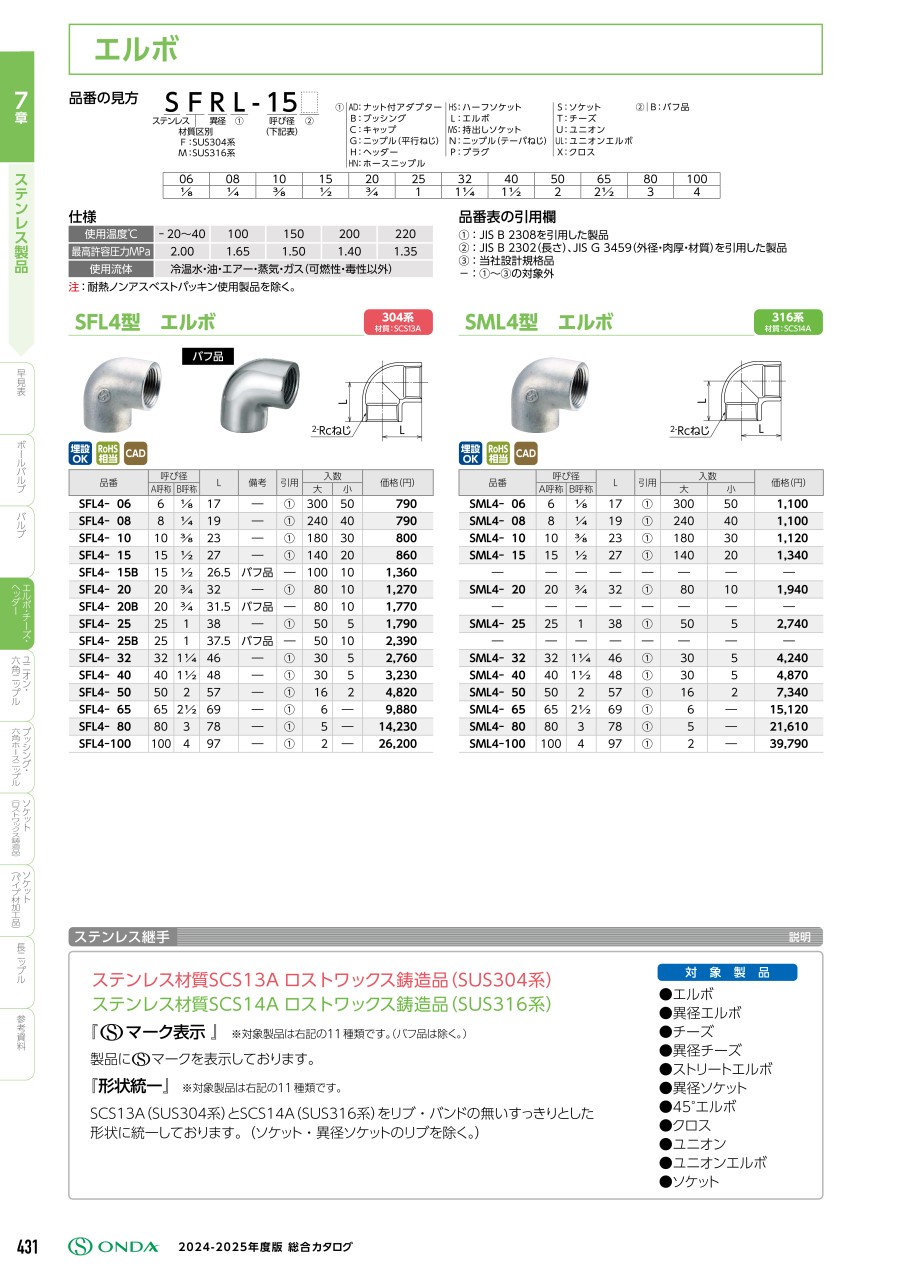

カタログ
商品担当おすすめ
よくあるご質問（FAQ）
SFＬ型はSCS13、ＳＭＬ型はSCS14Aとなり、
SCS14AはSCS13より耐食性に優れています。
