アソー

ホース継手両口ホースジョイント HS

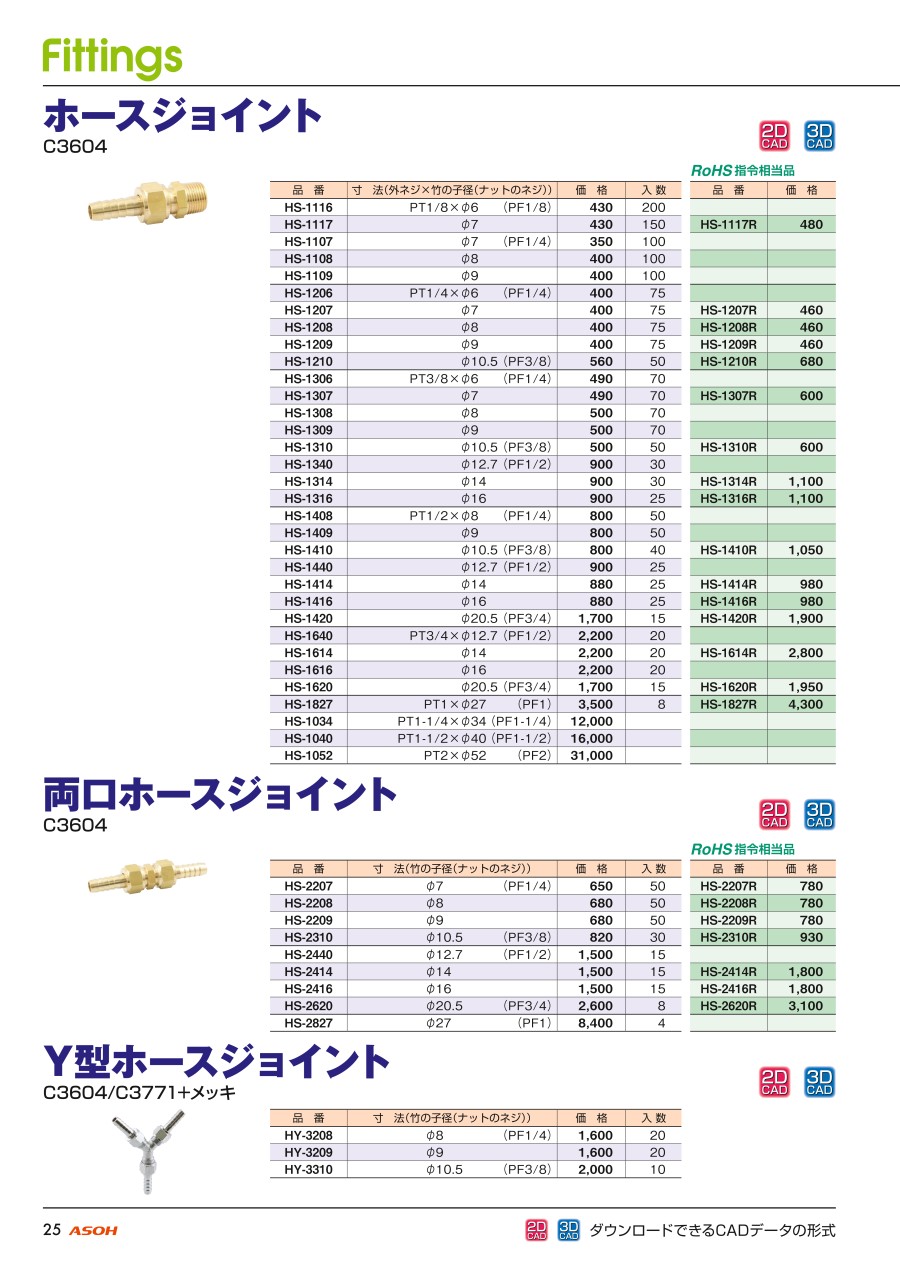

カタログ

通常単価(税別): 763円～6,297円

税込単価: 839円～6,927円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

ホースとホースを接続するための継手。【特長】・ホース接続部がユニオン式になっており、機器に取り付けた後...

詳細を確認

よく一緒に見られています

アソー

ホース継手ホースニップル HN

通常価格(税別)： 143円 (税込価格：157円)

通常出荷日：在庫品1日目

よく一緒に見られています

アソー

ホース継手ホース接手 HH

通常価格(税別)： 347円 (税込価格：382円)

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

型番	寸法（mm）
型番	φD	φD1	B1	B2	d	La	L（約）
HS-2207	7	4	14	16	PF1/4	26	89
HS-2208	8	4.5	14	16	PF1/4	26	89
HS-2209	9	5	14	16	PF1/4	26	89
HS-2310	10.5	7	17	19	PF3/8	27	91
HS-2440	12.7	9	22	24	PF1/2	31	112
HS-2414	14	10	22	24	PF1/2	31	112
HS-2416	16	11.5	22	24	PF1/2	31	112
HS-2620	20.5	15	27	30	PF3/4	35	120
HS-2827	27	20	35	38	PF1	47	157

製品仕様

使用圧力	MAX 3.45MPa
使用温度	-50～+150℃
材質	C3604BD
流体	上記材質に悪影響が無い流体

図1

図2

図3

型番リスト

表示件数

型番

竹の子外径 D

(mm)

トラスココード

最小発注数量

7	374-0536	1個
8	515-6254	1個
9	374-0544	1個
10.5	374-0552	1個
14	374-0561	1個
16	515-6262	1個
12.7	374-0579	1個
20.5	374-0587	1個
27	515-6271	1個

通常単価(税別) (税込単価)	通常出荷日

1,034円 ( 1,137円 )	在庫品1日目当日出荷可能
763円 ( 839円 )	4日目
1,028円 ( 1,131円 )	在庫品1日目当日出荷可能
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能
1,643円 ( 1,807円 )	在庫品1日目当日出荷可能
1,869円 ( 2,056円 )	在庫品1日目当日出荷可能
1,397円 ( 1,537円 )	在庫品1日目当日出荷可能
2,825円 ( 3,108円 )	在庫品1日目当日出荷可能
6,297円 ( 6,927円 )	4日目

詳細情報

基本情報

基本情報

ホースとホースを接続するための継手。
【特長】
・ホース接続部がユニオン式になっており、機器に取り付けた後もナット部分から取り外すことができ、メンテナンスやホースのねじれなどを心配が不要。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アソー
エーチェックソケットタイプ
エーチェックは水・空気と幅広い流体に対応する逆止弁です。<br>ホース配管でも小型のエーチェックが活躍します。
アソー
エーチェックニップルタイプ
エーチェックは水・空気と幅広い流体に対応する逆止弁です。<br>ホース配管でも小型のエーチェックが活躍します。
アソー
オービットウォームドライブホースクリップ
様々なホースを締め付ける、廉価・堅牢なホースバンドです。スチール製とステンレス製の8種類の材質をご用意しています。ホースの抜け防止になります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
