エースボール ストレート型(黄銅製) BU ウレタンチューブ接続型

エースボール ストレート型(黄銅製) BU ウレタンチューブ接続型
通常単価:
1,289円~
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

一次側がテーパー(PT)外ネジ、二次側はウレタンチューブに接続できるボールバルブ。
【特長】
・バルブとの一体化によって、配管の手間とコスト削減を可能。
・ボールバルブと継手の一体化により、配管作業の効率を高め、時間短縮と漏れ防止が万全。
・流体が殆どストレートに通過するので、圧力損失及び流速流量等の損失は極少。
・鮮やかな色調のハンドルとクロームメッキの白いボディが調和して、機器の機能と美観を高める。
・開閉がスムーズで確実トルクは軽く、ハンドルを90度廻すだけで、確実に開閉可能。
【用途】
・エアー用ハンドツールに最適。

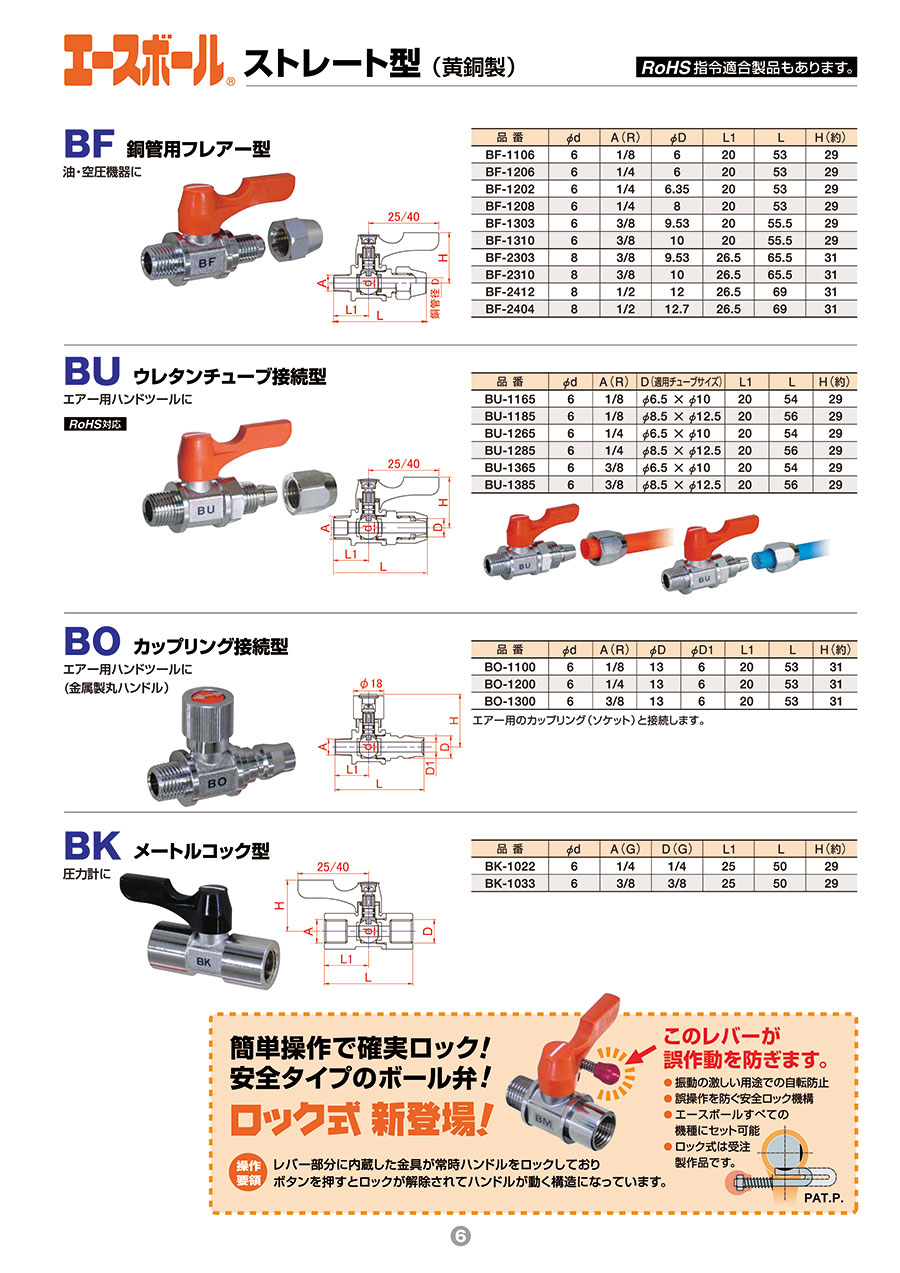

PDF

一次側がテーパー(PT)外ネジ、二次側はウレタンチューブに接続できるタイプ

ウレタンチューブ接続型 図1

ウレタンチューブ接続型 図1

ウレタンチューブ接続型 図2

ウレタンチューブ接続型 図2

ウレタンチューブ接続型 図3

ウレタンチューブ接続型 図3

寸法表

寸法参考図

寸法参考図

品番φdA(R)D(適用チューブサイズ)L1LH(約)
BU-116561/8φ6.5×φ10205429
BU-118561/8φ8.5×φ12.5205629
BR-126561/4φ6.5×φ10205429
BR-128561/4φ8.5×φ12.5205629
BR-136563/8φ6.5×φ10205429
BR-138563/8φ8.5×φ12.5205629

仕様

使用圧力MAX 0.98MPa
使用温度-10℃(凍結無き事)~+80℃
弁箱耐圧検査1.5MPa
弁座漏れ検査0.6MPa
ボディ材質C3771BD
ソケット材質C3604BD
シート材質PTFE
Oリング材質NBR70-1
流体上記材質に悪影響が無い流体
型番
BU-1165
BU-1185
BU-1265
BU-1285
BU-1365
BU-1385
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS一次側(供給側) 取付ネジ呼び A 二次側(制御側) チューブ外径 D
(φ)
使用温度範囲
(℃)

1,289円

1個

在庫品1日目

当日出荷可能

101/8B(6A)10-10~80

1,416円

1個

4日目

101/8B(6A)12.5-10~80

1,289円

1個

在庫品1日目

当日出荷可能

101/4B(8A)10-10~80

1,289円

1個

在庫品1日目

当日出荷可能

101/4B(8A)12.5-10~80

1,289円

1個

4日目

103/8B(10A)10-10~80

1,416円

1個

4日目

103/8B(10A)12.5-10~80

Loading...

  1. 1


商品担当おすすめ

エーチェック ソケットタイプ 画像

エーチェック ソケットタイプ

アソー

エーチェックはエースボール同様に水・空気と幅広い流体に対応する逆止弁です。
エースボールと組み合わせて省スペース化が図れます。

エーチェック ニップルタイプ 画像

エーチェック ニップルタイプ

アソー

エーチェックはエースボール同様に水・空気と幅広い流体に対応する逆止弁です。
エースボールと組み合わせて省スペース化が図れます。

基本情報

本体形状 ストレート 本体材質 C3771BE 使用流体 水 / 空気 / 油
ボールバルブ種類 レデューストボア 一次側(供給側) 接続種類 A R(PT) 二次側(制御側) 接続種類 D ウレタンチューブ接続型
ハンドル形状 標準ハンドル 本体ライニング なし 操作方式 手動式
ボア径 d(φ) 6 使用圧力 0.98MPa以下

エースボール ストレート型(黄銅製) BU ウレタンチューブ接続型のレビュー

評価 5.0 平均 5.0 (1件のレビュー) レビューを書く
  • エアーホースの栓として2019/09/24
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    エアーホースの栓として使用。金属のコックよりも耐久性は劣るだろうが室内で使う分には問題なし。軽くなるので使い勝手はよい。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

よくあるご質問(FAQ)

質問: どのような流体に対応していますか?
回答: 基本的に水・空気・油です。
