ネジ継手 異径内ネジエルボ LF
- 通常単価(税別)
- 905円～2,371円
- 税込単価
- 996円～2,608円
通常出荷日：4日目
サイズ違いの内ネジエルボ。【特長】・配管の取り回しなどによく使われる。【用途】・外ネジと外ネジのサイズ...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
| 型番 | 取付ネジ | 寸法（mm） | ||||
|---|---|---|---|---|---|---|
| d1 | d2 | φD1 | φD2 | L1 | L | |
| LF-1012 | PT1/8 | PT1/4 | 4 | 8 | 25 | 25 |
| LF-1023 | PT1/4 | PT3/8 | 8 | 10 | 29 | 29 |
| LF-1034 | PT3/8 | PT1/2 | 10 | 13 | 34 | 34 |
製品仕様
図1
図2
図3
製品仕様
| 使用圧力 | MAX 6.90MPa |
|---|---|
| 使用温度 | -50～+150℃ |
| 材質 | C3771BD |
| 流体 | 上記材質に悪影響が無い流体 |

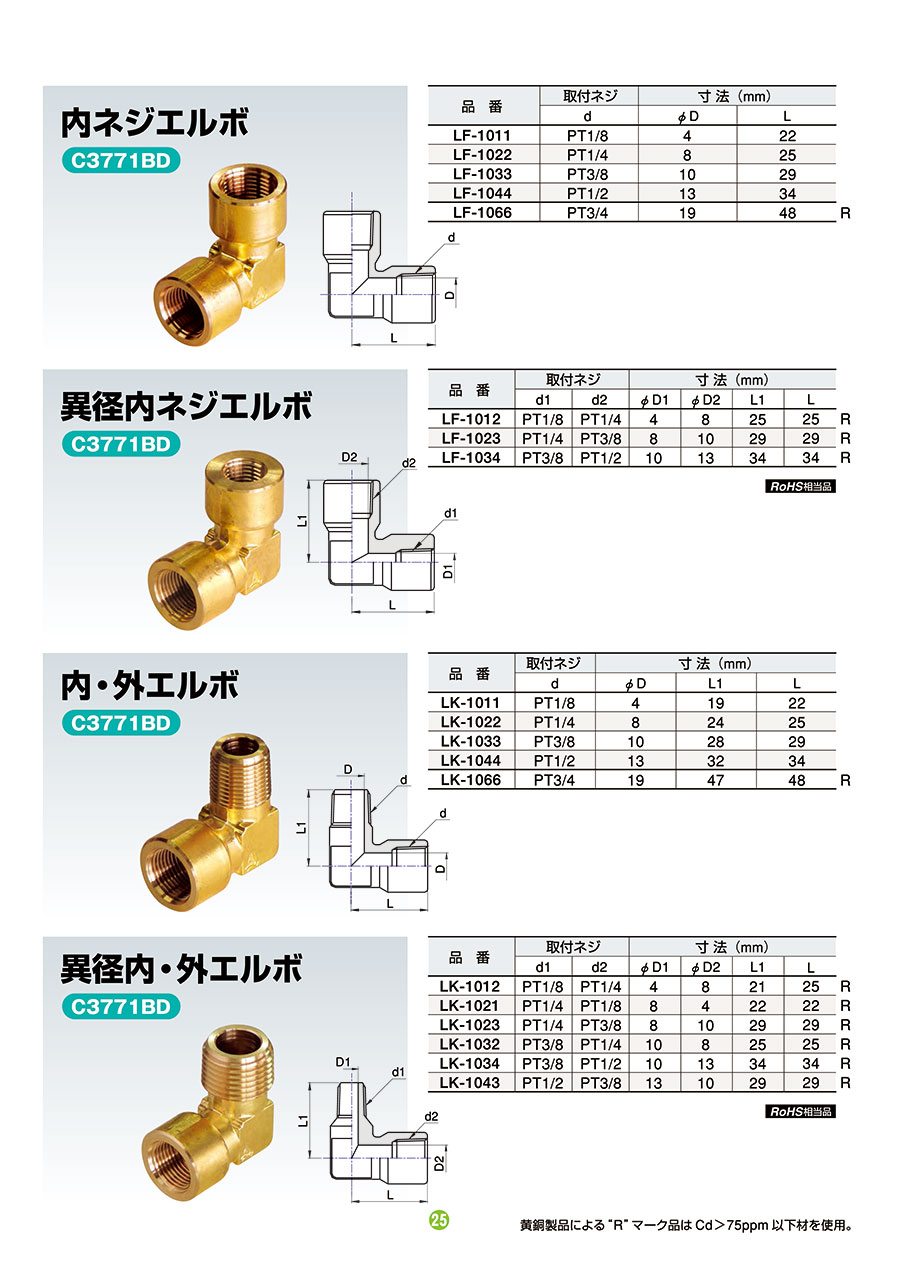

カタログ
商品担当おすすめ
ネジ継手 異径内ネジエルボ LFのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q材質は何でできていますか？
A
主に真鍮でできています。真鍮製はRoHS対応の製品も用意されているものがあります。
VONAサポートセンター（0120-343-256）までご相談ください。
VONAサポートセンター（0120-343-256）までご相談ください。
