ニッタ

ふっ素樹脂チューブ クリーン・耐熱・耐寒・耐薬品用 TA

ふっ素樹脂チューブ クリーン・耐熱・耐寒・耐薬品用 TA
通常単価(税別)
7,254円～266,714円
税込単価
7,979円～293,385円
通常出荷日：在庫品1日目～3日目一部当日出荷可能

【特長】・耐薬品性に優れたPFA（4フッ化エチレン・パーフルオロアルキルビニルエーテル共重合体）樹脂を...

詳細を確認

よく一緒に見られています

ナイロンチューブ 多目的用途配管用 N2

ニッタ

ナイロンチューブ 多目的用途配管用 N2
通常価格(税別)： 686円 (税込価格：755円)

通常出荷日：在庫品1日目

よく一緒に見られています

ふっ素樹脂チューブ クリーン・耐熱・耐寒・耐薬品用 TP

ニッタ

ふっ素樹脂チューブ クリーン・耐熱・耐寒・耐薬品用 TP
通常価格(税別)： 6,939円 (税込価格：7,633円)

通常出荷日：在庫品1日目

未確定：候補が17型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

定尺

20M、100M

TA-4- 19×16、20Mのみ

使用流体・使用温度範囲

使用流体使用温度範囲
空気（クリーンエア）-65℃～+260℃
水（純水）0℃～+100℃

規格表

ミリサイズ（グループ4）

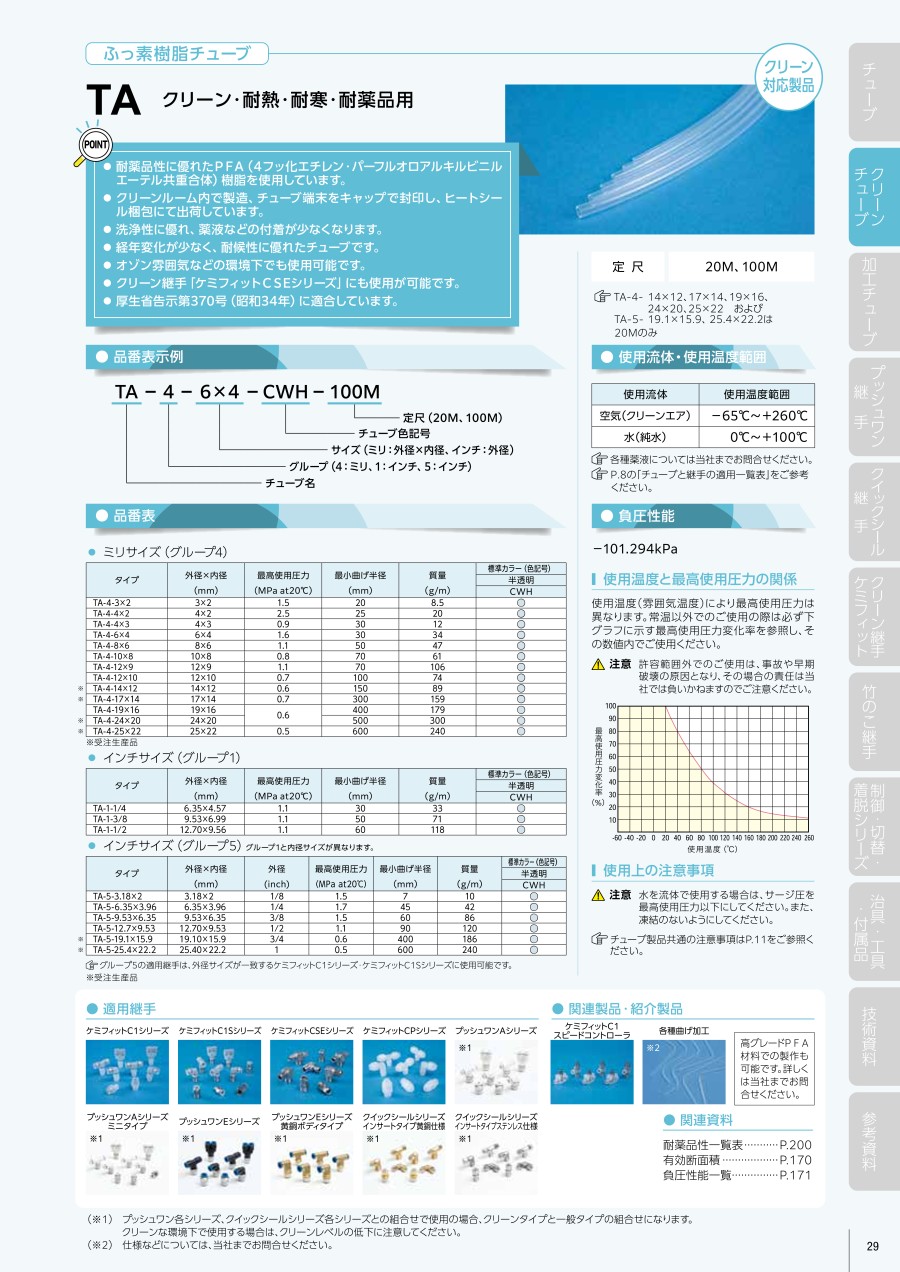

ふっ素樹脂チューブ クリーン・耐熱・耐寒・耐薬品用 TA ふっ素樹脂チューブ クリーン・耐熱・耐寒・耐薬品用 TA 規格表

インチサイズ（グループ1）

ふっ素樹脂チューブ クリーン・耐熱・耐寒・耐薬品用 TA ふっ素樹脂チューブ クリーン・耐熱・耐寒・耐薬品用 TA 規格表

インチサイズ（グループ5）

ふっ素樹脂チューブ クリーン・耐熱・耐寒・耐薬品用 TA ふっ素樹脂チューブ クリーン・耐熱・耐寒・耐薬品用 TA 規格表

グループ1と内径サイズが異なります。

グループ5の適用継手は、外径サイズが一致するケミフィットC1シリーズ・ケミフィットC1Sシリーズに使用可能です。

選定サポート情報

ふっ素樹脂チューブ クリーン・耐熱・耐寒・耐薬品用 TA 品番表示例

性能・試験情報

負圧性能

-101.294kPa

使用温度と最高使用圧力の関係

ふっ素樹脂チューブ クリーン・耐熱・耐寒・耐薬品用 TA 性能情報

使用温度（雰囲気温度）により最高使用圧力は異なります。常温以外でのご使用の際は必ずグラフに示す最高使用圧力変化率を参照し、その数値内でご使用ください。
注意:許容範囲外でのご使用は、事故や早期破壊の原因となり、その場合の責任は負いかねますのでご注意ください。

注意・禁止事項

使用上の注意事項

  • 水を流体で使用する場合は、サージ圧を最高使用圧力以下にしてください。また、凍結のないようにしてください。

型番リスト

表示件数
  • 1
    • 型番
    注文停止中
    TA-1-1/4-CWH-20M
    注文停止中
    TA-1-3/8-CWH-20M
    注文停止中
    TA-4-3X2-CWH-20M
    注文停止中
    TA-4-3X2-CWH-100M
    注文停止中
    TA-4-4X2-CWH-20M
    注文停止中
    TA-4-4X3-CWH-100M
    TA-4-6X4-CWH-20M
    TA-4-6X4-CWH-100M
    TA-4-8X6-CWH-20M
    注文停止中
    TA-4-10X8-CWH-20M
    注文停止中
    TA-4-10X8-CWH-100M
    注文停止中
    TA-4-12X10-CWH-20M
    注文停止中
    TA-4-12X10-CWH-100M
    注文停止中
    TA-5-3.18X2-CWH-20M
    注文停止中
    TA-5-3.18X2-CWH-100M
    注文停止中
    TA-5-6.35X3.96-CWH-20M
    注文停止中
    TA-5-9.53X6.35-CWH-20M

    最小曲げ半径

    (mm)

    外径 ※2層タイプは外層部の外径となります

    (φ)

    内径

    (φ)

    カットサービス対応

    外径【区分】

    内径【区分】

    長さ

    (M)

    最高使用圧力

    (MPa)

    		最小発注数量
    30
    6.35
    4.57
    なし
    ～7
    ～5
    20
    1.1
    1個
    50
    9.53
    6.99
    なし
    ～10
    ～7
    20
    1.1
    1個
    20
    3
    2
    なし
    ～3
    ～2
    20
    1.5
    1個
    20
    3
    2
    なし
    ～3
    ～2
    100
    1.5
    1個
    25
    4
    2
    なし
    ～4
    ～2
    20
    2.5
    1個
    30
    4
    3
    なし
    ～4
    ～3
    100
    0.9
    1個
    30
    6
    4
    なし
    ～6
    ～4
    20
    1.6
    1個
    30
    6
    4
    あり
    ～6
    ～4
    100
    1.6
    1個
    50
    8
    6
    なし
    ～8
    ～6
    20
    1.1
    1個
    70
    10
    8
    なし
    ～10
    ～8
    20
    0.8
    1個
    70
    10
    8
    なし
    ～10
    ～8
    100
    0.8
    1個
    100
    12
    10
    なし
    ～15
    ～10
    20
    0.7
    1個
    100
    12
    10
    なし
    ～15
    ～10
    100
    0.7
    1個
    7
    3.18
    2
    なし
    ～4
    ～2
    20
    1.5
    1個
    7
    3.18
    2
    なし
    ～4
    ～2
    100
    1.5
    1個
    45
    6.35
    3.96
    なし
    ～7
    ～4
    20
    1.7
    1個
    60
    9.53
    6.35
    なし
    ～10
    ～7
    20
    1.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    41,550円
    ( 45,705円 )
    3日目
    79,246円
    ( 87,171円 )
    3日目
    7,254円
    ( 7,979円 )
    3日目
    34,658円
    ( 38,124円 )
    3日目
    17,935円
    ( 19,729円 )
    3日目
    89,696円
    ( 98,666円 )
    3日目
    26,135円
    ( 28,749円 )
    在庫品1日目当日出荷可能
    101,322円
    ( 111,454円 )
    在庫品1日目当日出荷可能
    36,932円
    ( 40,625円 )
    在庫品1日目当日出荷可能
    46,829円
    ( 51,512円 )
    3日目
    216,745円
    ( 238,420円 )
    3日目
    57,626円
    ( 63,389円 )
    3日目
    266,714円
    ( 293,385円 )
    3日目
    12,749円
    ( 14,024円 )
    3日目
    47,442円
    ( 52,186円 )
    3日目
    35,165円
    ( 38,682円 )
    3日目
    66,730円
    ( 73,403円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・耐薬品性に優れたPFA（4フッ化エチレン・パーフルオロアルキルビニルエーテル共重合体）樹脂を使用しています
    ・クリーンルーム内で製造、チューブ端末をキャップで封印し、ヒートシール梱包にて出荷しています
    ・洗浄性に優れ、薬液などの付着が少なくなります
    ・経年変化が少なく、耐候性に優れたチューブです
    ・オゾン雰囲気などの環境下でも使用可能です
    ・クリーン継手「ケミフィットCSEシリーズ」にも使用が可能です
    ・厚生労働省告示第201号（平成18年）、厚生省告示第370号（昭和34年）に適合しています

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
