メカニカル部品技術窓口
難燃性チューブ スポット溶接配管用 FS
- 通常単価(税別)
- 3,452円～25,485円
- 税込単価
- 3,797円～28,034円
通常出荷日：3日目～19日目
【特長】難燃性チューブFSは難燃性樹脂使用の自己消化性に優れた難燃性チューブです。また単層構造で柔軟性...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が17型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
ミリサイズ（グループ4）
| 型番 | 外径×内径 （mm） | 最高使用圧力 （MPa at20℃） | 最小曲げ半径 （mm） | 質量 （g/m） | 標準カラー（色記号） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 黒 | 白 | 黄 | 青 | 緑 | 赤 | ライトクリーム | |||||
| BK | WH | YL | BU | GN | RE | LCM | |||||
| FS-4-4×2.5 | 4×2.5 | 1.0 | 10 | 10 | ○ | ○ | ○ | ○ | ○ | ○ | - |
| FS-4-6×4 | 6×4 | 15 | 21 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| FS-4-8×5 | 8×5 | 1.2 | 15 | 40 | ○ | ○ | ○ | ○ | ○ | ○ | - |
| FS-4-8×5.5※1 | 8×5.5 | 0.9 | 20 | 36 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| FS-4-10×6.5 | 10×6.5 | 1.0 | 20 | 60 | ○ | ○ | ○ | ○ | ○ | ○ | - |
| FS-4-10×7※1 | 10×7 | 0.9 | 25 | 55 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| FS-4-12×8 | 12×8 | 1.0 | 30 | 82 | ○ | ○ | ○ | ○ | ○ | ○ | - |
| FS-4-12×8.5※1 | 12×8.5 | 0.9 | 30 | 77 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
※1：内径が異なるため、適合するクイックシールインサートタイプの継手はありません。
- 使用流体／使用温度範囲：空気／-40℃～+100℃、水／0℃～+70℃
- 負圧性能：-101.294kPa
- 定尺：20m、100m
挿入長さマーキング
適用継手
※1：クイックツールシリーズを耐スパッタラインで使用する場合には、セットされているナイロンスリーブを黄銅スリーブに変更してください。
商品特長詳細
- 内径UP品をラインナップしており、流量増加に貢献します。
使用温度と最高使用圧力の関係
使用温度（雰囲気温度）により最高使用圧力は異なります。
常温以外でのご使用の際は必ず右グラフに示す最高使用圧力変化率を参照し、その数値内でご使用ください。
【注意】
許容範囲外でのご使用は、事故や早期破壊の原因となりますのでご注意ください。
常温以外でのご使用の際は必ず右グラフに示す最高使用圧力変化率を参照し、その数値内でご使用ください。
【注意】
許容範囲外でのご使用は、事故や早期破壊の原因となりますのでご注意ください。
注意・禁止事項
使用上の注意事項
- 水を流体で使用する場合は、含まれる添加剤の種類によってはチューブを劣化させることがあります。
- 水を流体で使用する場合は、サージ圧を最高使用圧力以下にしてください。また、凍結のないようにしてください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,341円 ( 4,775円 ) | 11日目 |
4,580円 ( 5,038円 ) | 3日目 |
3,452円 ( 3,797円 ) | 3日目 |
5,988円 ( 6,587円 ) | 3日目 |
6,329円 ( 6,962円 ) | 6日目 |
6,389円 ( 7,028円 ) | 3日目 |
6,861円 ( 7,547円 ) | 3日目 |
25,485円 ( 28,034円 ) | 3日目 |
8,346円 ( 9,181円 ) | 3日目 |
8,769円 ( 9,646円 ) | 19日目 |
7,731円 ( 8,504円 ) | 3日目 |
9,491円 ( 10,440円 ) | 3日目 |
10,445円 ( 11,490円 ) | 3日目 |
9,491円 ( 10,440円 ) | 3日目 |
9,491円 ( 10,440円 ) | 3日目 |
10,445円 ( 11,490円 ) | 3日目 |
9,491円 ( 10,440円 ) | 3日目 |
詳細情報
基本情報
【特長】
難燃性チューブFSは難燃性樹脂使用の自己消化性に優れた難燃性チューブです。また単層構造で柔軟性に優れています。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

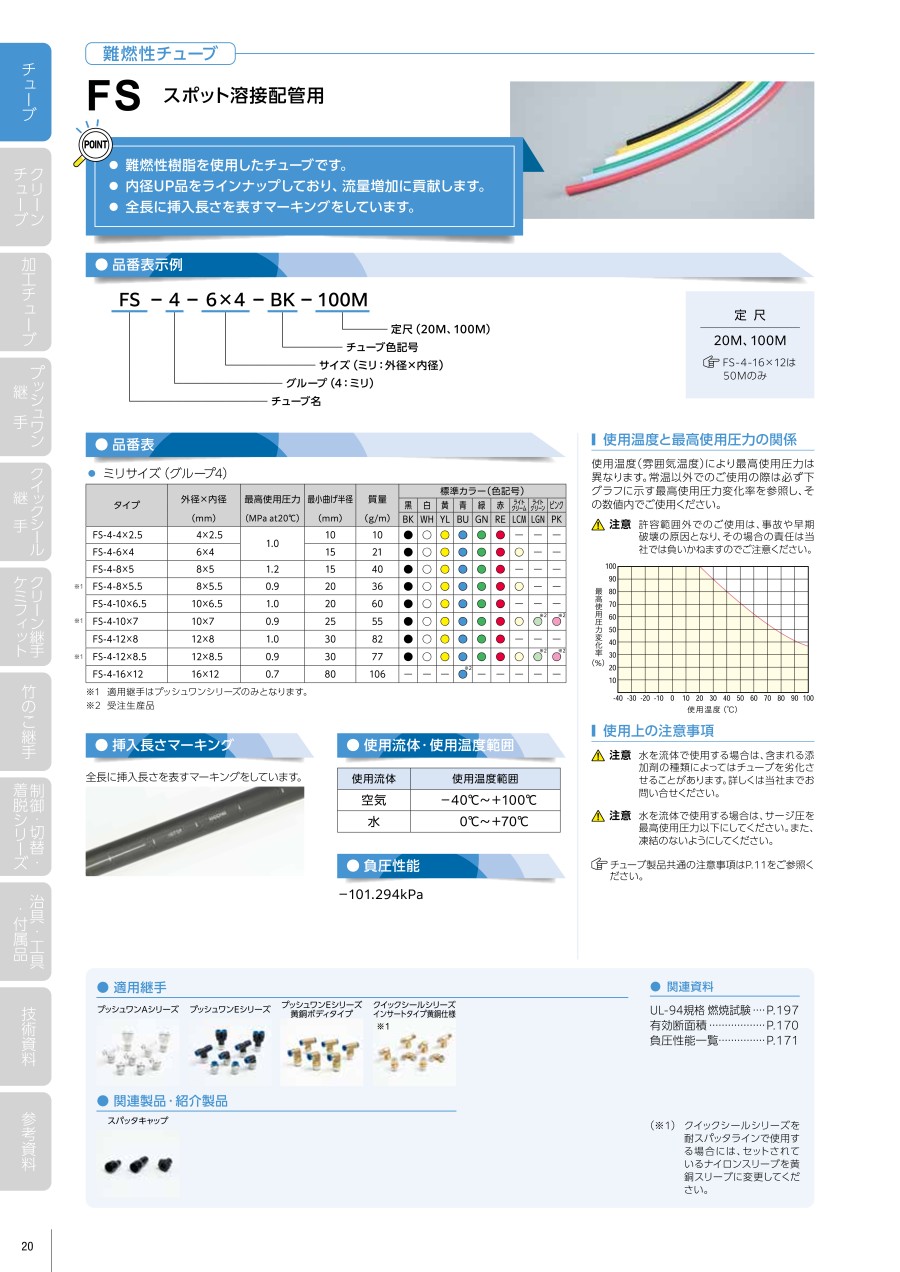

カタログ
難燃性チューブ スポット溶接配管用 FSのレビュー
冷却に使用
4
4.02020/02/14
水を通して鉄の冷却装置に使っています。熱を持った場所で使用するので、難燃性のものを選定しました。ミスミで検索をしてちょう...もっと読む
0人が参考にしています。
外販設備付帯部品の識別用途で利用
5
5.02019/08/08
外販設備付帯部品の識別用途で耐熱性のあるマーカーを所望しこちらの商品をカット利用しました。難燃性の特質と色彩の選択肢が豊...もっと読む
0人が参考にしています。
