ボールバルブ アングルタイプ VA-E
- 通常単価(税別)
- 2,197円～3,283円
- 税込単価
- 2,417円～3,611円
通常出荷日：2日目～10日目
【特長】・コンパクトな配管が可能です・省スペースボールバルブとプッシュワン継手の一体化でコンパクトな配...
詳細を確認
未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

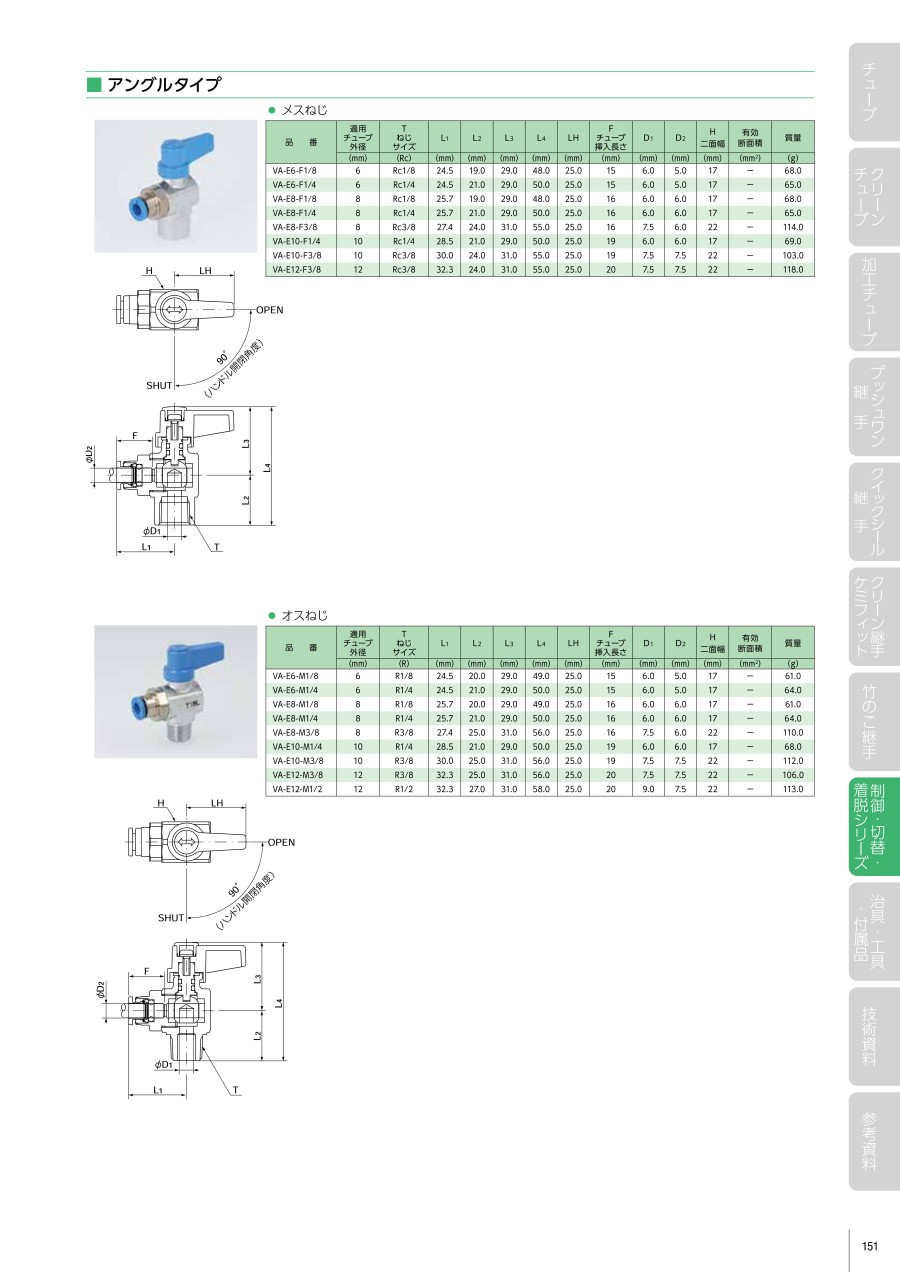

外形図
メスねじ
オスねじ
製品仕様
断面構造図
使用流体・使用温度範囲
| 使用流体 | 使用温度範囲 |
|---|---|
| 空気 | -20℃～+80℃ |
| 水 | 0℃～+40℃ |
圧力条件
最高使用圧力：1.0MPa
規格表
メスねじ
オスねじ
使用例
ハンドル開閉位置の変更
ボールバルブは、ハンドルの開閉位置（90°）が干渉する場合、ハンドル位置を変更することが可能です。
キャップを外し、ねじを取り外してください。
ハンドルを取り外してください。
任意の位置でハンドルを取り付け、ハンドルが90°スムーズに動くことを確認してから、ねじで固定してください。
キャップを取り付けて完了です。
選定サポート情報
品番表示例
注意・禁止事項
- チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
- 水で使用する場合は、凍結しないようにご注意ください。
- 全開または全閉のどちらかで使用し、半開状態では使用しないでください。
- 継手のチューブ挿入口での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
- 負圧には使用できません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,534円 ( 2,787円 ) | 3日目 |
2,297円 ( 2,527円 ) | 3日目 |
2,582円 ( 2,840円 ) | 3日目 |
2,519円 ( 2,771円 ) | 3日目 |
2,957円 ( 3,253円 ) | 3日目 |
2,534円 ( 2,787円 ) | 10日目 |
2,197円 ( 2,417円 ) | 2日目 |
2,297円 ( 2,527円 ) | 3日目 |
2,899円 ( 3,189円 ) | 3日目 |
3,283円 ( 3,611円 ) | 3日目 |
3,070円 ( 3,377円 ) | 10日目 |
詳細情報
基本情報
【特長】
・コンパクトな配管が可能です
・省スペースボールバルブとプッシュワン継手の一体化でコンパクトな配管が可能です
・チューブはプッシュワン接続です
・チューブの接続には、冶具・工具は不要です
・ハンドルの位置を変更できます
・ハンドル開閉位置が干渉する場合は、ハンドルを任意の位置で取り付け直して使用することが可能です
・ニッケルめっき処理を施しています
・表面状態の劣化が少なく、流体への銅イオンの溶出も防止します
