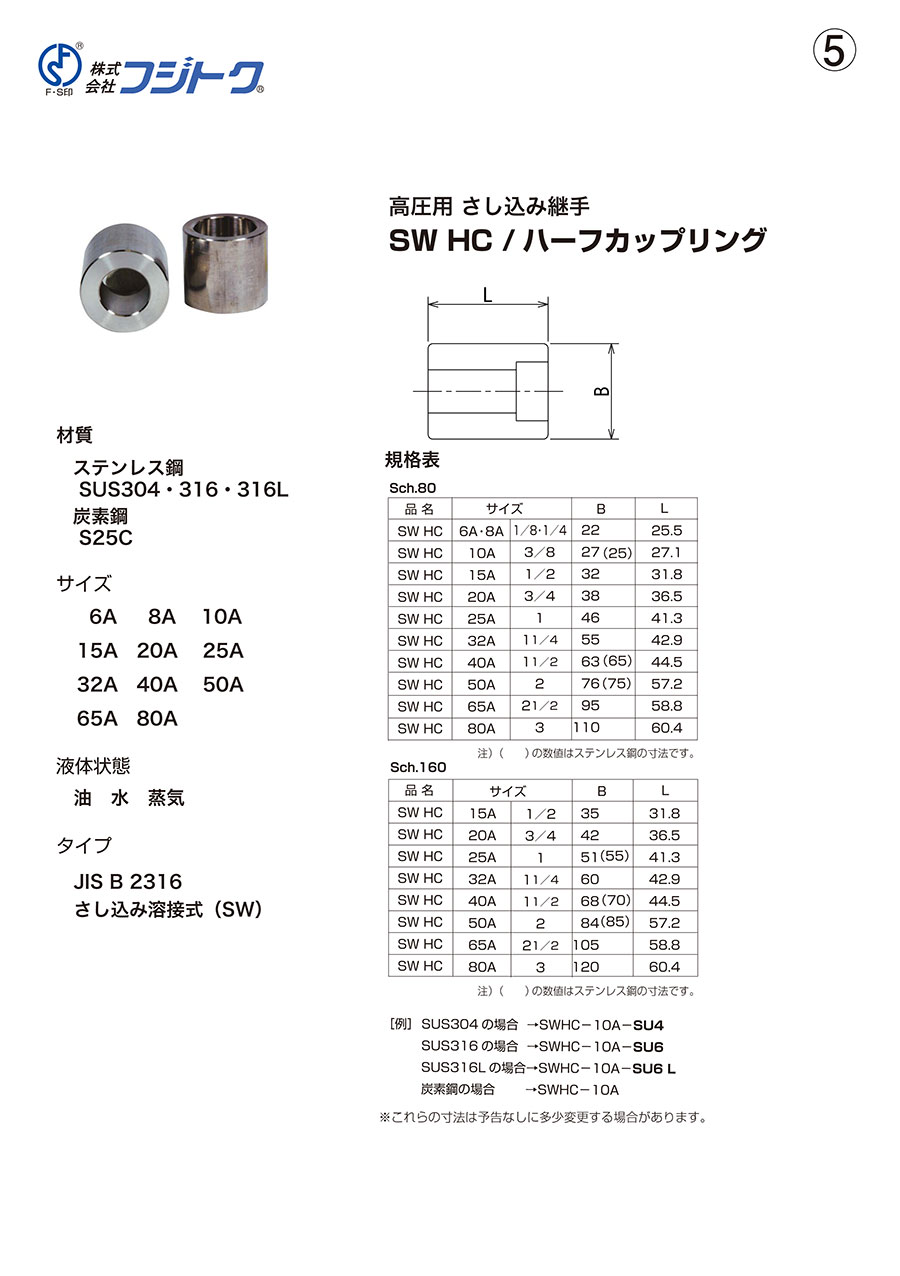

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="高圧用 さし込み継手 SW HC/ハーフカップリング 外形図" src="//jp.misumi-ec.com/linked/vitem/mech/FJT1/221000565797/img/外形図.jpg" style="width: 844px; height: 462px;" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><ul class="m-list"><li>材質：ステンレス鋼（SUS304・316・316L）／炭素鋼（S25C）</li><li>液体状態：油／水／蒸気</li></ul><h3 class="m-h3--wysiwyg">規格表</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><p>Sch.80</p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="高圧用 さし込み継手 SW HC/ハーフカップリング 規格表1" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000565797/221000565797_002_20230801115854.gif" /></div></div></div><div class="m-cols__1of2"><p>Sch.160</p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="高圧用 さし込み継手 SW HC/ハーフカップリング 規格表2" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000565797/221000565797_003_20230801115854.gif" /></div></div></div></div></div><p>注）（ ）の数値はステンレス鋼の寸法です。</p><h3 class="m-h3--wysiwyg">選定サポート情報</h3><h4 class="m-h4--wysiwyg">型番例</h4><ul class="m-list"><li>SUS304の場合：SWHC-10A-<span class="u-bold">SU4</span></li><li>SUS316の場合：SWHC-10A-<span class="u-bold">SU6</span></li><li>SUS316Lの場合：SWHC-10A-<span class="u-bold">SU6L</span></li><li>炭素鋼の場合：SWHC-10A</li></ul>
